螺牙規格：公制ISO螺紋（EN60423）
產品材質：C,E部位采用黃銅鍍鎳制成，D采用不銹鋼制成，B,F耐老化硅橡膠制成，A采用四氟乙烯制成
產品認證：CE,EX,ROHS
防護等級：在規定的卡口范圍內，并使用防水O型圈及夾緊圈旋緊迫緊頭，達到IP68
工作溫度：-40°C至150°C。
阻燃等級：94V-0（GB/T 2408-2008）
產品特性：1.采用四氟墊片，減少橡膠面和金屬面的摩擦，提高使用年限
? ? ? ? ? ? ? ?2.采用彈簧屏蔽，屏蔽接觸面大、安裝效率高
? ? ? ? ? ? ? ?3.內部橡膠采用硅膠制成，可滿足產品在極寒的天氣下正常運作
? ? ? ? ? ? ? ?4.該款產品實現夾緊圈與電纜面接觸密封，對電纜損傷小，可有效防止水進入電機或控制器內部

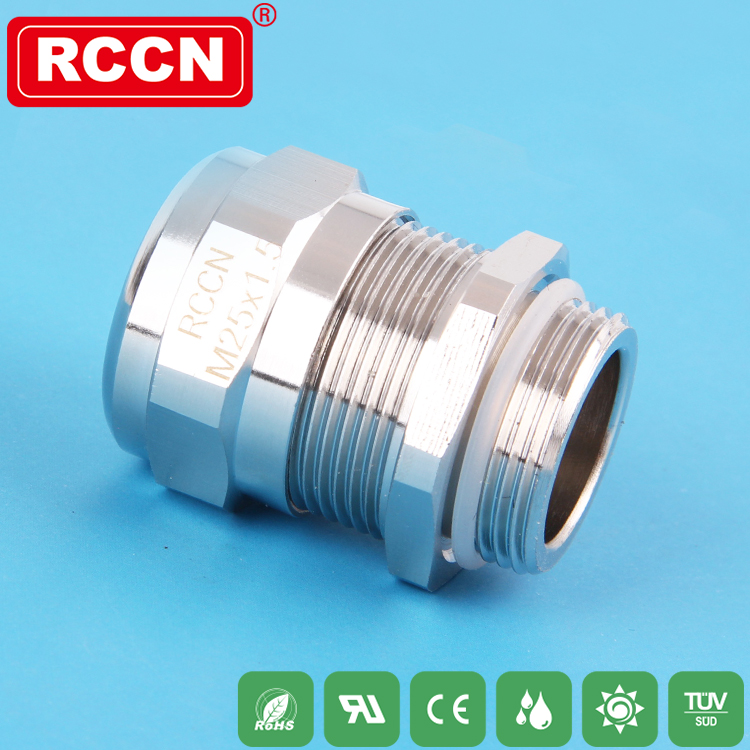

BSM-EMC型金屬屏蔽電纜防水接頭
規格型號??? Item?No. | 電纜 外徑 ΦA(chǔ)(mm) | 屏蔽有 效范圍 ΦB(mm) | 螺紋 規格 D3 | 螺紋 長度 L1 (mm) | 安裝參考尺寸 | 本體 扳手位 SW (mm) | 帽扳 手位 SW1 (mm) | 適用 電纜 | 端子最 大寬度 | 建議配套端子 （日成型號） | |||
L (mm) | C (mm) | D (mm) | E (mm) | ||||||||||
| BSM-M25X1.5NEMC(11-16)/V0 | 11-16 | 11-16 | M25X1.5 | 8 | 34 | 8.4 | 8.4 | 24.4 | 30 | 30 | 35mm2 | 17 | SC35-6，SC35-8，HUP35-6，HUP35-8 |
| BSM-M25X1.5NEMC(14-19)/V0 | 14-19 | 13-19 | M25X1.5 | 8 | 34 | 8.4 | 8.4 | 24.4 | 30 | 30 | 50mm2 | 19 | SC50-8，SC50-10，SG50-8 |
| BSM-M30X2.0NEMC(14-19)/V0 | 14-19 | 13-19 | M30X2.0 | 8 | 34 | 8.4 | 8.4 | 24.4 | 34 | 30 | 50mm2 | 19 | SC50-8，SC50-10，SG50-8 |
| BSM-M32X1.5NEMC(14-19)/V0 | 14-19 | 13-19 | M32X1.5 | 8 | 34 | 8.4 | 8.4 | 24.4 | 34 | 30 | 50mm2 | 19 | SC50-8，SC50-10，SG50-8 |
| BSM-M33X2.0NEMC(14-19)/V0 | 14-19 | 13-19 | M33X2.0 | 8 | 34 | 8.4 | 8.4 | 24.4 | 34 | 30 | 70mm2 | 19 | SC70-8，SC70-10，SG70-8，SG70-10 |
| BSM-M32X1.5NEMC(17-21)/V0 | 17-21 | 15-21 | M32X1.5 | 8 | 35 | 7.4 | 8.4 | 25 | 34 | 34 | 70mm2 | 22 | SC70-8，SC70-10，SG70-8，SG70-10 |
| BSM-M33X2.0NEMC(17-21)/V0 | 17-21 | 15-21 | M33X2.0 | 8 | 35 | 7.4 | 8.4 | 25 | 36 | 34 | 70mm2 | 22 | SC70-8，SC70-10，SG70-8，SG70-10 |
| BSM-M32X1.5NEMC(17-21)/D23.5/V0 | 17-21 | 17-21 | M32X1.5 | 8 | 35 | 7.4 | 8.4 | 25 | 34 | 34 | 70mm2 | 23.5 | SC70-8，SC70-10，HUP70-8（有阻力） |
| BSM-M33X2.0NEMC(17-21)/D23.5/V0 | 17-21 | 17-21 | M33X2.0 | 8 | 35 | 7.4 | 8.4 | 25 | 34 | 34 | 70mm2 | 23.5 | SC70-8，SC70-10，HUP70-8（有阻力） |
BSM-EMC-S型金屬屏蔽電纜防水接頭小型號系列
規格型號??? Item?No. | 電纜外徑 ΦA(chǔ)（mm） | 屏蔽有 效范圍 ΦB(mm) | 螺紋 規格 D3 | 螺紋 長度 L1(mm) | 安裝參考尺寸 | 本體 扳手位 SW(mm) | 帽扳 手位 SW1(mm) | 適用 電纜 | 端子最 大寬度 | 建議配套端子（日成型號） | |
| L(mm) | E(mm) | ||||||||||
| BSM-M20x1.5NEMC(11-16)/V0-S | 11-16 | 11-16 | M20X1.5 | 8 | 31.5 | 22.5 | 26 | 26 | 35mm2 | 16 | SC25-6，SC25-8 |
| BSM-M22x1.5NEMC(11-16)/V0-S | 11-16 | 11-16 | M22X1.5 | 8 | 31.5 | 22.5 | 26 | 26 | 35mm2 | 16.5 | SC35-6，SC35-8 |
| BSM-M25x1.5NEMC(11-16)/V0-S | 11-16 | 11-16 | M25X1.5 | 8 | 31.5 | 22.5 | 28 | 26 | 35mm2 | 16.5 | SC35-6，SC35-8 |

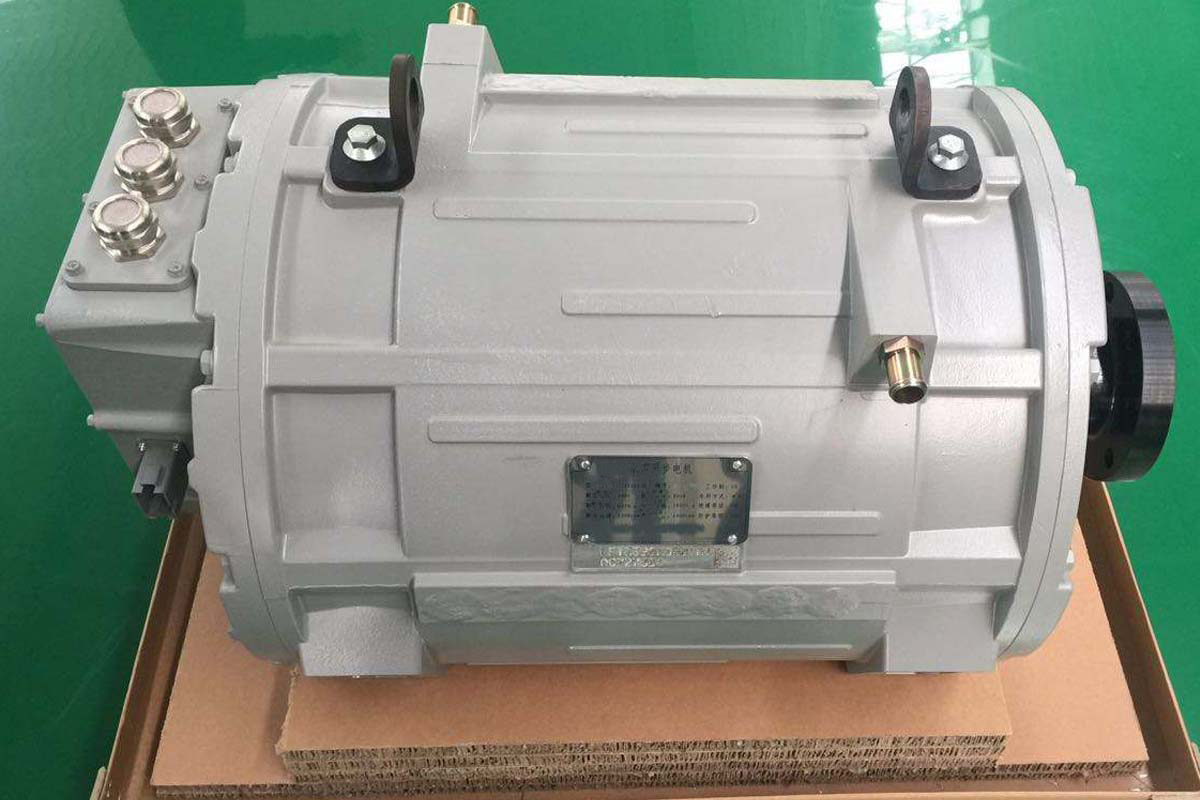

應用案例
