日成首頁 / 產品中心 / 接線端子?/?日成R型圓形裸端子

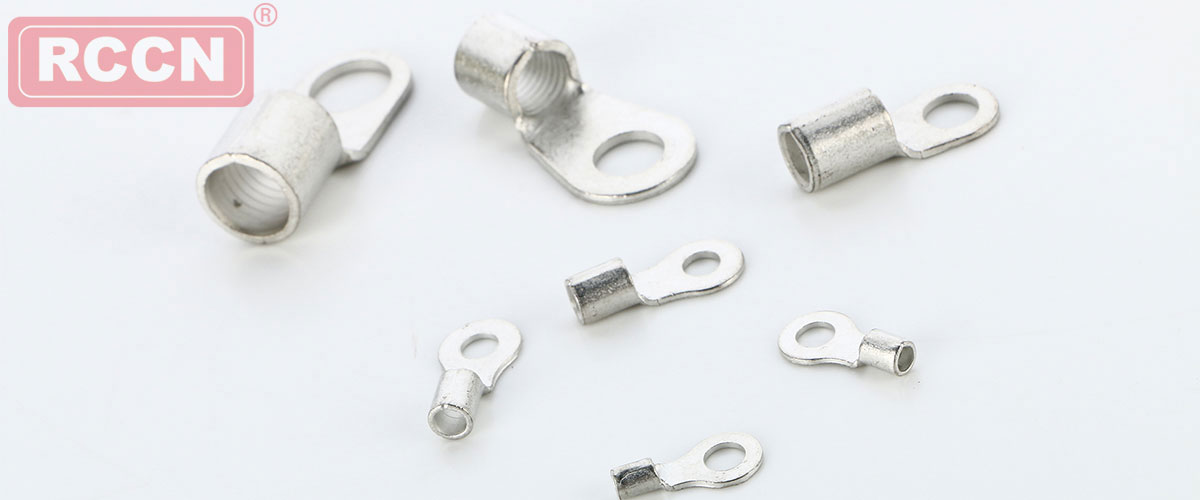

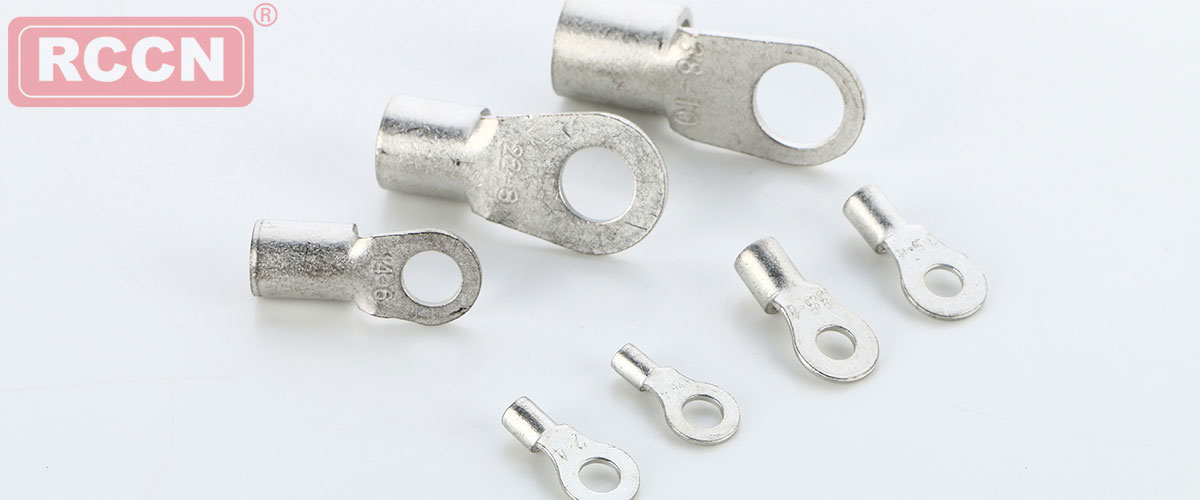

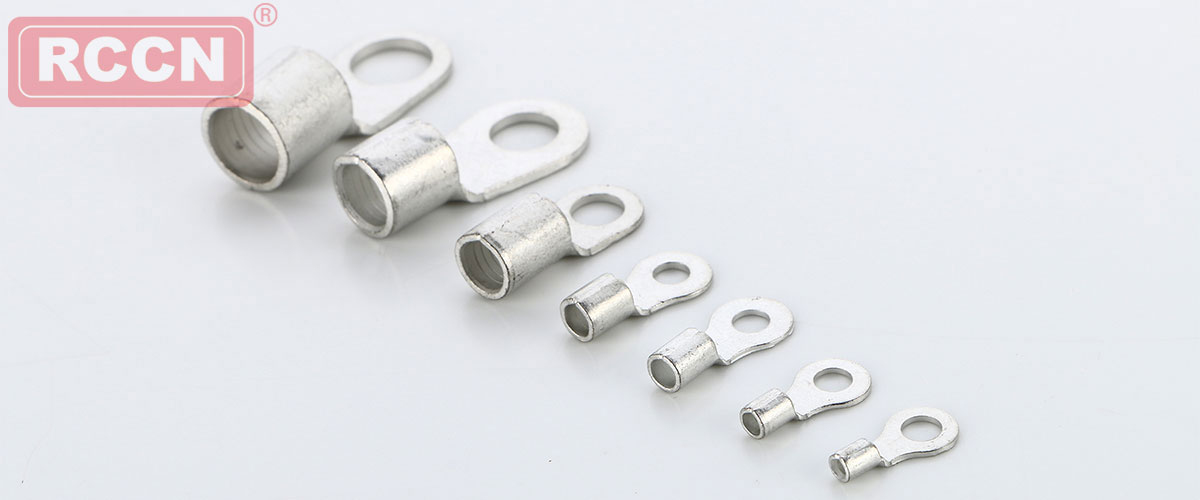

日成R型圓形裸端子

冷壓端子,圓形端頭,線鼻子

產品材質:接線端子采用優質紫銅制成,導電性良好。
產品特點:采用優質亞光電鍍,防銹時間大大加長,無鋒利部位；配套日成端子鉗即可壓緊電線,接線美觀,
國際認證:歐盟RoHS環保認證,歐洲CE認證.
產品特性:品質優良,壓緊后不斷裂松開,-40度耐熱至150度正常使用.
使用方法:將電線剝開外皮,穿入端子后銅管

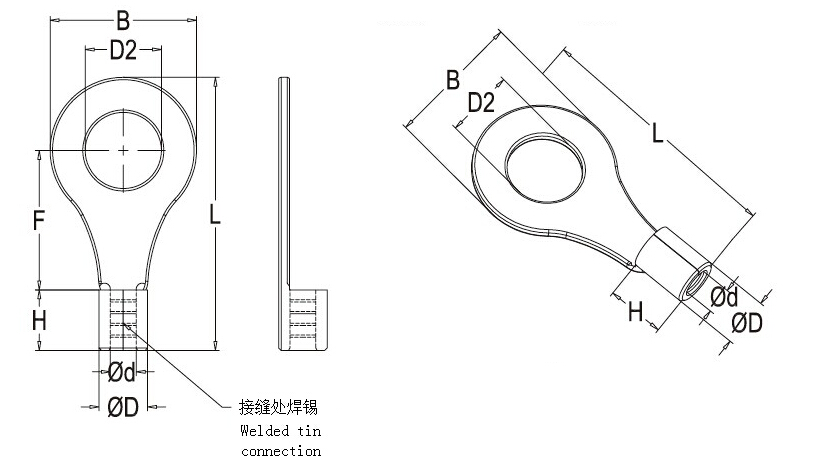

產品規格




導線截面：0.5～1.5mm2(AWG22～16) 最大電流：lmax＝19A

型號

尺寸

美制螺栓號



螺栓口直徑

B

L

F

H

φD

φd

D2φ

mm

mm

mm

mm

mm

mm

R1.25-3

#4

3.2mm

5.5

12.5

5.0

4.8

3.4

1.7

RS1.25-3.5

#6

3.7mm

5.5

12.5

5.0

RM1.25-3.5

#6

3.7mm

6.6

14.4

6.3

RL1.25-3.5

#6

3.7mm

8.0

15.8

7.0

RS1.25-4

#8

4.3mm

6.6

14.4

6.3

RL1.25-4

#8

4.3mm

8.0

15.8

7.0

R1.25-5

#10

5.3mm

8.0

15.8

7.0

RL1.25-5

#10

5.3mm

9.8

18.0

8.5

RS1.25-6

1/4

6.4mm

9.8

18.0

8.5

RL1.25-6

1/4

6.4mm

11.6

21.8

11.0

R1.25-8

5/16

8.4mm

11.6

21.8

11.0

R1.25-10

3/8

10.5mm

13.6

25.5

13.9

R1.25-12

1/2

13.0mm

19.2

30.4

16.0

 導線截面:1.5～2.5mm2(AWG16～14) 最大電流：lmax＝27A

型號

尺寸

美制螺栓號

螺栓口直徑

B

L

F

H

Dφ

dφ

D2φ

mm

mm

mm

mm

mm

mm

R2-3

#4

3.2mm

6.6

12.8

4.8

4.8

4.1

2.3

RS2-3.5

#6

3.7mm

6.6

12.8

4.8

RM2-3.5

#6

3.7mm

6.6

14.0

6.3

RL2-3.5

#6

3.7mm

8.5

16.5

7.4

RS2-4

#8

4.3mm

6.6

14.4

6.3

RL2-4

#8

4.3mm

8.5

16.5

7.4

RS2-5

#10

5.3mm

8.5

16.5

7.4

RL2-5

#10

5.3mm

9.5

17.0

7.4

R2-6

1/4

6.5mm

12.0

21.8

11.0

R2-8

5/16

8.4mm

12.0

21.8

11.0

R2-10

3/8

10.5mm

13.6

25.5

13.9

R2-12

1/2

13.0mm

19.2

30.4

16.0

導線截面：2.5～4mm2(AWG14～12) 最大電流：lmax＝37A

型號

尺寸

美制螺栓號

螺栓口直徑

B

L

F

H

φD

φd

D2φ

mm

mm

mm

mm

mm

mm

R3.5-4

#8

4.3mm

8.0

18.0

7.7

6.0

5.0

3.0

RS3.5-5

#10

5.3mm

8.0

18.0

7.7

RL3.5-5

#10

5.3mm

12.0

21.4

7.7

R3.5-6

1/4

6.4mm

12.0

21.4

7.7

R3.5-8

3/16

8.4mm

15.0

27.0

13.5

R3.5-10

3/8

10.5mm

15.0

27.0

13.5

 導線截面：4－6mm2(AWG12～10) 最大電流：lmax＝48A

型 號

尺寸

美制螺栓號

螺栓口直徑

B

L

F

H

φD

φd

D2φ

mm

mm

mm

mm

mm

mm

R5.5-3.5

#6

3.7mm

7.2

15.7

6.1

6.8

5.6

3.4

RS5.5-4

#8

4.3mm

7.2

15.7

6.1

RL5.5-4

#8

4.3mm

9.5

19.0

8.3

R5.5-5

#10

5.3mm

9.5

19.0

8.3

R5.5-6

1/4

6.5mm

12.0

22.5

10.5

R5.5-8

5/16

8.4mm

15.0

27.0

13.3

R5.5-10

3/8

10.5mm

15.0

27.0

13.3

R5.5-12

1/2

13.0mm

19.2

31.6

16.0

導線截面：6～10mm2(AWG8) 最大電流：lmax＝62A

型號

尺寸

美制螺栓號

螺栓口直徑

B

L

F

H

φD

φd

D2φ

mm

mm

mm

mm

mm

mm

R8-4

#8

4.3mm

8.8

23.8

9.3

8.5

7.2

4.5

RS8-5

#10

5.3mm

8.8

23.8

10.5

RM8-5

#10

5.3mm

12.0

23.8

9.3

RL8-5

#10

5.3mm

15.0

29.8

13.8

RS8-6

1/4

6.5mm

12.0

23.8

9.3

RL8-6

1/4

6.5mm

15.0

29.8

13.8

R8-8

5/16

8.4mm

15.0

29.8

13.8

R8-10

3/8

10.5mm

15.0

29.8

13.8

R8-12

1/2

13.0mm

20.0

33.5

15.0

導線截面：10～16mm2(AWG6) 最大電流：lmax＝88A

型號



尺寸

美制螺栓號

螺栓口直徑

B

L

F

H

φD

φd

D2φ

mm

mm

mm

mm

mm

mm

R14-4

#8

4.3mm

12.0

29.8

13.3

10.5

9.0

5.8

R14-5

#10

5.3mm

12.0

29.8

13.3

RS14-6

1/4

6.4mm

12.0

29.8

13.3

RL14-6

1/4

6.4mm

16.0

32.8

13.3

R14-8

5/16

8.4mm

16.0

32.8

14.5

R14-10

3/8

10.5mm

16.0

32.8

14.5

R14-12

1/2

13.0mm

22.0

41.0

19.5

 導線截面：16～25mm2(AWG4) 最大電流：lmax=115

型號

尺寸

美制螺栓號

螺栓口直徑

B

L

F

H

φD

φd

D2φ

mm

mm

mm

mm

mm

mm

RS22-5

#10

5.3mm

12.2

33.2

15.1

12.0

11.5

7.7

RL22-5

#10

5.3mm

16.5

33.5

13.5

RS22-6

1/4

6.5mm

12.2

33.0

15.1

RL22-6

1/4

6.5mm

16.5

33.5

13.5

R22-8

5/16

8.4mm

16.5

33.5

16.5

R22-10

3/8

10.5mm

16.5

33.5

16.5

R22-11

7/16

11.5mm

22.0

42.5

19.7

R22-12

1/2

13.0mm

22.0

42.5

19.7

 導線截面：35～50mm2(AWG2) 最大電流：lmax＝160A

型號

尺寸

美制螺栓號

螺栓口直徑

B

L

F

E

φD

φd

D2φ

mm

mm

mm

mm

mm

mm

R38-5

#10

5.3mm

15.3

39.0

17.4

14.0

13.3

9.4

R38-6

1/4

6.4mm

15.3

39.0

17.4

RS38-8

5/16

8.4mm

15.3

39.0

17.4

RL38-8

5/16

8.4mm

22.0

42.7

17.7

RS38-10

3/8

10.5mm

15.3

39.0

17.4

RL38-10

3/8

10.5mm

22.0

42.7

17.7

R38-11

7/16

11.5mm

22.0

42.7

17.7

R38-12

1/2

13.0mm

22.0

42.7

17.7

 導線截面：50～70mm2(AWG1/0) 最大電流：lmax＝215A

型號

尺寸

美制螺栓號

螺栓口直徑

B

L

F

E

φD

φd

D2φ

mm

mm

mm

mm

mm

mm

R60-6

1/4

6.5mm

22.0

49.7

20.7

18.0

15.4

11.4

R60-8

5/16

8.4mm

R60-10

3/8

10.5mm

R60-12

1/2

13.0mm

R60-14

9/16

15.0mm

32.0

57.5

23.5

R60-16

5/8

17.0mm

R60-18

11/16

19.0mm

R60-20

3/4

21.0mm

導線截面：70mm2(AWG2/0) 最大電流：lmax＝235A

型號

尺寸

美制螺栓號

螺栓口直徑

B

L

F

E

φD

φd

D2φ

mm

mm

mm

mm

mm

mm

R70-6

1/4

6.5mm

24.0

50.0

20.0

19.0

17.5

13.0

R70-8

5/16

8.4mm

R70-10

3/8

10.5mm

R70-12

1/2

13.0mm

R70-14

9/16

15.0mm

32.0

61.0

26.0

R70-16

5/8

17.0mm

R70-18

11/16

19.0mm

R70-20

3/4

21.0mm

導線截面：80mm2(AWG3/0)最大電流：lmax＝255A

型號

尺寸

美制螺栓號

螺栓口直徑

B

L

E

E

φD

φd

D2φ

mm

mm

mm

mm

mm

mm

R80-6

1/4

6.5mm

22.0

53.5

20.7

20.0

19.5

14.5

R80-8

5/16

8.4mm

R80-10

3/8

10.5mm

R80-12

1/2

13.0mm

R80-14

9/16

15.0mm

32.0

68.0

32.0

R80-16

5/8

17.0mm

R80-18

11/16

19.0mm

R80-20

3/4

21.0mm

 導線截面：95～100mm2(AWG4/0) 最大電流：lmax＝300A

型 號

尺寸

美制螺栓號

螺栓口直徑

B

L

F

H

φD

φd

D2φ

mm

mm

mm

mm

mm

mm

R100-6

1/4

6.5mm

28.5

55.6

20.4

21.0

22.1

16.4

R100-8

5/16

8.4mm

R100-10

3/8

10.5mm

R100-12

1/2

13.0mm

R100-14

9/16

15.0mm

32.0

69.0

32.0

R100-16

5/8

17.0mm

R100-18

11/16

19.0mm

R100-20

3/4

21.0mm

導線截面：120～150mm2(AWG250/300 MCM) 最大電流：lmax＝395A

型號

尺寸

美制螺栓號

螺栓口直徑

B

L

F

H

φD

φd

Dφ

mm

mm

mm

mm

mm

mm

R150-8

5/16

8.4mm

36.0

66.0

23.0

27.0

26.6

19.5

R150-10

3/8

10.5mm

R150-12

1/2

13.0mm

R150-14

9/16

15.0mm

R150-16

5/8

17.0mm

R150-18

11/16

19.0mm

36.0

81.0

36.0

R150-20

3/4

21.0mm

R150-22

7/8

23.0mm

R150-24

15/16

25.0mm

導線截面：180mm2(AWG300/350 MCM) 最大電流：lmax＝440A

型號

尺寸

美制螺栓號

螺栓口直徑

B

L

F

H

φD

φd

D2φ

mm

mm

mm

mm

mm

mm

R180-8

5/16

8.4mm

38.5

69.0

24.5

28.5

28.6

21.0

R180-10

3/8

10.5mm

R180-12

1/2

13.0mm

R180-14

9/16

15.0mm

R180-16

5/8

17.0mm

R180-18

11/16

19.0mm

38.5

86.0

39.0

R180-20

3/4

21.0mm

R180-22

7/8

23.0mm

R180-24

15/16

25.0mm

導線截面：200～300mm2(AWG400/500 MCM) 最大電流：lmax＝470A

型號

尺寸

美制螺栓號

螺栓口直徑

B

L

F

H

φD

φd

D2φ

mm

mm

mm

mm

mm

mm

R200-8

5/16

8.4mm

44.0

72.0

24.5

31.5

32.6

24.0

R200-10

3/8

10.5mm

R200-12

1/2

13.0mm

R200-14

9/16

15.0mm

R200-16

5/8

17.0mm

R200-18

11/16

19.0mm

44.0

91.0

37.5

R200-20

3/4

21.0mm

R200-22

7/8

23.0mm

R200-24

15/16

25.0mm

導線截面：300～400mm2(AWG500/600 MCM) 最大電流：lmax＝650A

型號

尺寸

美制螺栓號

螺栓口直徑

B

L

F

H

φD

φd

D2φ

mm

mm

mm

mm

mm

mm

R325-8

5/16

8.4mm

50.5

88.0

33.5

35.5

37.1

28.0

R325-10

3/8

10.5mm

R325-12

1/2

13.0mm

R325-14

9/16

15.0mm

R325-16

5/8

17.0mm

R325-18

11/16

19.0mm

50.5

105.7

45.0

R325-20

3/4

21.0mm

R325-22

7/8

23.0mm

R325-24

15/16

25.0mm
