日成首頁 / 產品中心 / 環保線槽?/?JWD1框式螺釘接線端子

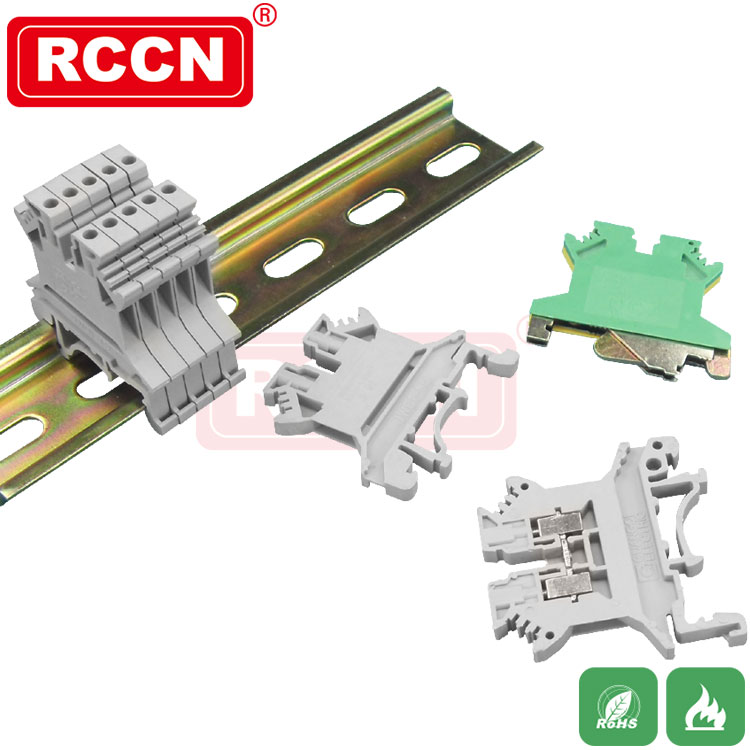

JWD1框式螺釘接線端子

JWD1框式螺釘接線端子 UK系列

框式螺釘接線端子

產品規格

型號 Item No.
?		適用導線
mm2		電流A
電壓V		適用
端子		內置
螺絲		包裝
JWD1-1.50.2-1.517.5/5000.5-0.75M250
JWD1-2.50.2-2.532/8000.5-1.5M350
JWD1-2.5B0.25-2.532/6900.5-1.5M350
JWD1-40.2-441/8000.5-2.5M350
JWD1-60.2-657/8000.5-6M450
JWD1-100.5-1076/8000.5-10M425
JWD1-164-16101/8001.5-16M425
JWD1-16B4-16101/4001.5-16M425
JWD1-350.75-35150/10002.5-35M625
JWD1-35B0.75-35125/8002.5-35M625
JWD1-5020-50150/100025-50M610
JWD1-9535-95232/100035-95M810
JWD1-15050-150309/100050-150M1010
JWD1-24070-240415/100070-185M1010
JWD1-1.5JD0.2-1.5-0.5-0.75M250
JWD1-2.5JD0.2-2.5-0.5-1.5M350
JWD1-2.5BJD0.2-2.5-0.5-1.5M350
JWD1-4JD0.2-4-0.5-2.5M350
JWD1-6JD0.2-6-0.5-6M450
JWD1-10JD0.5-10-0.5-10M425
JWD1-16JD4-16-1.5-16M425
JWD1-16BJD4-16-1.5-16M425
JWD1-35JD6-35-2.5-35M625
JWD1-35BJD6-35-2.5-35M625
JWD1-50JD25-50-25-50M610
JWD1-95JD35-90-35-95M810

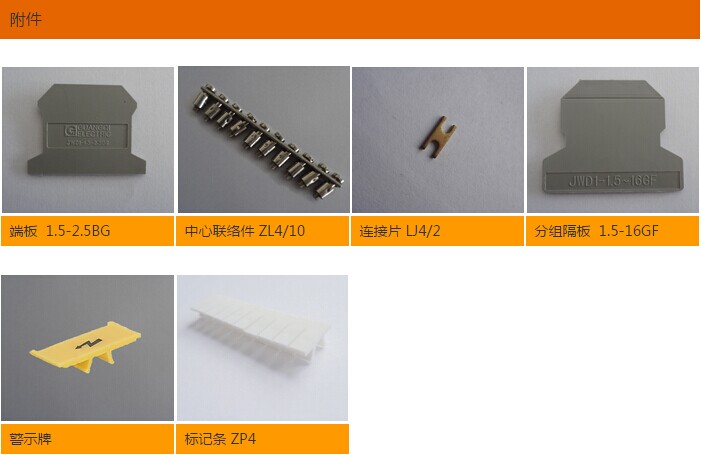

配件型號
?		說明適用端子型號或尺寸說明包裝
JWD1-B1標記端子厚度：10mm,長寬37*7.550
JWD1-B2標記端子厚度：20mm,長寬40*1750
JWD1-B3標記夾適用ZG1端子 長寬44*750
ZPX/10標記條X=4,5,6,8,10，配對應厚度端子50
ZG1終端固定適用ZG1端子 長寬44*750
JWD1-B3標記夾適用ZG1端子 長寬44*750
JWD1-B3標記夾適用端子終端固定50
JWD1-XJS警示牌適用端警示用。X為端子型號50
CZ/3測試插座適用于JWD1-2.5,450
CZ/4測試插座適用于JWD1-6,10,1650
CZ/6測試插座適用于JWD1-3550
2.3/4 ST轉換測試頭適用￠4試驗插頭到2.3轉接50
DTX/2短路插頭X=5.2,6.2,8.2,10.2厚端子50
2.3-ST-顏色試驗插頭2.3厚，白紅藍黃綠紫灰黑8色50
4-ST-顏色試驗插頭4厚，白紅藍黃綠紫灰黑8色50

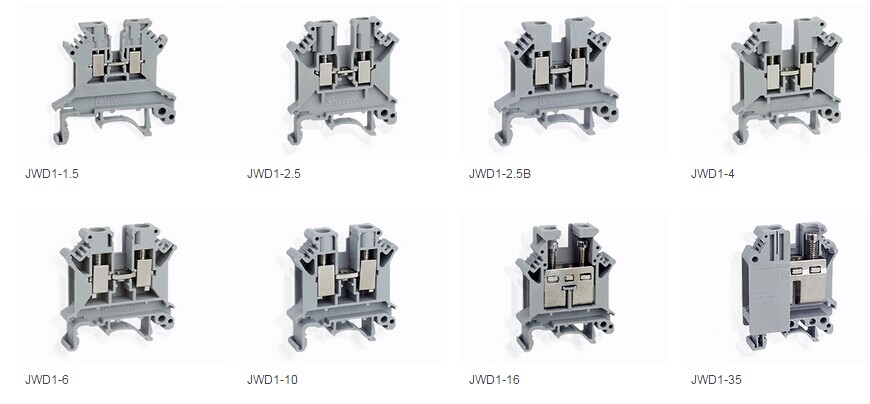

圖片介紹


JWD1-1.5

?端子厚度：4.2mm
?最小包裝數：50

?說明：具有通用的定位座

技術數據


? 端子尺寸/顏色

? 厚度/寬度/端板厚度? ? ? ? ? ? ? ? ?
? 4.2mm/42.5mm/1.5mm
? 高度（TH35:7.5/TH35:15/G32:15）
? 42mm/49.5mm/47mm
? 顏色
? 灰色/藍色
??根據IEC/DIN VDE標準確定的技術參數

? 最大額定工作電流/截面積
??17.5A/1.5mm2
? 額定脈沖耐受電壓/污染等級
? 6/3
? 過電壓等級/絕緣材料組別

? III/I
? 接線容納量


? 帶管狀裸端頭/管狀預絕緣端頭的柔性導線
? 0.25mm2-0.75mm2/0.25mm2-0.75mm2
? 多導線連接（截面相同的兩導線）

??剛性導線/柔性導線
? 0.14mm2-0.75mm2/0.14mm2-0.75mm2
? 帶管狀裸端頭的柔性導線
? 0.25mm2-0.34mm2
? 帶DEV-管狀預絕緣端頭的柔性導線
? 0.5mm2
? 剝線長度

? 7mm
? 螺釘類型

? M2
? 扭距
??0.22Nm-0.25Nm
? 絕緣材料類型
? PA
??根據UL94所確定的材料阻燃等級

? V0
? 額定工作電壓/額定工作電流/導線線號
? 30V/15A/30AWG-14AWG

JWD1-2.5

端子厚度：5.2mm
?最小包裝數：50

?說明：具有通用的定位座

技術數據


? 端子尺寸/顏色

? 厚度/寬度/端板厚度? ? ? ? ? ? ? ? ?
? 5.2mm/42.5mm/1.8mm
? 高度（TH35:7.5/TH35:15/G32:15）
? 47mm/54.5mm/52mm
? 顏色
? 灰色/藍色
??根據IEC/DIN VDE標準確定的技術參數

? 最大額定工作電流/截面積
??32A/4mm2
? 額定脈沖耐受電壓/污染等級
? 8/3
? 過電壓等級/絕緣材料組別

? III/I
? 接線容納量


? 帶管狀裸端頭/管狀預絕緣端頭的柔性導線
? 0.25mm2-4mm2/0.25mm2-2.5mm2
? 多導線連接（截面相同的兩導線）

??剛性導線/柔性導線
? 0.2mm2-1.5mm2/0.2mm2-1.5mm2
? 帶管狀裸端頭的柔性導線
? 0.25mm2-1.5mm2
? 帶DEV-管狀預絕緣端頭的柔性導線
? 0.5mm2-1.5mm2
? 剝線長度

? 8mm
? 螺釘類型

? M3
? 扭距
??0.6Nm-0.8Nm
? 絕緣材料類型
? PA
??根據UL94所確定的材料阻燃等級

? V0
? 額定工作電壓/額定工作電流/導線線號
? 600V/20A/28AWG-12AWG

JWD1-2.5B

端子厚度：6.2mm
?最小包裝數：50

?說明：具有通用的定位座

技術數據


? 端子尺寸/顏色

? 厚度/寬度/端板厚度? ? ? ? ? ? ? ? ?
? 6.2mm/42.5mm/1.5mm
? 高度（TH35:7.5/TH35:15/G32:15）
? 42mm/49.5mm/47mm
? 顏色
? 灰色/藍色
??根據IEC/DIN VDE標準確定的技術參數

? 最大額定工作電流/截面積
??32A/4mm2
? 額定脈沖耐受電壓/污染等級
? 8/3
? 過電壓等級/絕緣材料組別

? III/I
? 接線容納量


? 帶管狀裸端頭/管狀預絕緣端頭的柔性導線
? 0.25mm2-2.5mm2/0.25mm2-1.5mm2
? 多導線連接（截面相同的兩導線）

??剛性導線/柔性導線
? 0.2mm2-1.5mm2/0.25mm2-1.5mm2
? 帶管狀裸端頭的柔性導線
? 0.25mm2-1.5mm2
? 帶DEV-管狀預絕緣端頭的柔性導線
? 0.5mm2-1.5mm2
? 剝線長度

? 7mm
? 螺釘類型

? M3
? 扭距
??0.6Nm-0.8Nm
? 絕緣材料類型
? PA
??根據UL94所確定的材料阻燃等級

? V0
? 額定工作電壓/額定工作電流/導線線號
? 600V/20A/30AWG-12AWG

JWD1-4

端子厚度：6.2mm
?最小包裝數：50

?說明：具有通用的定位座

?技術數據


? 端子尺寸/顏色

? 厚度/寬度/端板厚度? ? ? ? ? ? ? ? ?
? 6.2mm/42.5mm/1.8mm
? 高度（TH35:7.5/TH35:15/G32:15）
? 47mm/54.5mm/52mm
? 顏色
? 灰色/藍色
??根據IEC/DIN VDE標準確定的技術參數

? 最大額定工作電流/截面積
??41A/6mm2
? 額定脈沖耐受電壓/污染等級
? 8/3
? 過電壓等級/絕緣材料組別

? III/I
? 接線容納量


? 帶管狀裸端頭/管狀預絕緣端頭的柔性導線
? 0.25mm2-4mm2/0.25mm2-2.5mm2
? 多導線連接（截面相同的兩導線）

??剛性導線/柔性導線
? 0.2mm2-1.5mm2/0.2mm2-1.5mm2
? 帶管狀裸端頭的柔性導線
? 0.25mm2-1.5mm2
? 帶DEV-管狀預絕緣端頭的柔性導線
? 0.5mm2-2.5mm2
? 剝線長度

? 8mm
? 螺釘類型

? M3
? 扭距
??0.6Nm-0.8Nm
? 絕緣材料類型
? PA
??根據UL94所確定的材料阻燃等級

? V0
? 額定工作電壓/額定工作電流/導線線號
? 600V/30A/30AWG-10AWG

JWD1-6

端子厚度：8.2mm
?最小包裝數：50

?說明：具有通用的定位座


技術數據


? 端子尺寸/顏色

? 厚度/寬度/端板厚度? ? ? ? ? ? ? ? ?
? 8.2mm/42.5mm/1.8mm
? 高度（TH35:7.5/TH35:15/G32:15）
? 47mm/54.5mm/52mm
? 顏色
? 灰色/藍色
??根據IEC/DIN VDE標準確定的技術參數

? 最大額定工作電流/截面積
??57A/10mm2
? 額定脈沖耐受電壓/污染等級
? 8/3
? 過電壓等級/絕緣材料組別

? III/I
? 接線容納量


? 帶管狀裸端頭/管狀預絕緣端頭的柔性導線
? 0.25mm2-6mm2/0.25mm2-6mm2
? 多導線連接（截面相同的兩導線）

??剛性導線/柔性導線
? 0.2mm2-2.5mm2/0.2mm2-2.5mm2
? 帶管狀裸端頭的柔性導線
? 0.25mm2-1.5mm2
? 帶DEV-管狀預絕緣端頭的柔性導線
? 0.5mm2-4mm2
? 剝線長度

? 10mm
? 螺釘類型

? M4
? 扭距
??1.5Nm-1.8Nm
? 絕緣材料類型
? PA
??根據UL94所確定的材料阻燃等級

? V0
? 額定工作電壓/額定工作電流/導線線號
? 600V/50A/26AWG-8AWG

JWD1-10

端子厚度：10.2mm
?最小包裝數：50

?說明：具有通用的定位座

技術數據


? 端子尺寸/顏色

? 厚度/寬度/端板厚度? ? ? ? ? ? ? ? ?
? 10.2mm/42.5mm/1.8mm
? 高度（TH35:7.5/TH35:15/G32:15）
? 47mm/54.5mm/52mm
? 顏色
? 灰色/藍色
??根據IEC/DIN VDE標準確定的技術參數

? 最大額定工作電流/截面積
??76A/16mm2
? 額定脈沖耐受電壓/污染等級
? 8/3
? 過電壓等級/絕緣材料組別

? III/I
? 接線容納量


? 帶管狀裸端頭/管狀預絕緣端頭的柔性導線
? 0.5mm2-10mm2/0.5mm2-6mm2
? 多導線連接（截面相同的兩導線）

??剛性導線/柔性導線
? 0.5mm2-4mm2/0.5mm2-4mm2
? 帶管狀裸端頭的柔性導線
? 0.5mm2-2.5mm2
? 帶DEV-管狀預絕緣端頭的柔性導線
? 0.5mm2-6mm2
? 剝線長度

? 10mm
? 螺釘類型

? M4
? 扭距
??1.5Nm-1.8Nm
? 絕緣材料類型
? PA
??根據UL94所確定的材料阻燃等級

? V0
? 額定工作電壓/額定工作電流/導線線號
? 600V/65A/24AWG-6AWG

JWD1-16

?端子厚度：12.2mm
?最小包裝數：25

?說明：具有通用的定位座

技術數據


? 端子尺寸/顏色

? 厚度/寬度/端板厚度? ? ? ? ? ? ? ? ?
? 12.2mm/42.5mm/1.5mm
? 高度（TH35:7.5/TH35:15/G32:15）
? 54mm/61.5mm/59mm
? 顏色
? 灰色/藍色
??根據IEC/DIN VDE標準確定的技術參數

? 最大額定工作電流/截面積
??101A/25mm2
? 額定脈沖耐受電壓/污染等級
? 8/3
? 過電壓等級/絕緣材料組別

? III/I
? 接線容納量


? 帶管狀裸端頭/管狀預絕緣端頭的柔性導線
? 1.5mm2-16mm2/1.5mm2-16mm2
? 多導線連接（截面相同的兩導線）

??剛性導線/柔性導線
? 1.5mm2-6mm2/1.5mm2-4mm2
? 帶管狀裸端頭的柔性導線
? 1.5mm2-6mm2
? 帶DEV-管狀預絕緣端頭的柔性導線
? 0.75mm2-10mm2
? 剝線長度

? 11mm
? 螺釘類型

? M4
? 扭距
??1.5Nm-1.8Nm
? 絕緣材料類型
? PA
??根據UL94所確定的材料阻燃等級

? V0
? 額定工作電壓/額定工作電流/導線線號
? 600V/85A/22AWG-4AWG

JWD1-35

類型：工業接線端子-框式螺釘接線端子-JWD1系列-通用型接線端子
?端子厚度：15.2mm
?最小包裝數：25

?說明：具有通用的定位座

?技術數據


? 端子尺寸/顏色

? 厚度/寬度/端板厚度? ? ? ? ? ? ? ? ?
? 15.2mm/50mm/-
? 高度（TH35:7.5/TH35:15/G32:15）
? 62mm/69.5mm/67mm
? 顏色
? 灰色/藍色
??根據IEC/DIN VDE標準確定的技術參數

? 最大額定工作電流/截面積
??150A/50mm2
? 額定脈沖耐受電壓/污染等級
? 8/3
? 過電壓等級/絕緣材料組別

? III/I
? 接線容納量


? 帶管狀裸端頭/管狀預絕緣端頭的柔性導線
? 0.75mm2-35mm2/0.75mm2-35mm2
? 多導線連接（截面相同的兩導線）

??剛性導線/柔性導線
? 0.75mm2-16mm2/0.75mm2-10mm2
? 帶管狀裸端頭的柔性導線
? 0.75mm2-10mm2
? 帶DEV-管狀預絕緣端頭的柔性導線
? 0.75mm2-6mm2
? 剝線長度

? 16mm
? 螺釘類型

? M6
? 扭距
??3.2Nm-3.7Nm
? 絕緣材料類型
? PA
??根據UL94所確定的材料阻燃等級

? V0
? 額定工作電壓/額定工作電流/導線線號
? 1000V/150A/18AWG-10AWG


規格書下載
