日成首頁 / 產品中心 / 環保線槽?/?JWD9框式螺釘接線端子

JWD9框式螺釘接線端子

JWD9框式螺釘接線端子 SAK系列

介紹:

材質：尼龍66，防火等級94-V0
說明：JD接地型端子，黃綠色。
?本品對應SAK系列端子。

產品規格

型號 Item No.
?		適用導線
mm2		電流A
電壓V		適用
端子		內置
螺絲		包裝
JWD9-2.51.5-2.524/8000.5-2.5M2.550
JWD9-41.5-432/8000.5-4M350
JWD9-61.5-641/8000.5-6M3.550
JWD9-102.5-1057/8001.5-10M450
JWD9-164-1676/8004-16M450
JWD9-3510-35125/80010-35M610
JWD9-5016-50192/80010-50M610
JWD9-7016-70232/80010-70M810
JWD9-12016-120290/80016-120M1010
JWD9-2.5JD0.5-2.5-0.5-2.5M2.550
JWD9-4JD1.5-4-0.5-4M350
JWD9-6JD1.5-6-0.5-6M350
JWD9-10JD2.5-10-1.5-10M450
JWD9-16JD4-16-4-16M450
JWD9-35JD10-35-10-35M610
JWD9-50JD10-50-10-50M610
JWD9-70JD16-70-10-70M810
JWD9-120JD16-120-16-120M1010

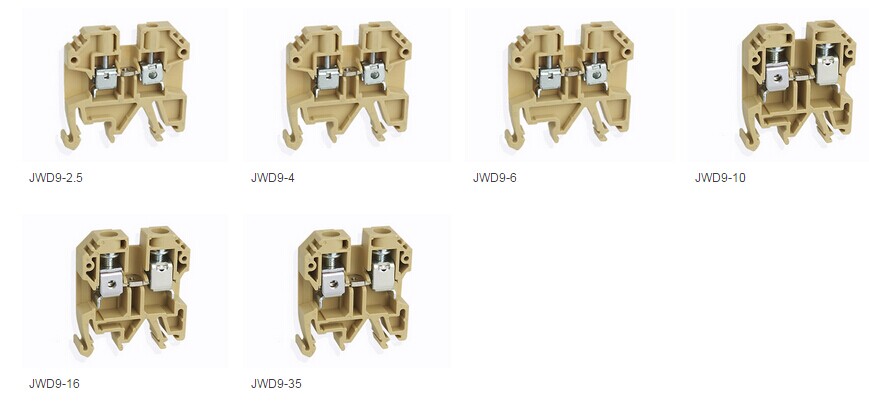

圖片介紹

JWD9-2.5

?類型：工業接線端子-框式螺釘接線端子-JWD9系列-通用型接線端子
?端子厚度：6mm
?最小包裝數：50

?說明：具有通用的定位座

技術數據


? 端子尺寸/顏色

? 厚度/寬度/端板厚度? ? ? ? ? ? ? ? ?
? 6mm/40mm/1.5mm
? 高度（TH35:5.5/G32:15）
? 42.5/46.5mm
? 顏色
? 米色/藍色
??根據IEC/DIN VDE標準確定的技術參數

? 最大額定工作電流/截面積
? 24A/2.5mm2
? 額定脈沖耐受電壓/污染等級
? 8/3
? 接線容納量


? 帶管狀裸端頭/管狀預絕緣端頭的柔性導線
? 0.5mm2-2.5mm2/0.5mm2-2.5mm2
? 剝線長度

? 10mm
? 螺釘類型

? M2.5
? 扭距
??0.4Nm-0.8Nm
? 絕緣材料類型
? PA
??根據UL94所確定的材料阻燃等級

? V0
? 額定工作電壓/額定工作電流/導線線號
? 800V/24A
??溫度指數 RTI/TI
??130/120



JWD9-4

端子厚度：6.5mm
?最小包裝數：50

?說明：具有通用的定位座

? 技術數據


? 端子尺寸/顏色

? 厚度/寬度/端板厚度? ? ? ? ? ? ? ? ?
? 6.5mm/40mm/1.5mm
? 高度（TH35:5.5/G32:15）
? 47.5/51.5mm
? 顏色
? 米色/藍色
??根據IEC/DIN VDE標準確定的技術參數

? 最大額定工作電流/截面積
? 32A/4mm2
??使用邊插式聯絡件時可接導線最大截面積 剛性/柔性
??
? 額定脈沖耐受電壓/污染等級
? 8/3
? 接線容納量


? 帶管狀裸端頭/管狀預絕緣端頭的柔性導線
? 0.5mm2-4mm2/0.5mm2-4mm2
? 剝線長度

? 12mm
? 螺釘類型

? M3
? 扭距
??0.5Nm-10Nm
? 絕緣材料類型
? PA
??根據UL94所確定的材料阻燃等級

? V0
? 額定工作電壓/額定工作電流/導線線號
? 800V/32A
??溫度指數 RTI/TI
??130/120


JWD9-6

端子厚度：8mm
?最小包裝數：50

?說明：具有通用的定位座

技術數據


? 端子尺寸/顏色

? 厚度/寬度/端板厚度? ? ? ? ? ? ? ? ?
? 8mm/40mm/1.5mm
? 高度（TH35:5.5/G32:15）
? 47.5/51.5mm
? 顏色
? 米色/藍色
??根據IEC/DIN VDE標準確定的技術參數

? 最大額定工作電流/截面積
? 41A/6mm2
??使用邊插式聯絡件時可接導線最大截面積 剛性/柔性
??
? 額定脈沖耐受電壓/污染等級
? 8/3
? 過電壓等級/絕緣材料組別

? III/I
? 接線容納量


? 帶管狀裸端頭/管狀預絕緣端頭的柔性導線
? 0.5mm2-6mm2/0.5mm2-6mm2
? 剝線長度

? 12mm
? 螺釘類型

? M3.5
? 扭距
??0.8Nm-1.6Nm
? 絕緣材料類型
? PA
??根據UL94所確定的材料阻燃等級

? V0
? 額定工作電壓/額定工作電流/導線線號
? 800V/41A
??溫度指數 RTI/TI
??130/120


JWD9-10

端子厚度：10mm
?最小包裝數：50

?說明：具有通用的定位座

技術數據


? 端子尺寸/顏色

? 厚度/寬度/端板厚度? ? ? ? ? ? ? ? ?
? 10mm/40mm/1.5mm
? 高度（TH35:5.5/G32:15）
? 47.5/51.5mm
? 顏色
? 米色/藍色
??根據IEC/DIN VDE標準確定的技術參數

? 最大額定工作電流/截面積
? 57A/10mm2
??使用邊插式聯絡件時可接導線最大截面積 剛性/柔性
??
? 額定脈沖耐受電壓/污染等級
? 8/3
? 過電壓等級/絕緣材料組別

? III/I
? 接線容納量


? 帶管狀裸端頭/管狀預絕緣端頭的柔性導線
? 1.5mm2-10mm2/1.5mm2-10mm2
? 剝線長度

? 12mm
? 螺釘類型

? M4
? 扭距
??2Nm-2.4Nm
? 絕緣材料類型
? PA
??根據UL94所確定的材料阻燃等級

? V0
? 額定工作電壓/額定工作電流/導線線號
? 800V/57A
??溫度指數 RTI/TI
??130/120

JWD9-16

端子厚度：12mm
?最小包裝數：50

?說明：具有通用的定位座

?技術數據


? 端子尺寸/顏色

? 厚度/寬度/端板厚度? ? ? ? ? ? ? ? ?
? 12mm/50mm/1.5mm
? 高度（TH35:5.5/G32:15）
? 53.5/57.5mm
? 顏色
? 米色/藍色
??根據IEC/DIN VDE標準確定的技術參數

? 最大額定工作電流/截面積
? 76A/16mm2
??使用邊插式聯絡件時可接導線最大截面積 剛性/柔性
??
? 額定脈沖耐受電壓/污染等級
? 8/3
? 過電壓等級/絕緣材料組別

? III/I
? 接線容納量


? 帶管狀裸端頭/管狀預絕緣端頭的柔性導線
? 4mm2-16mm2/4mm2-16mm2
? 剝線長度

? 12mm
? 螺釘類型

? M4
? 扭距
??2Nm-2.4Nm
? 絕緣材料類型
? PA
??根據UL94所確定的材料阻燃等級

? V0
? 額定工作電壓/額定工作電流/導線線號
? 800V/76A
??溫度指數 RTI/TI
??130/120

JWD9-35

端子厚度：18mm
?最小包裝數：50

?說明：具有通用的定位座

技術數據


? 端子尺寸/顏色

? 厚度/寬度/端板厚度? ? ? ? ? ? ? ? ?
? 18mm/58mm/1.5mm
? 高度（TH35:5.5/G32:15）
? 63.5/67.5mm
? 顏色
? 米色/藍色
??根據IEC/DIN VDE標準確定的技術參數

? 最大額定工作電流/截面積
? 125A/35mm2
??使用邊插式聯絡件時可接導線最大截面積 剛性/柔性
??
? 額定脈沖耐受電壓/污染等級
? 8/3
? 過電壓等級/絕緣材料組別

? III/I
? 接線容納量


? 帶管狀裸端頭/管狀預絕緣端頭的柔性導線
? 10mm2-35mm2/10mm2-35mm2
? 剝線長度

? 20mm
? 螺釘類型

? M6
? 扭距
??4Nm-5Nm
? 絕緣材料類型
? PA
??根據UL94所確定的材料阻燃等級

? V0
? 額定工作電壓/額定工作電流/導線線號
? 800V/125A
??溫度指數 RTI/TI
??130/120
