如今光伏發(fā)電成為家庭戶用投資、養(yǎng)老、綠色生活的熱點(diǎn)話題。電站建在自家屋頂更放心，自家用電不用再交電費(fèi)。國(guó)家、省、市、區(qū)(縣)按發(fā)電量給補(bǔ)貼，精確到每度電，用不完的賣給國(guó)家電網(wǎng)，有執(zhí)行標(biāo)準(zhǔn)。年收益10%以上。但是，問(wèn)題來(lái)了，如果光伏電站的質(zhì)量不好呢?

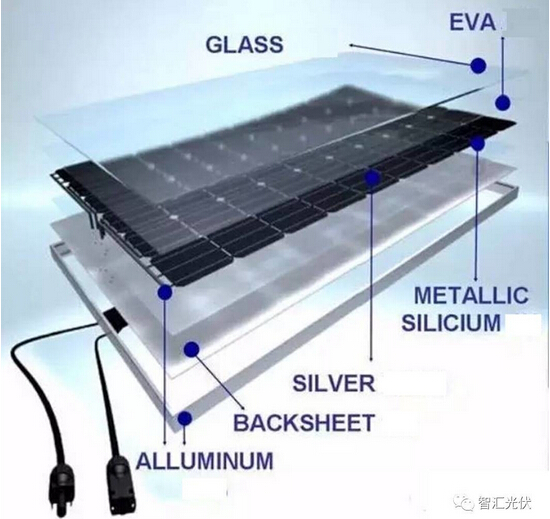

“如果光伏板子看起來(lái)有色差，是不是就表示板子有問(wèn)題?”

百萬(wàn)光伏人 關(guān)注該回答

1000k

不是......簡(jiǎn)單介紹光伏面板三種顏色偏差情況：花片、紅片及部分陰陽(yáng)片三種。

1

紅片

主要是由于制絨腐蝕量偏低造成的，如果制絨腐蝕量低于3，硅片的損傷層就會(huì)去除不徹底，導(dǎo)致PE鍍膜后顏色會(huì)整體發(fā)紅。

2

花片

是由于制絨腐蝕量過(guò)高造成，一般情況下來(lái)說(shuō)，制絨腐蝕量高于4.5時(shí)，硅片就等同于進(jìn)行了拋光處理，鍍膜后的電池片發(fā)亮，晶界也比較明顯。

3

陰陽(yáng)片

可分為以下兩種情況，一是浸液情況，二是各道之間腐蝕量有偏差。浸液?jiǎn)栴}產(chǎn)生是在生產(chǎn)過(guò)程中，受前后滾輪及前擋板水平影響，硅片在進(jìn)入制絨槽時(shí)，藥液接觸硅片存在時(shí)間差。這樣硅片先接觸藥液的區(qū)域腐蝕量勢(shì)必會(huì)高于后接觸藥液的區(qū)域。腐蝕量的差異必然導(dǎo)致硅片表面絨面效果不一致，PE鍍膜后會(huì)產(chǎn)生一定的顏色差異。為了保證浸液效果，需對(duì)制絨槽滾輪及擋板進(jìn)行調(diào)整。

多晶硅電池片常見(jiàn)的顏色是深藍(lán)色，但光伏組件因受制作工序的影響，會(huì)使組件出現(xiàn)色差。出現(xiàn)色差屬于正常情況，即使合格的光伏組件也會(huì)存在些許色差，這并不會(huì)對(duì)電站的使用壽命和發(fā)電量造成影響。同時(shí)，通過(guò)對(duì)制作工序的調(diào)整，顏色偏差問(wèn)題可以得到有效解決。

需要注意

①一塊光伏組件上存有多種顏色且色差較為明顯：

②表面明顯色差、斷柵、劃痕、皺紋、裂紋、不可擦除物、缺陷損傷，焊點(diǎn)氧化斑等現(xiàn)象：
