銅鋁復合排俗稱銅包鋁排，中文學名為銅包鋁母線，英文學名為Copper-clad aluminum bus bars。目前主要執行的標準為國家能源局在2012年4月6日頒布，在同年7月1日實施的中華人民共和國電力行業標準DL/T 247-2012《輸變電設備用銅包鋁母線》。2014年檢驗檢疫總局、國家標準化管理委員會頒布并實施 GB/T 30586-2014《連鑄軋制銅包鋁扁棒、扁線》。

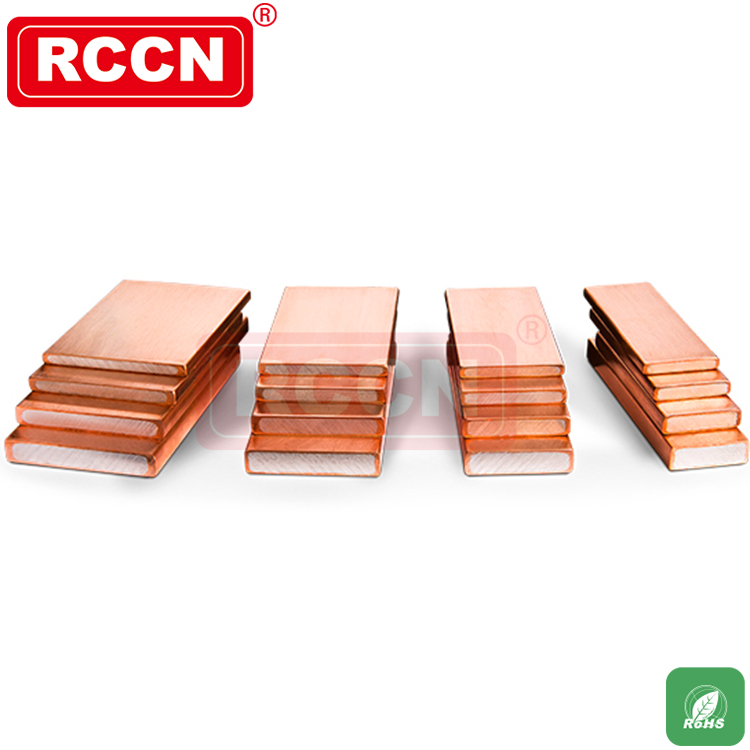

銅鋁復合排(也叫銅包鋁排)

銅鋁復合排是一種以鋁為基體，外層包覆銅。按其制造工藝可分為:包覆焊接法是國內、外制備銅包鋁線的方法，國內有些企業用此種工藝來制作銅包鋁排，這種方法是采用平、立輥同芯壓制，將銅帶同心的包覆在鋁排上，然后對縱縫進行氬弧焊接，再經過拉伸、退火。軋制壓接法將經過清洗處理的銅帶從上、下兩寬面壓接在鋁板上，利用軋輥施加壓力將銅帶和鋁板壓接在一起，然后矯形或做進一步處理后退火。靜液擠壓法，模鑄連軋直接成形法，由華銅公司研發的模鑄連軋直接成形工藝銅和鋁是固液結合，通過特殊的工藝處理形成良好的復合層。復合層由被鋁熔解的銅層和銅、鋁相互大面積擴散形成，真正實現了冶金結合。這種方法比固相結合復合層厚，結合強度高。將清洗后的鋁棒穿入清洗后的銅管內制成復合坯料，放入靜液擠壓機，利用高靜水壓力和大加工變形率作用，實現銅、鋁之間的冶金結合。鋁芯與銅管，對鋁芯外面和銅管內面進行清除氧化膜，將鋁芯壓入銅管內，拉伸或軋制使銅管與鋁芯間固相結合，拉成所需外形尺寸，使他們之間形成永久性原子間擴散結合的雙金屬，表面光亮，圓整，無缺陷。它是將銅的高質量穩定導電性能與鋁的低成本的能源，以較低的接觸電阻，結合為一體的新型導體材料。可全面替代純銅排，銅占比重的20%，鋁占比重的80%，相同規格情況下是純銅排的2.5倍長，載流量是純銅排的85%，選擇稍微大一點的規格可完全達到相同載流量，符合客戶需要的線徑及力學和電學性能技術要求。

銅包鋁母線的優點

1、密度小，重量輕。銅包鋁排比重只有純銅排的44%

2、電氣性能良好，載流量為純銅排的86%。

3、以鋁節銅，是節能環保的綠色產品。

4、具有良好的抗拉強度，可彎曲性和延伸率。

5、表面與純銅排無異，強度足，抗氧化，耐腐蝕。

應用領域
