在智能建筑內的綜合布線系統經常利用暗敷管路或橋架和槽道進行線纜布設，它們對綜合布線系統的線纜起到很好的支撐和保護的作用。在綜合布線工程施工中管路和槽道的安裝是一項重要工作。

一、弱電溝

(1)確定開溝路線，根據以下原則：

①路線最短原則；

②不破壞原有強電原則；

③不破壞防水原則。

(2)確定開溝寬度，根據信號線的多少確定PVC管的多少，進而確定槽的寬度。

(3)確定開溝深度，若選用16mm的PVC管，則開槽深度為20mm;若選用20mm的PVC管,則開槽深度為25mm。

(4)弱電溝外觀要求，橫平豎直，大小均勻。

(5)弱電溝的測量，暗盒、弱電溝獨立計算，所有按弱電溝起點到弱電溝終點測量，弱電溝如果放兩根以上的管，應按兩倍以上來計算長度。

二、線槽

1.常用的線槽

根據綜合布線施工的場合可以選用不同類塑和規格的線槽。下面簡要地介紹施工中常用的線槽。

(1)明敷管路。

舊建筑物的布線施工常使用明敷管路，新的建筑物應少用或盡量不用明敷管路。在綜合布線系統中明敷管路常見的有鋼管、PVC線槽、PVC管等。鋼管具有機械強度高、密封性能好、抗彎、抗壓和抗拉能力強等特點，尤其是有屏蔽電磁干擾的作用，管材可根據現場需要任意截鋸勒彎，施工安裝方便。但是它存在材庾較重、價格高且易腐蝕等缺點。PVC線槽和PVC管具有材質較輕、安裝方便、抗腐蝕、價格低等特點，因此在一些造價較低、要求不高的綜合布線場合需要使用PVC線槽和PVC管。

在潮濕場所中明敷的鋼管應采用管壁厚度大于2.5nmi以上的厚壁鋼管，在干燥場所中明敷的鋼管，可采用管壁厚度為1.6~2.5mm的薄壁鋼管。使用鍍鋅鋼管時，必須檢查管身的鍍鋅層是否完整，如苻鍍鋅層剝落或有銹蝕的地方應刷防銹漆或釆用其他防銹措施。

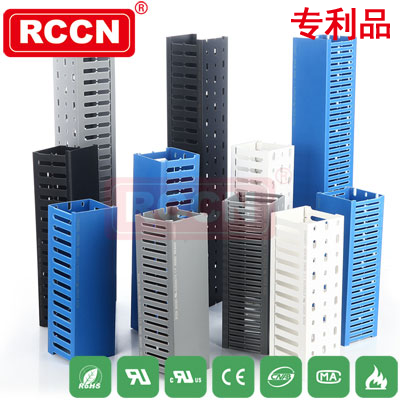

PVC線槽和PVC管有多種規格，具體要根據布設的線纜容量來選定規格，常見的有25mmx25mm、25mmx50mm、50mmx50mm、100mmx100mm等規格的PVC線槽，10mm、15mm、20mm、lOOnmi等規格的PVC管。PVC線槽除了直通的線槽外，還要考慮選用足夠數量的彎角、三通等輔材。PVC管則要考慮選用足夠的管卡，以固定PVO管。

(2)暗敷管路。

新建的智能建筑物內一般都采用暗敷管路來布設線纜。在建筑物土建施工時，一般同時預埋暗敷管路，因此在設計建筑物時就應同時考慮暗敷管路的設計內容。暗敷管路是水平子系統中經常使用的支撐保護方式之一。

暗敷管路常見的有鋼管和硬質的PVC管。常見鋼管的內徑為15.8mm、27mm、41mm、43mm、68mm等。

(3)橋架和槽道。

生產橋架和槽道的廠家很多，目前橋架和槽道的規格標準尚未制定。橋架和槽道產品的長度、寬度和高度等規格尺寸均按廠家規定的標準生產，如直線段長度為2m、3m、4m、6m，轉彎角度都為300、450、600、900。

在新建的智能建筑中安裝槽道時，要根據施工現場的具體尺寸，進行切割鋸裁后加工組裝，會議室高清視頻會議系統方案和報價，因而安裝施工費時費力，不易達到美觀要求。尤其是在已建的建筑物中施工更加困難。為此，最好在訂購橋架和槽道時，由生產廠家做好售前服務，到現場根據實地測定橋架和槽道的各段尺寸和轉彎角度等，尤其是梁、柱等突出部位。根據實際安裝的槽道規格尺寸和外觀色彩，進行生產(包括槽道、橋架和有關附件及連接件)。在安裝施T.時，只需按照組裝圖紙順序施工，做到對號人座，這樣既便于施工，也達到美觀要求，且節省材料和降低工程造價。

2.管路和槽道的安裝要求

(1)管路的安裝要求。

①預埋暗敷管路應采用直線管道為好，盡量不采用彎曲管道，直線管道超過30m再需延長距離時，應置暗線箱等裝置，以利于牽引布設電纜時使用。如必須采用彎曲管道時，要求每隔15m處設置暗線箱等裝置。

②暗敷管路如必須轉彎時，其轉彎角度應大于90°。暗敷管路曲率半徑不應小于該管路外徑的6倍。要求每根暗敷管路在整個路由上需要轉彎的次數不得多于兩個，暗敷管路的彎曲處不應有折皺、凹穴和裂縫。

③明敷管路應排列整齊，橫平豎直，且要求管路每個固定點(或支撐點)的間隔均勻。

④要求在管路中放有牽引線或拉繩，以便牽引線纜。

⑤在管路的兩端應設有標志，其內容包含序號、長度等，應與所布設的線纜對應，以使布線施工中不容易發生錯誤。

(2)橋架和槽道的安裝要求。

①橋架及槽道的安裝位置應符合施工圖規定，左右偏差不應超過50mm。

②橋架及槽道水平度每平米偏差不應超過2mm。

③垂直橋架及槽道應與地面保持垂直，并無傾斜現象，垂直度偏差不應超過3mm。

④兩槽道拼接處水平偏差不應超過2mm。

⑤線槽轉彎半徑不應小于其槽內的線纜最小允許彎曲半徑的最大值。

⑥吊頂安裝應保持垂直，整齊牢固，無歪斜現象。

⑦金屬橋架及槽道節與節間應接觸良好，安裝牢固。

⑧管道內應無阻擋，道口應無毛刺，并安置牽引線或拉線。

⑨為了實現良好的屏蔽效果，金屬橋架和槽道接地體應符合設計要求，并保持良好的電氣連接。管內穿放大對數電纜時，直線管路的管徑利用率為50%~60%，彎管路的管徑利用率應為40%~50%。管內穿放4對雙絞電纜時，截面利用率應為25%~30%。線槽的截面利用率不應超過50%。
