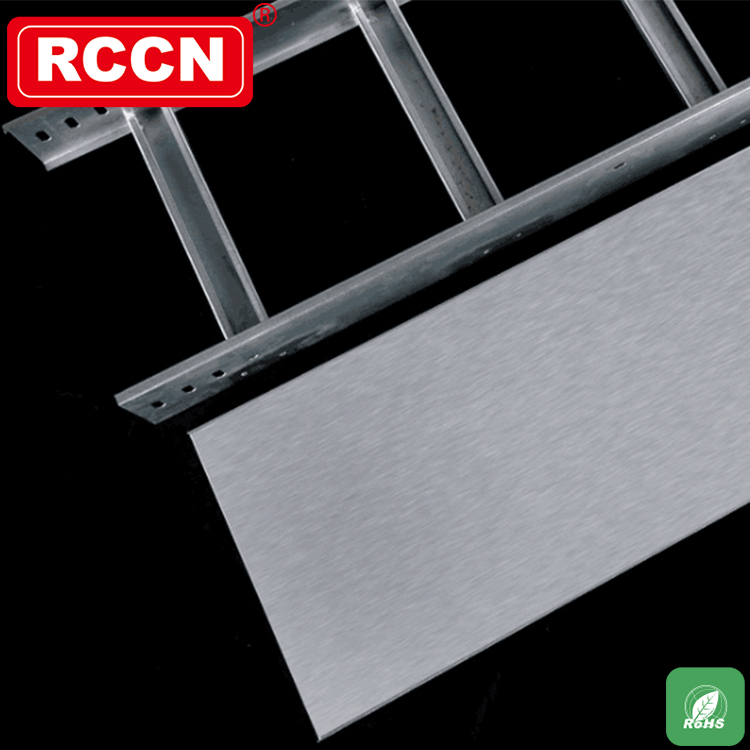

電纜橋架分為槽式電纜橋架、托盤式電纜橋架和梯級式電纜橋架、網格橋架等結構，由支架、托臂和安裝附件等組成。可以獨立架設, 也可以敷設在各種建(構)筑物和管廊支架上，體現結構簡單、造型美觀、配置靈活和維修方便等特點，全部零件均需進行鍍鋅處理，安裝在建筑物外露天的橋架，如果是在鄰近海邊或?qū)儆诟g區，則材質必須具有防腐、耐潮氣、附著力好， 耐沖擊強度高的物性特點。

電纜橋架及線槽敷設走向應短捷，并應盡量沿墻、沿柱或沿梁敷設。安裝必須牢固可靠，橫平豎直，無扭曲變形，橋架內壁無毛刺，附件齊全。

電纜橋架的施工安裝要點

1、電纜橋架及線槽敷設走向應短捷，并應盡量沿墻、沿柱或沿梁敷設。安裝必須牢固可靠，橫平豎直，無扭曲變形，橋架內壁無毛刺，附件齊全。立柱、支架和托臂的用料規格嚴格按設計圖紙及橋架規格要求配置。

2、固定電纜橋架支架間距一般不大于1.5m-2.0m。在進出接線盒、箱、柜、轉彎的，應在500mm以內應加設支架。

3、電纜橋架安裝前，應與土建及水暖、通風空調專業協調，確定與通風管、水管之間的交叉問題。按照電讓水的原則，電纜橋架在上面、水管在下面，橋架處于高點，安裝在具有腐蝕性液體管道上方，在熱力管道下方。

4、針對電纜橋架施工的通病，充分考慮全廠橋架安裝要求，質量技術人員及時編制《電纜橋架施工工藝及控制措施》，把影響電纜橋架工藝質量的客觀因素提前進行消除。

5、在電纜橋架設計這一塊，設計院提供的圖紙設計比較簡單，安裝尺寸及材料不齊全，專業施工處應主動安排人員結合現場實際情況進行圖紙會審，對圖紙進行局部修改，從成本和工藝兩方面優化施工方案。同時，充分考慮到橋架安裝是否與機務專業的管道安裝發生碰撞，建筑專業是否正確預留埋件等，以避免后期出現返工現象。

6、注重工藝質量提高的人為因素，專門組織施工人員進行前期工藝培訓，以達到改正施工常見陋習，提高質量意識的。
