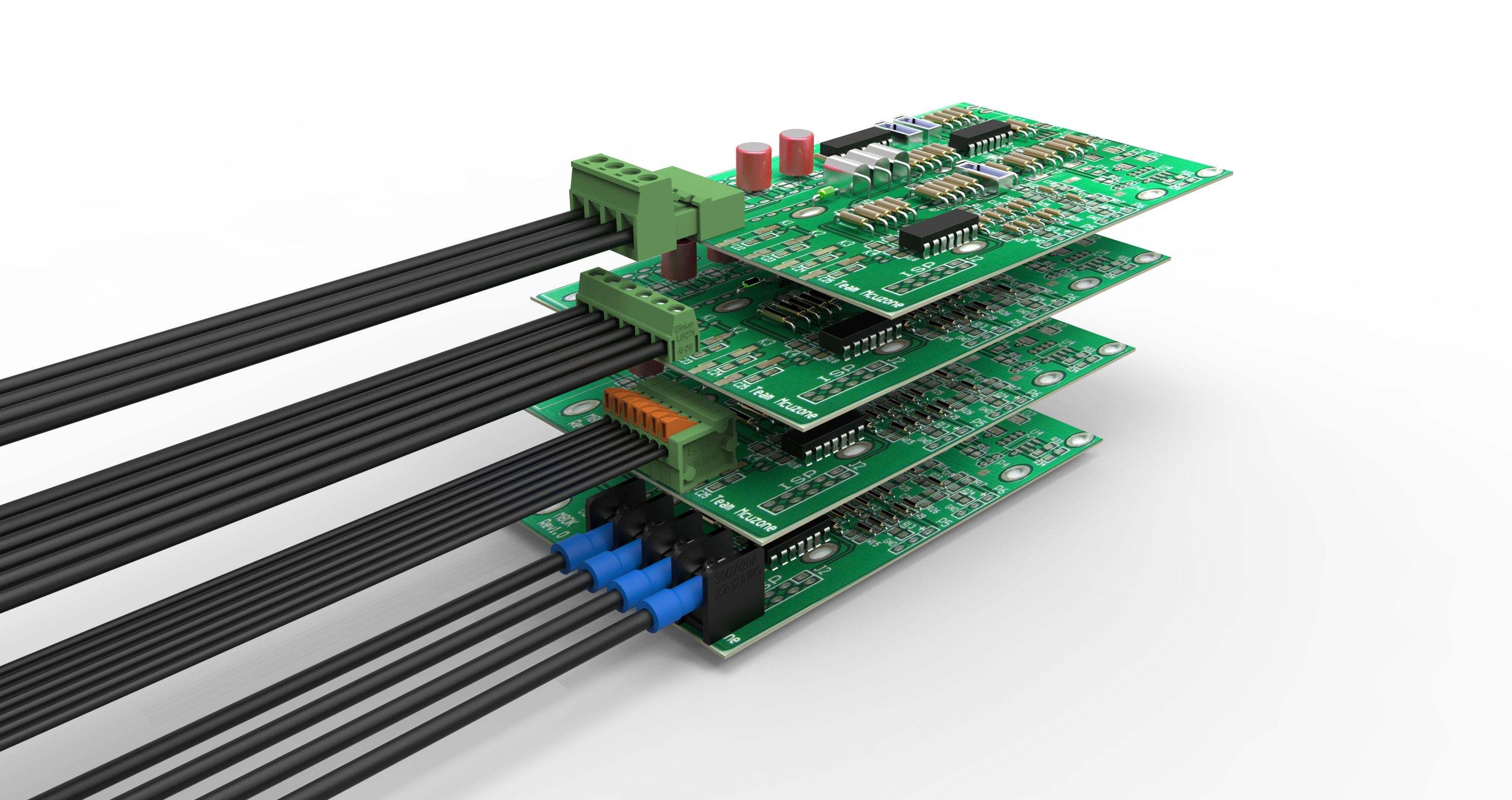

接線端子插拔式系列接線端子：由兩部分插拔連接而成，一部分將線壓緊，然后插到另一部分，這部分在焊接到PCB板上。此接底部機械原理，此防振動設計確保了產品長期的氣密連接和成品的使用可靠性。插座兩端可加裝配耳，裝配耳在很大程度上可以保護接片并且可以防止接片排列位置不佳，同時這種插座設計可以保證插座可以正確的插進母體。插座也可以有裝配扣位和鎖定扣位。裝配扣位可以起到更加穩固地固定到PCB板上，鎖定扣位可以在安裝完成后鎖定母體和插座。各種各樣的插座設計可以搭配不同母體的插入方法，比如說：水平、垂直或傾斜向印刷電路板等，可以根據客戶的要求選擇不同的方式?？梢赃x擇公制線規也可以選擇標準線規。

??接線端子由絕緣基座、絕緣隔板、線件組成，絕緣基座組成一體，接線件座于絕緣基座上并置于絕緣隔板內，接線件包括導線夾、螺釘、螺母和支承框，支承框呈U形，導線夾置于支承框內，螺母和螺釘沿支承框U形兩端面的長形孔壓住導線夾，導線夾由上導線夾和導電片組成，上導線夾表面兩側突起多排凸塊，凸塊上有一至二條凸筋，其特征是導電片上表面兩側突起多排凸塊，接線端子凸塊與上表面中部組成圓弧，圓弧面上有一至二條凸筋，凸塊與凸塊形成鋸齒形，導電片上表面中段為一凸起平臺，平臺中央開有螺紋孔與絕緣基座經螺栓相連，導電片下表面兩端各突起一個定位圓塊與U形支承框相連，接線端子兩塊上導線夾分別置于導電片平臺兩側并與導電片夾合在一起時，接線端子上導線夾與導電片凸塊(相互錯開咬合將導線夾住。

??接線端子和電壓端子是;電壓端子和電流端子外形沒有區別，只是接線時要注意看這塊表的接線圖（一般表蓋上會有）保護盤這兩種接線端子的主要區別是電壓端子也叫普通端子一般無法斷開自身，接線端子只有通過可連接端子進行斷開，接線端子通常都可以斷開自身進行試驗用。
