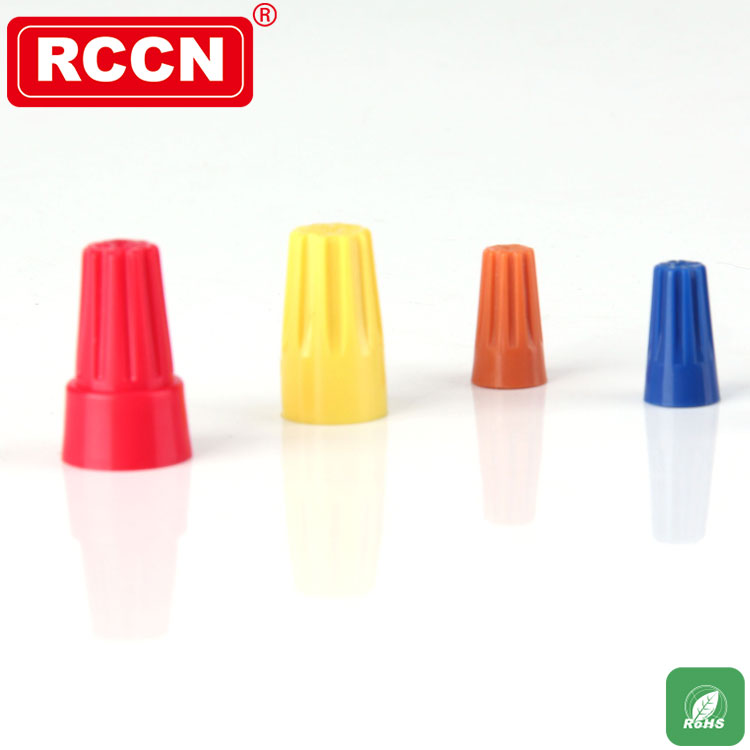

日成彈簧螺式接線頭 SWB

彈簧螺式接線頭,旋轉端子

產品材質:高級塑膠原料制成,內附彈簧,可耐溫105度,耐電壓300V/600V.
使用方法:使用時先將電線外皮剝除部分,再將所要接線同時插入正向扭轉,彈簧逐漸內縮夾緊電線,導電良好,不易脫落.
用????? 途:專用于接線導電產品,品質優良.能使用于單心線及較粗心電線。
特? 性:耐化學物質腐蝕,防油,防酸,不自燃。
說? 明:MIN#24X1+#22X1指24號線+22號線各1條,MAX#16X2指16號線2條。

彈簧螺式接線頭旋轉端子螺旋式壓線帽

產品規格

AWG與mm2 (平方數)對照表	AWG	2	4	6	8	10	12	14	16	18	20	22	24	26	28	30	32
AWG與mm2 (平方數)對照表	mm2	33.4	20.8	13.2	8.4	5.3	3.3	2.1	1.3	0.83	0.52	0.33	0.21	0.13	0.08	0.05	0.03

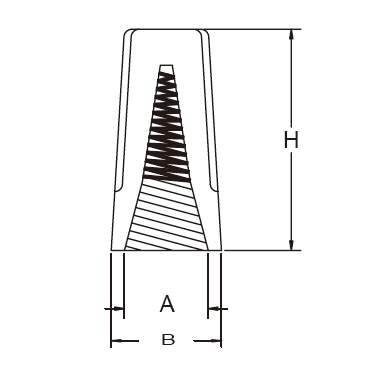

型號 Item No.	內徑 A	寬 B	高 H	適用電線范圍 Wire Combination	顏色 Color	包裝 Packing

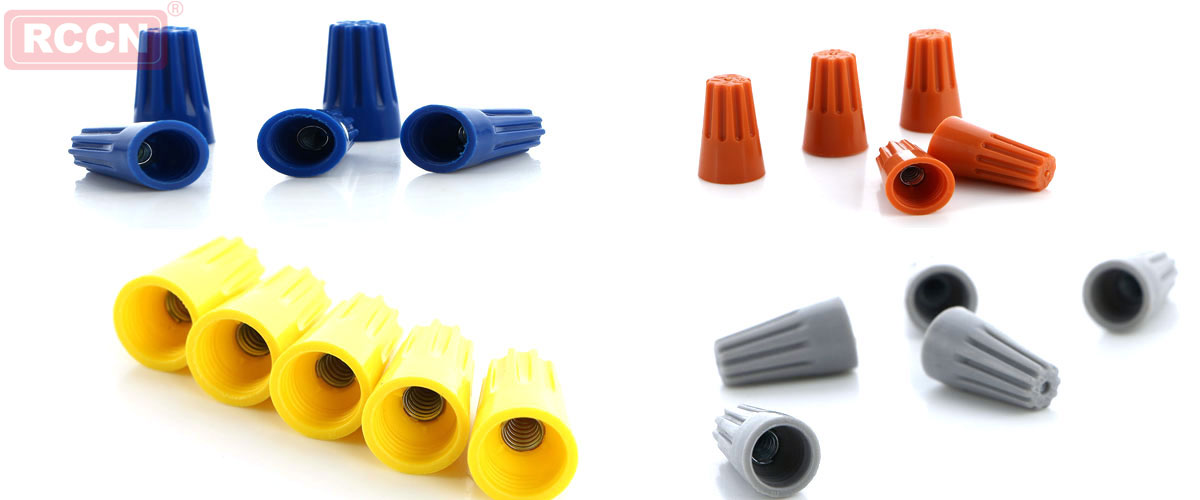

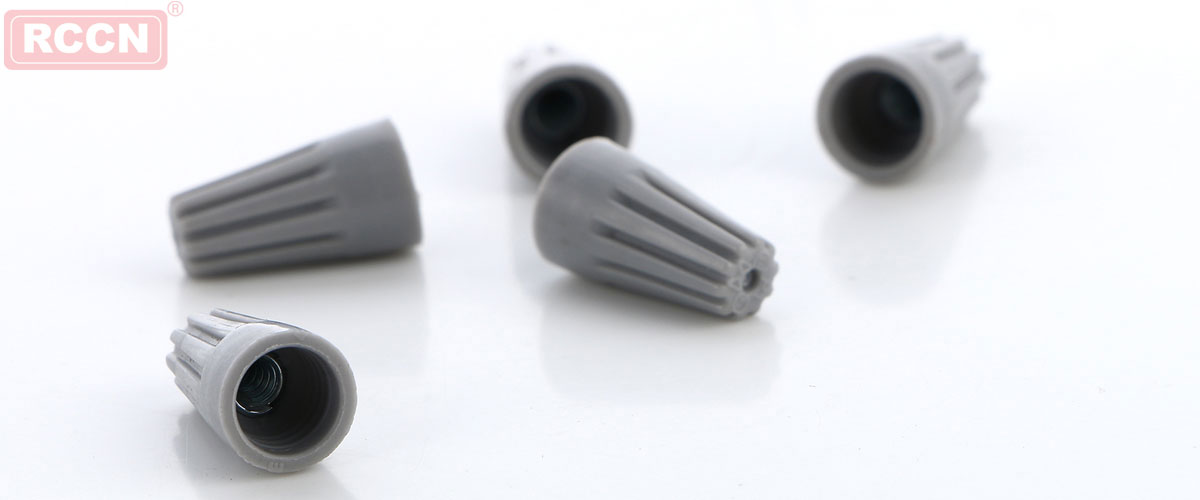

SW-71B	6.7	8.6	15.2	MIN#24X1+#22X1 MAX#16X2	灰色	1000PCS

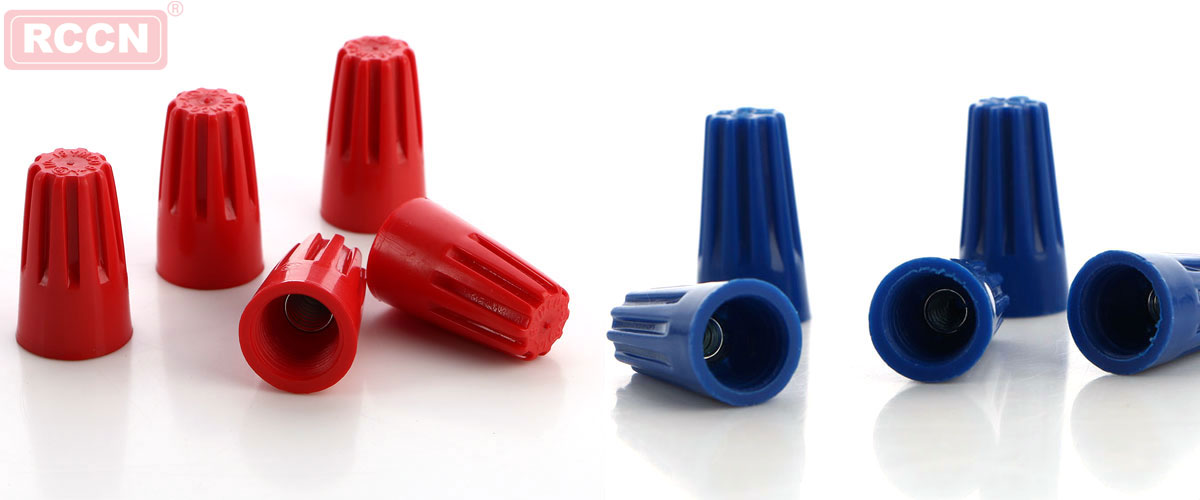

SW-72B	7.4	9.8	17.6	MIN#20X3 MAX#16X3	藍色
SW-73B	9.9	12	22.0	MIN#20X3 MAX#16X3+#18X1	橙色

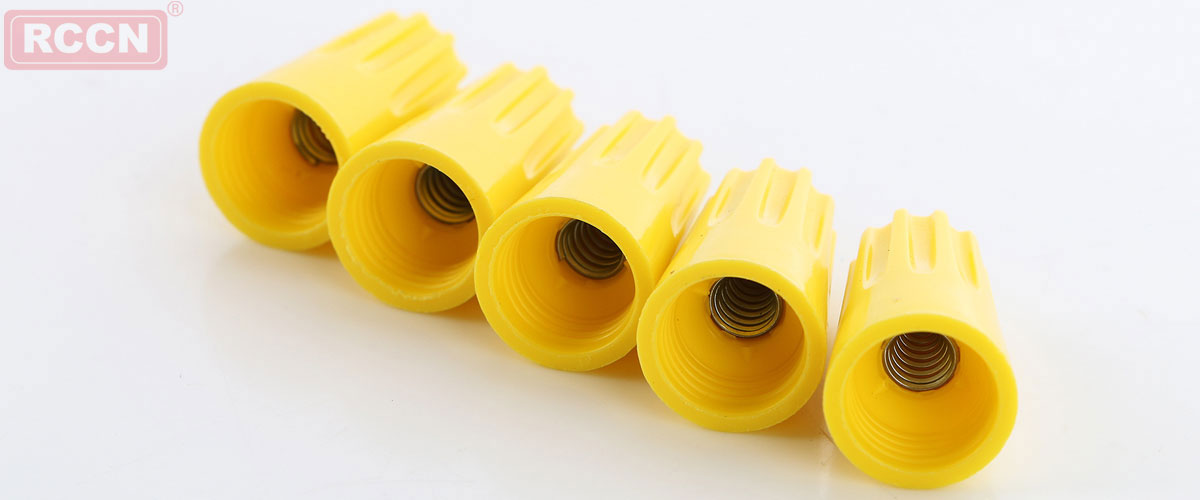

SW-74B	11	14.0	24.5	MIN#14X1+#18X1 MAX#14X4+#18X1	黃色	500PCS
SW-76B	13	16.4	26.5	MIN#14X2 MAX#10X2+#12X2	紅色	500PCS
