橋架就是一個能夠支撐和放電纜的支架。無論是設計選型，還是電器的各個系統都要通過電纜數量、類型來合理的選定橋架。

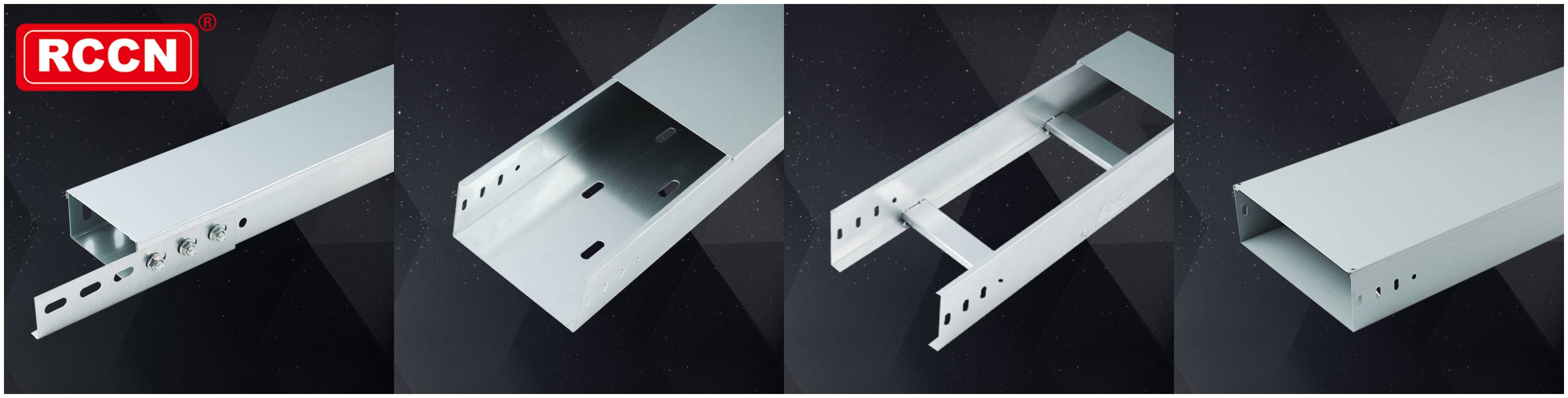

電纜橋架的樣式包括槽式、托盤式和梯級式等，材質包括鍍鋅鋼、304不銹鋼、鋁合金等，并可指定顏色進行表面噴塑。
建筑物內橋架可以獨立架設，也可以附設在各種建(構)筑物和管廊支架上。電纜橋架應體現結構簡單，造型美觀、配置靈活和維修方便等特點。
橋架常規長度為2M/根，另包含蓋板、螺絲螺母、連接片、接地線，下表中僅列出常見規格，其他規格可根據需求定制。?
樣式 | 型號 | 寬 | 高 | 槽體厚度/ 蓋板厚度 |
槽式 | QJ-C-50×50×1.0/0.8 | 50 | 50 | 1.0/0.8 |
QJ-C-100×50×1.0/0.8 | 100 | 50 | 1.0/0.8 | |
QJ-C-150×75×1.0/0.8 | 150 | 75 | 1.0/0.8 | |
QJ-C-200×100×1.2/1.0 | 200 | 100 | 1.2/1.0 | |
QJ-C-250×150×1.2/1.0 | 250 | 150 | 1.2/1.0 | |
QJ-C-300×100×1.2/1.0 | 300 | 100 | 1.2/1.0 | |
QJ-C-300×150×1.2/1.0 | 300 | 150 | 1.2/1.0 | |
QJ-C-400×100×1.5/1.2 | 400 | 100 | 1.5/1.2 | |
QJ-C-400×150×1.5/1.2 | 400 | 150 | 1.5/1.2 | |
QJ-C-400×200×1.5/1.2 | 400 | 200 | 1.5/1.2 | |
QJ-C-500×100×1.5/1.2 | 500 | 100 | 1.5/1.2 | |
QJ-C-500×150×1.5/1.2 | 500 | 150 | 1.5/1.2 | |
QJ-C-500×200×1.5/1.2 | 500 | 200 | 1.5/1.2 | |
托盤式 | QJ-P-200×60×1.2/1.0 | 200 | 60 | 1.2/1.0 |
QJ-P-200×100×1.2/1.0 | 100 | 1.2/1.0 | ||
QJ-P-200×150×1.2/1.0 | 150 | 1.2/1.0 | ||
QJ-P-200×200×1.2/1.0 | 200 | 1.2/1.0 | ||
QJ-P-300×100×1.2/1.0 | 300 | 100 | 1.2/1.0 | |
QJ-P-300×150×1.2/1.0 | 150 | 1.2/1.0 | ||
QJ-P-300×200×1.2/1.0 | 200 | 1.2/1.0 | ||
QJ-P-400×100×1.5/1.2 | 400 | 100 | 1.5/1.2 | |
QJ-P-400×150×1.5/1.2 | 150 | 1.5/1.2 | ||
QJ-P-400×200×1.5/1.2 | 200 | 1.5/1.2 | ||
QJ-P-500×100×1.5/1.2 | 500 | 100 | 1.5/1.2 | |
QJ-P-500×150×1.5/1.2 | 150 | 1.5/1.2 | ||
QJ-P-500×200×1.5/1.2 | 200 | 1.5/1.2 | ||
梯級式 | QJ-T-200×60×1.2/1.0 | 200 | 60 | 1.2/1.0 |
QJ-T-200×100×1.2/1.0 | 100 | 1.2/1.0 | ||
QJ-T-200×150×1.2/1.0 | 150 | 1.2/1.0 | ||
QJ-T-300×100×1.2/1.0 | 300 | 100 | 1.2/1.0 | |
QJ-T-300×150×1.2/1.0 | 150 | 1.2/1.0 | ||
QJ-T-400×100×1.5/1.2 | 400 | 100 | 1.5/1.2 | |
QJ-T-400×150×1.5/1.2 | 150 | 1.5/1.2 | ||
QJ-T-400×200×1.5/1.2 | 200 | 1.5/1.2 | ||
QJ-T-500×100×1.5/1.2 | 500 | 100 | 1.5/1.2 | |
QJ-T-500×150×1.5/1.2 | 150 | 1.5/1.2 | ||
QJ-T-500×200×1.5/1.2 | 200 | 1.5/1.2 |
安裝方式

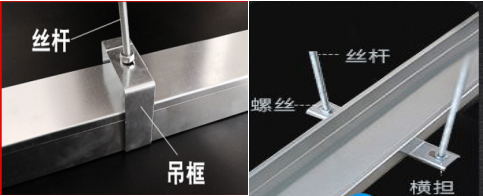

1.吊裝

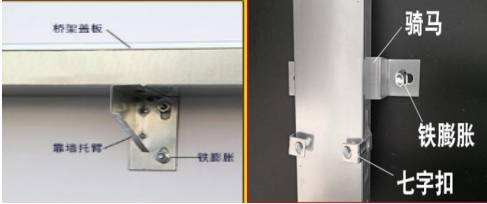

2.靠墻裝

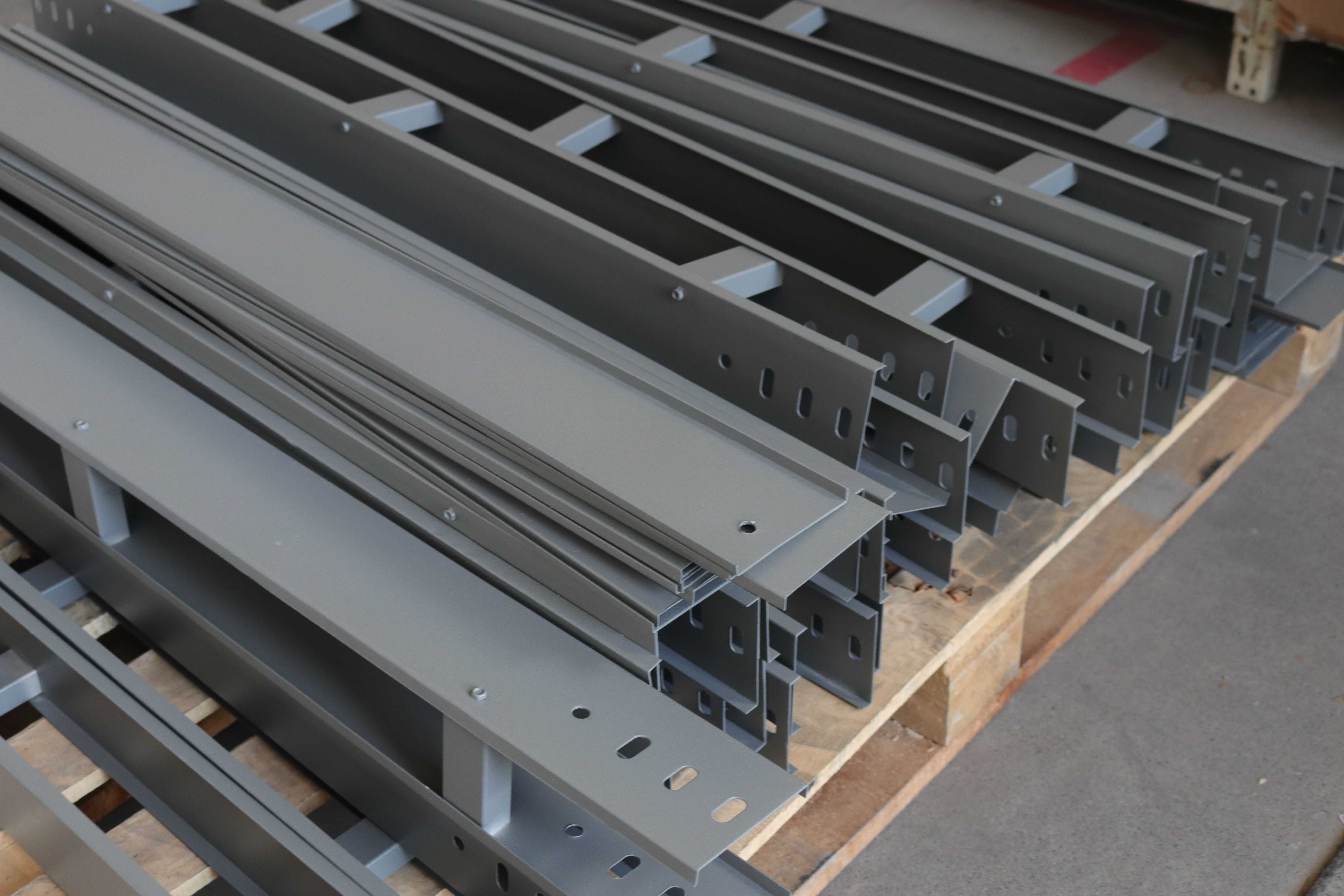

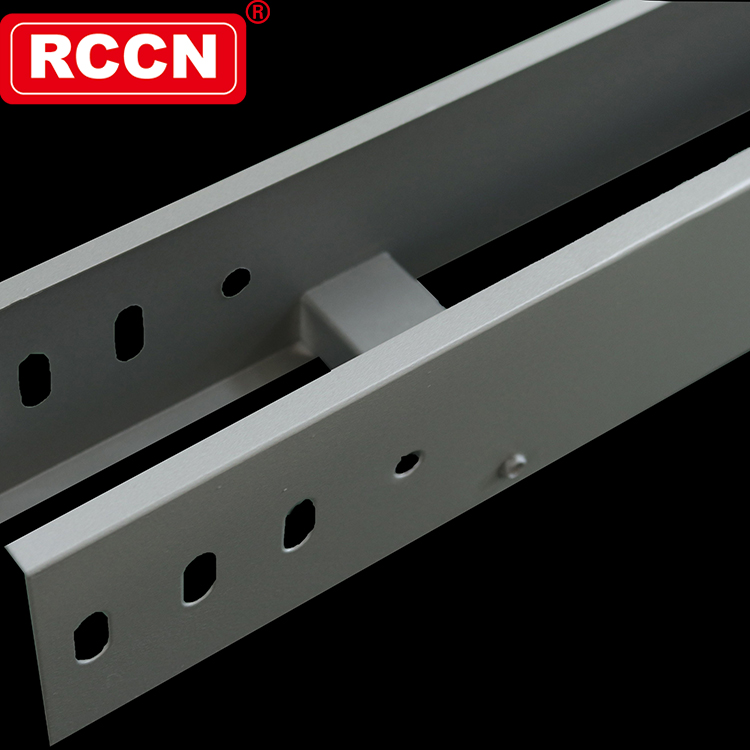

圖片介紹
