阻燃性測試簡介:
材料的可燃性是指在規定的試驗條件下,材料或制品進行有焰燃燒的能力。它包括了是否容易點燃,以及能否維持燃燒的能力等有關的一些特性。經過多年的發展,阻燃性測試已經形成多種標準,成為相關業界非常重點的檢測項目。
阻燃性測試目的:
通過對客戶提供的樣品進行燃燒測試,根據燃燒的結果進行相應的等級評級,協助客戶對產品進行品質管控。阻燃等級是非常重要的安全性能之一,是許多認證必不可少的,也是很多國家強制要求的必檢項目。
阻燃性測試應用范圍:
主要應用于塑料、泡沫塑料、薄膜、紡織物、涂料、橡膠、汽車內飾件、電工電子等產品。
檢測標準:
1. GB/T 2408-2008 塑料 燃燒性能的測定 水平法和垂直法
2. GB/T 5169.16-2008 電工電子產品著火危險試驗 第16部分: 試驗火焰 50W 水平與垂直火焰試驗方法
3. GB 4943.1-2011 信息技術設備 安全 第1部分:通用要求
UL 94測試技術
測試對象
UL-94試驗測定用于制造設備和器具的塑料的可燃性,常被用于檢測對于可燃性有特殊要求的產品,其結果會作為最基本的指示。通常被用來評估易點燃性、燃燒速度、火焰?zhèn)鞑ヒ约叭剂系呢暙I等幾個方面,但不僅僅局限于這些用途。
第UL 94阻燃測試等級分類
▲HB級水平燃燒試驗
▲94V-0、94V-1、94V-2級垂直燃燒試驗
▲94V-5 級的垂直燃燒試驗
各阻燃級別的試驗內容
名稱 | 試驗方法 | 要求條件 | 注意事項 |
94HB | 將20mm的火焰傾斜45度,接觸試驗 材料30秒或者未超過30秒?yún)s有1英寸 長度的燃燒,則迅速移走火焰。然 后,從超過1英寸時開始計時。 | A.厚度為3.0-13mm,燃燒速度40mm/min以下。 B.厚度在3.0mm以下燃燒速度75mm/min以下。 |
三個一組時,若其中一個合格, 其余的均應合格。 |
94V-0 |
使火焰接觸樣片10秒,然后計時, 直至燃燒過程自然終止后熄滅, 重新引燃,記錄再次燃燒所需 要的時間。 | A.樣片起火燃燒后時間在10秒以下。 B.5個樣片一組,經過10次燃燒后,合計在50秒以下。 C.燃燒尚未進行到支撐位置。 D.燃燒墜落物不引燃地面棉。 E.第二次接觸火焰后,火光閃爍時間在30秒以下。 |
五個一組時,若其中一個不合格, 則另選5個再次測試。 合計燃燒時間為:V-1級251-255秒; V-2級251-255。該組必須全部合格。
|
94V-1 | A.樣片起火燃燒后時間在30秒以下。 B.B.5個樣片一組,經過10次燃燒后,合計在250秒以下。 C.燃燒尚未進行到支撐位置。D.燃燒墜落物不引燃地面棉。 E.第二次接觸火焰后,火光閃爍時間在30秒以下 | ||
94V-2 | A.樣片起火燃燒后時間在10秒以下。 B.5個樣片一組,經過10次燃燒后,合計在250秒以下。 C.燃燒尚未進行到支撐位置。 D.燃燒墜落物不引燃地面棉。 E.第二次接觸火焰后,火光閃爍時間在30秒以下。 | ||
94V-5 |
火焰接觸5秒,在移走火焰5秒, 如此反復5次。第五次移走火 焰后,觀察有無燃燒墜落物, 記錄燃燒時間和燃燒長度。
| A.經5次接觸火焰后,燃燒光閃合計時間不超過60秒。 B.無燃燒物墜落。 C.接觸火焰部位未受嚴重損傷。 D.平板測試時經過5次引火后有小孔形成。 |
五個一組時,若其中1個不合格, 則其余的必須全部合格。 |
具體分級指標如下:
94V-0 | 94V-1 | 94V-2 | 94V-5 | |
式樣數 | 5 | 5 | 5 | 5 |
點燃次數 | 2 | 2 | 2 | 2 |
5個試條10次點燃總有焰燃燒時間最大值 | 50 | 250 | 250 | 250 |
每次點燃后單個的試條有焰燃燒時間最大值 | 10 | 30 | 30 | 60 |
每二次點燃后單個的試條無焰燃燒時間 | 30 | 60 | 60 | 60 |
有無焰熔滴 | 無 | 無 | 僅允許短時間燃燒 | 無 |
實驗方法
UL-94測試方法(按照美國國家所制定的UL-94方法)被廣泛應用于相關的可燃性測定以及評價用在電力和電子設備的塑料的滴出物。
圖1 V-0、V-1、V-2級別的UL-94測試方法原理圖

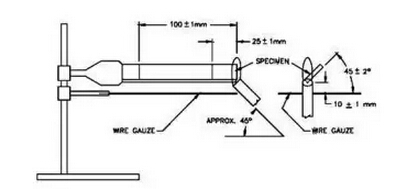

圖2 HB級別的UL-94測試方法原理圖
實驗過程中一般使用甲烷作為主要的燃燒氣體,燃燒火焰一般有20mm和125mm兩種,在兩組實驗中分別調節氣流量在105ml/min和965ml/min左右,并每月對火焰矯正一次。
實驗注意事項:如果肉眼很難辨別燃燒和發光,可以將一團約為50mm見方的吸水性棉團放在有疑問的區域并用鑷子夾緊,若棉團燃燒則證明該區域是燃燒段。如果在任何一次供火實驗時火焰熄滅,令取試樣進行實驗。唯一例外的是實驗火焰如果是放氣直接造成的,在這種情況下立即向試樣供火并直至供火時間達到10±0.5s。
★ 樣品條件
1.23±2℃和50±5℃RH條件下至少放置48小時;
2.在70±1℃下放置168小時,然后在23±2℃的干燥器中冷卻4小時;
3.實驗室溫度為15-35℃,濕度為45-75%;
4.干燥器中的棉花至少在使用24小時之前放置;
5.樣本和棉花應在30分鐘內使用。
