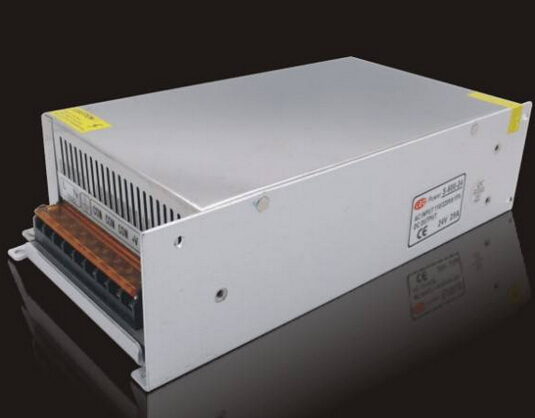

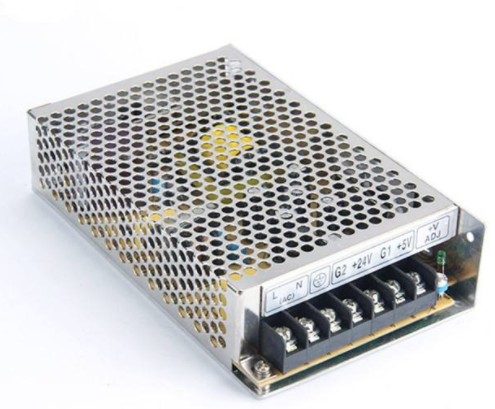

1． 反復短路測試

◆ 測試說明

在各種輸入和輸出狀態下將模塊輸出短路，模塊應能實現保護或回縮，反復多次短路，故障排除后，模塊應該能自動恢復正常運行。

◆ 測試方法

a、空載到短路：在輸入電壓全范圍內，將模塊從空載到短路，模塊應能正常實現輸出限流或回縮，短路排除后，模塊應能恢復正常工作。讓模塊反復從空載到短路不斷的工作，短路時間為1s，放開時間為1s，持續時間為2小時。這以后，短路放開，判斷模塊是否能夠正常工作。

b、滿載到短路：在輸入電壓全范圍內，將模塊從滿載到短路，模塊應能正常實現輸出限流或回縮，短路排除后，模塊應能恢復正常工作。讓模塊從滿載到短路然后保持短路狀態2小時。然后短路放開，判斷模塊是否能夠正常工作。

c、短路開機：將模塊的輸出先短路，再上市電，再模塊的輸入電壓范圍內上電，模塊應能實現正常的限流或回縮，短路故障排除后，模塊應能恢復正常工作，重復上述試驗10次后，讓短路放開，判斷模塊是否能夠正常工作。

◆ 判定標準

上述試驗后，電源模塊開機能正常工作；開機殼檢查，電路板及其他部分無異常現象（如輸入繼電器在短路的過程中觸電是否粘住了等），合格；否則不合格。

2． 反復開關機測試

◆ 測試說明

電源模塊輸出帶最大負載情況下，輸入電壓分別為220v，（輸入過壓點－5v）和（輸入欠壓點＋5v）條件下，輸入反復開關，測試電源模塊反復開關機的性能。

◆ 測試方法

a、輸入電壓為220v，電源模塊快帶最大負載，用接觸器控制電壓輸入，合15s，斷開5s（或者可以用ac source進行模擬），連續運行2小時，電源模塊應能正常工作；

b、輸入電壓為過壓點－5v，電源模塊帶最大負載，用接觸器控制電壓輸入，合15s，斷開5s（或者可以用ac source進行模擬），連續運行2小時，電源模塊應能正常工作；

c、輸入電壓為欠壓點－5v，電源模塊帶最大負載，用接觸器控制電壓輸入，合15s，斷開5s（或者可以用ac source進行模擬），連續運行2小時，電源模塊應能正常工作。

◆ 判斷標準

以上試驗中，電源模塊工作正常，試驗后電源模塊能正常工作，性能無明顯變化，合格；否則不合格。

3 ．輸入低壓點循環測試

◆ 測試說明

一次電源模塊的輸入欠壓點保護的設置回差，往往發生以下情況：輸入電壓較低，接近一次電源模塊欠壓點關斷，帶載時欠壓，斷后，由于電源內阻原因，負載卸掉后電壓將上升，可能造成一次電源模塊處于在低壓時反復開發的狀態。

◆ 測試方法

電源模塊帶滿載運行，輸入電壓從（輸入欠壓點－3v）到（輸入欠壓點＋3v）緩慢變化，時間設置為5～8分鐘，反復循環運行，電源模塊應能正常穩定工作，連續運行最少0．5小時，電源模塊性能無明顯變化。

◆ 判定標準

一次電源模塊正常連續運行，最少0．5小時后性能無明顯變化，合格；否則不合格。

4 ．輸入瞬態高壓測試

◆ 測試說明

pfc電路采用平均值電路進行過欠壓保護，因此在輸入瞬態高壓時，pfc電路可能會很快實現保護，從而造成損壞，測試一次電源模塊在瞬態情況下的穩定運行能力以評估可靠性。

◆ 測試方法

a、額定電壓輸入，用雙蹤示波器測試輸入電壓波形合過壓保護信號，輸入電壓從限功率點加5v跳變?yōu)?00v，從示波器上讀出過壓保護前300v的周期數n，作為以下試驗的依據。

b、額定輸入電壓，電源模塊帶滿載運行，在輸入上疊加300v的電壓跳變，疊加的周期數為（n－1），疊加頻率為1次／30s，共運行3小時。

◆ 判定標準

一次電源模塊在上述條件下能夠穩定運行，不出現損壞或其他不正?，F(xiàn)象，合格；否則不合格。

5 ．輸入電壓跌落及輸出動態負載

◆ 測試說明

一次模塊在實際使用過程中，當輸入電壓跌落時，電源模塊突加負載的極限

況是可能發生的，此時功率器件、磁性元件工作在最大瞬態電流狀態，試驗可以檢驗控制時序、限流保護等電路及軟件設計的合理性。

◆ 測試方法

a、將輸入電壓調整為在欠壓點＋5v（持續時間為5s）、過壓點－5v（持續時間為5s）之間跳變，輸出調整在最大負載（最大額定容量，持續時間為500ms）、空載（持續時間為500ms）之間跳變，運行1小時；

b、將輸入電壓調整為欠壓點＋5v（持續時間為5s）、過壓點－5v（持續時間為5s）之間跳變，輸出調整在最大負載（最大額定容量，持續時間為1s）、空載（持續時間為500ms）之間跳變，運行1小時。

◆ 判定標準

在上述條件下，應能穩定運行，不出現損壞或其他不正?，F(xiàn)象，合格；否則不合格。若出現損壞情況，記錄故障問題，以提供分析損壞原因的依據。

6 ．高壓空載，低壓限流態運行試驗

◆ 測試說明

高壓空載運行是測試模塊的損耗情況，尤其是帶軟開關技術的模塊，在空載情況下，軟開關變?yōu)橛查_關，模塊的損耗相應增大。低壓滿載運行是測試模塊在最大輸入電流時，模塊的損耗情況，通常狀態下，模塊在低壓輸入、滿載輸出時，效率最低，此時模塊的發熱最為嚴重。

◆ 測試方法

a、將模塊的輸入電壓調整為輸入過壓保護點－3v，模塊的輸出為最低輸出電壓，空載運行，此時，模塊的占空比為最小，連續運行2小時，模塊不應損壞；

b、將模塊的輸入電壓調整為欠壓點＋3v，模塊的輸出為最高輸出電壓的拐點狀態，此時模塊的占空比為最大，連續運行2小時，模塊不應出現損壞；

c、將模塊的輸入電壓調整為效率最低點時的輸入電壓，模塊輸出為最高輸出電壓的拐點狀態，連續運行2小時，模塊不應損壞；

d、將模塊的輸入電壓調整為過壓點－3v，模塊的輸出為最高輸出電壓的拐點狀態，此時模塊的占空比為最大，連續運行2小時，模塊不應出現損壞；

e、將模塊的輸入電壓調整為效率最低點時的輸入電壓，模塊輸出為最高輸出電壓的拐點狀態，連續運行2小時，模塊不應損壞。

注意：上述的測試，必須在規格書規定的最高工作溫度下進行。

◆ 判定標準

在上述條件下工作，模塊沒有出現損壞，合格；否則不合格。
