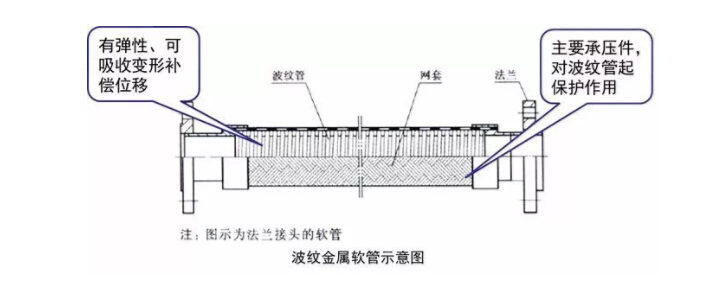

波紋金屬軟管是現代工業管路中一種高品質的柔性管道,具有良好的柔軟性、抗疲勞性及承壓高、耐溫性好、耐腐蝕、密封性強等諸多特性。主要由波紋管、網套和接頭組成,如圖所示。
波紋金屬軟管選型應綜合考慮以下因素:介質性質、通徑及壓力、接頭形式、位移方式、最小彎曲半徑及長度等,選型不當可能造成金屬軟管早期失效,釀成重大的人身或設備事故。
1.類型:為補償管道位移、安裝偏差和基礎沉降,吸收振動及降低噪聲等,宜選用環形波紋管金屬軟管;對壓力較高但不頻繁發生位移及振動的場合,宜選用螺旋波紋管金屬軟管。2.介質性質-材質:根據介質的腐蝕性、溫度等選擇合適材質的金屬軟管。
3、接頭形式:球面型、錐面型、平面活接頭型、快速接頭型、管螺紋型、法蘭型和接管型。4、金屬軟管的長度:4.1 減振、消音用金屬軟管長度

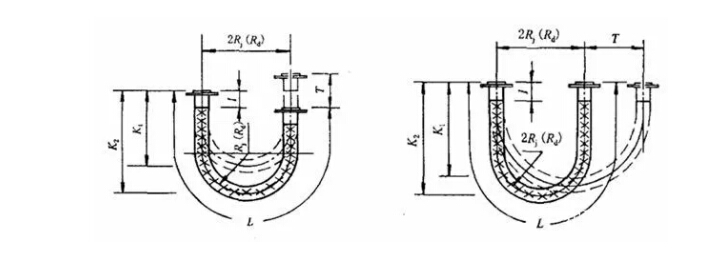

4.2角位移用金屬軟管長度4.3 180°彎曲軸向移動時金屬軟管長度;4.4 180°彎曲徑向移動時金屬軟管長度;

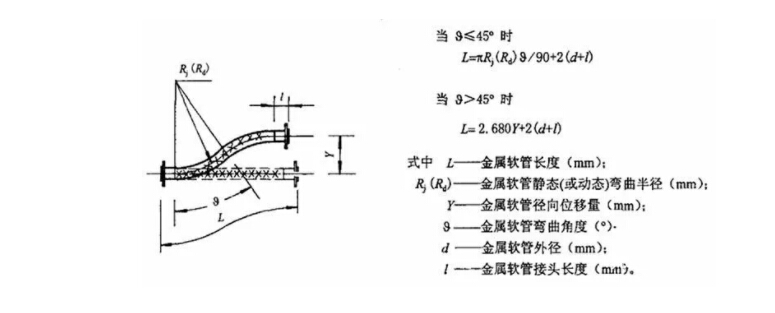

5.徑向位移用的金屬軟管長度

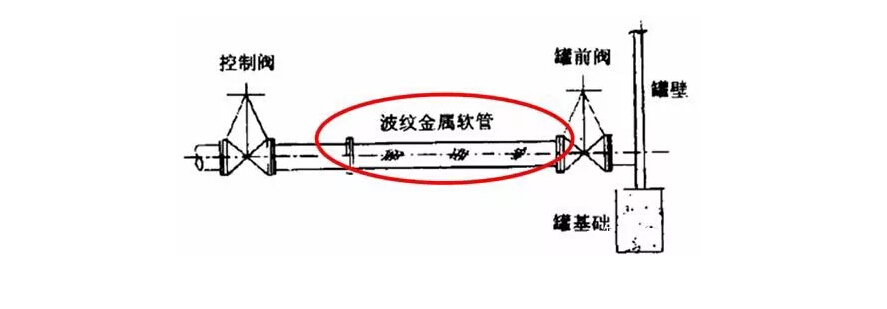

波紋金屬軟管安裝注意事項:金屬軟管應設置在罐前閥與管線連接處,使儲罐與管線之間形成軟連接。當罐前管線工藝流程處于帶壓狀態時,安裝金屬軟管時應設置控制閥。安裝金屬軟管時要防止焊渣飛濺到軟管上。不應采用強緊法蘭、螺栓的方法消除安裝偏差。金屬軟管安裝后距自然地面的高度應大于其橫向位移補償量。在金屬軟管上不應設置任何托架或支撐。
