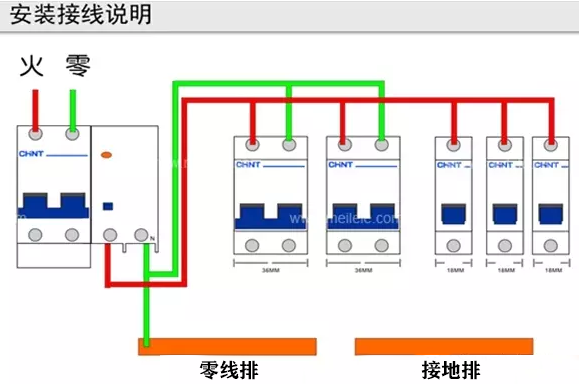

如圖，紅色的是火線，綠色的是零線，前面的是漏電保護開關，后面的是斷路器（空氣開關）。通過漏電斷路器，讓我們明白了漏電對于人身安全是多么的重要。再次看見漏電斷路器接線圖的時候，我們也就會明確這種方式所帶給我們的作用到底有多大。漏電斷路器主要的作用就是當人發(fā)生漏電或者是觸電事故之時，漏電斷路器的裝置就會馬上切斷電源，保障人們的安全，防止觸電事故的發(fā)生。此外還有一些漏電斷路器接線圖之中，還設置了一些其他設備，讓漏電斷路器兼有短路、過載功能。
漏電開關接線時上面接進線，下面接出線，注意相線（俗稱火線）和零線的位置不要接錯，看開關上面的標記，如果沒有標記就左邊接相線，右邊接零線。特別要注意的是用電設備取的零線不能一部分取自漏電開關的上端，一部分取自漏電開關的下端，如果這樣做了，漏電開關就會合不上閘。換一種說法就是即你用了經過漏電開關的相線，就要用經過漏電開關的零線。通上電的漏電開關用手輕按上面的試驗按鈕，漏電開關應該立即跳閘，以后每個月按一次，以確認漏電開關的漏電保護功能有效。注：在通電狀態(tài)下頻繁的按試驗按鈕，將影響開關的使用壽命。漏電斷路器為分單相線接線和三相線接線。單相接線又分四組接線法和多組接線法。看你說的完全正確。至于你使用C60漏電斷路器完全能滿足你上述電器使用。C60額定電流使用范圍：1A-63A。P=UI=220V*63A=13860W。你上面的所有的電器總功率相加也不會超過漏電斷路器額定功率，所以使用是安全的。
