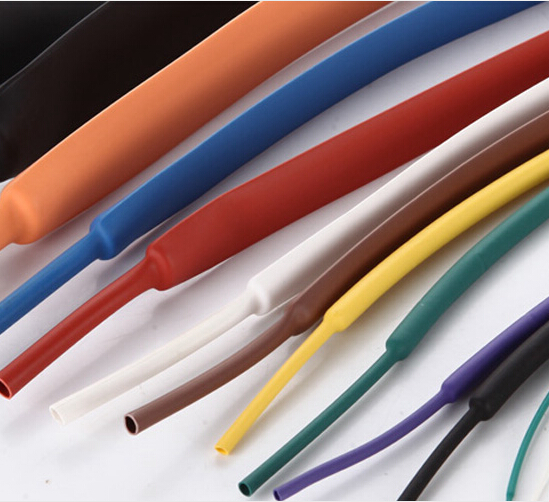

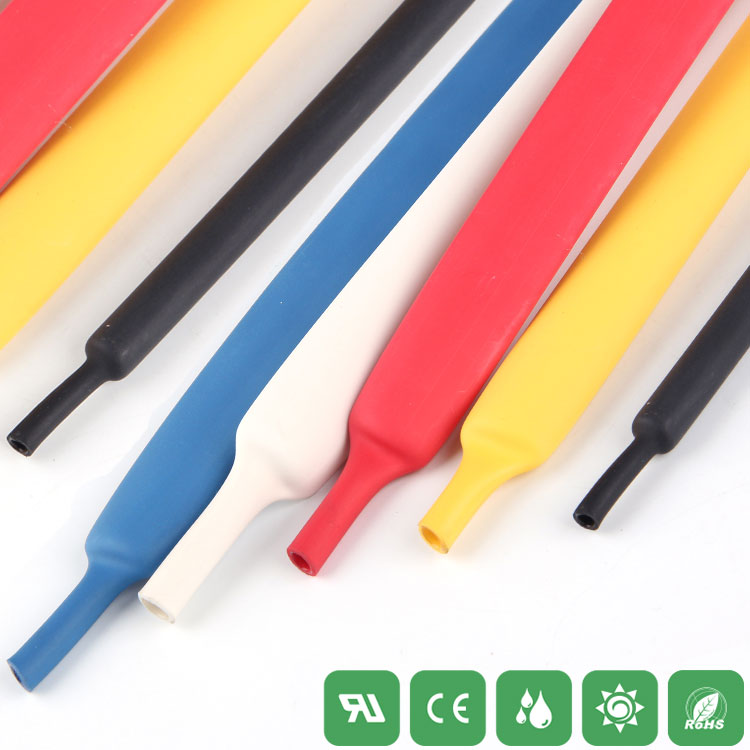

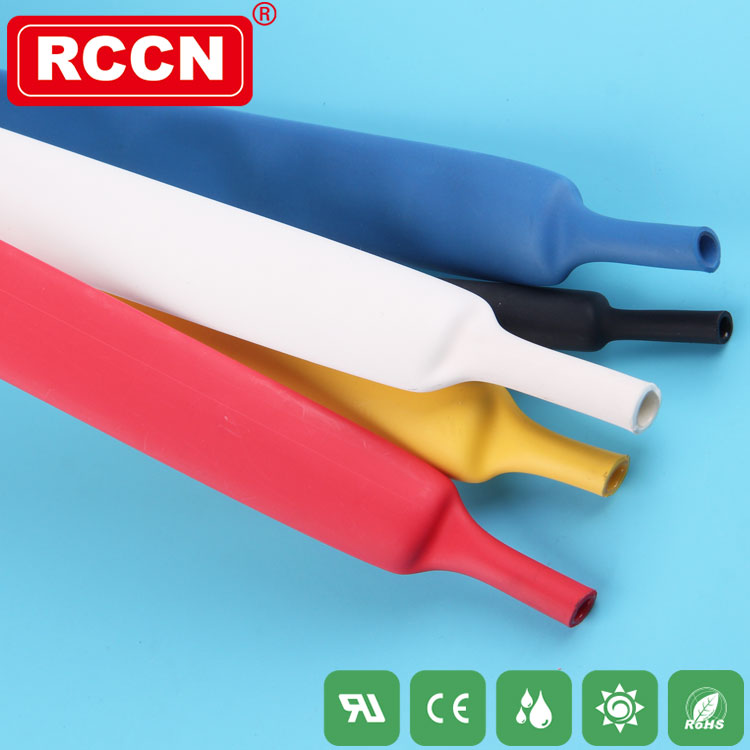

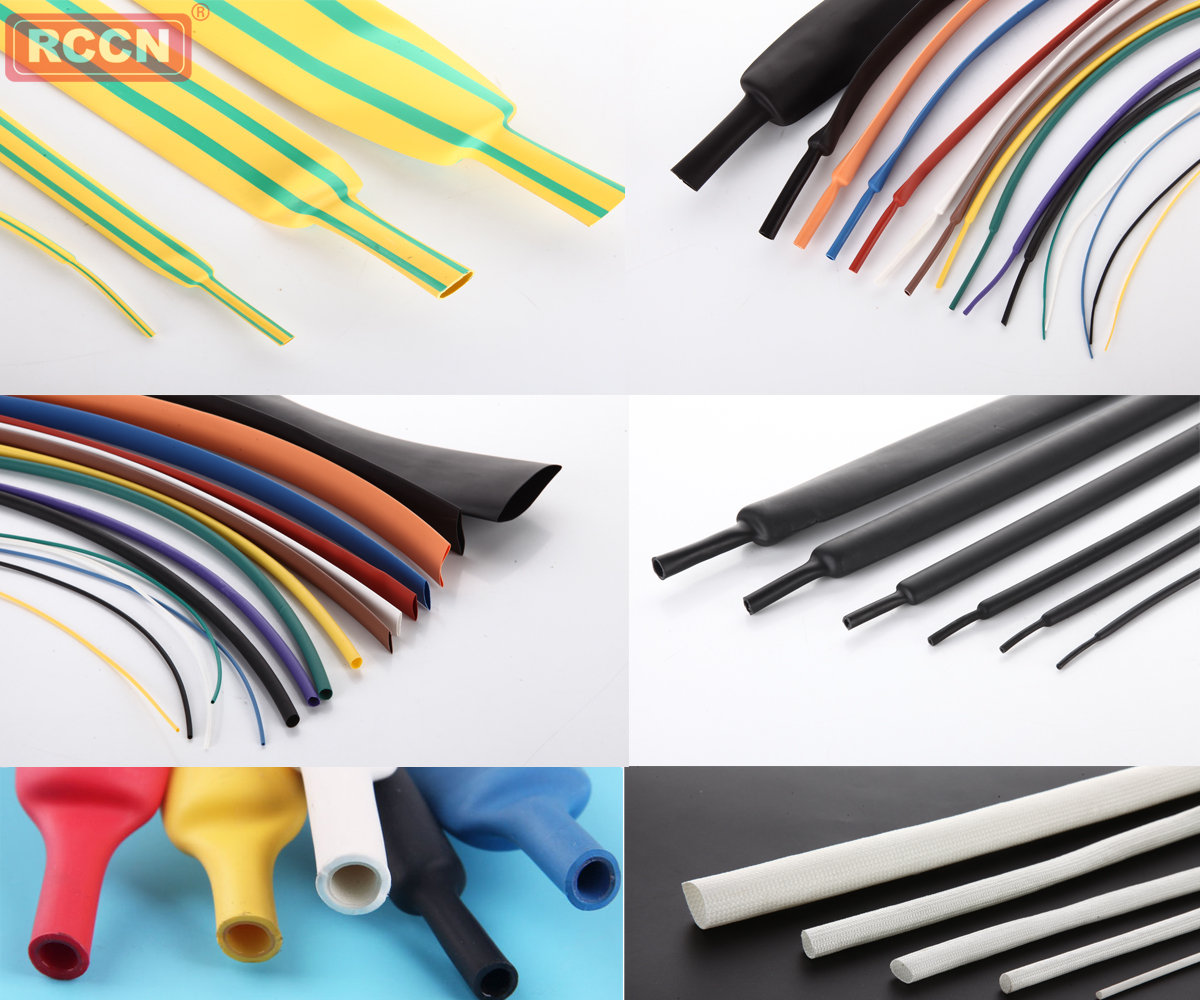

熱縮管在電路中的主要作用是保護重要器件和電路不受到傷害與影響，其雖然不對電路的運行產生任何影響，但有時也是決定整個設計成敗的關鍵點。在本文中，將為大家介紹熱縮管的常見阻燃等級，快來一起看看吧。

　　UL，VW-1測試標準

　　UL，VW-1測試標準是較為常見的一種標準，實驗規定試樣保持垂直，用試驗用的噴燈(火焰高度125mm，熱功率500W)燃燒15秒鐘，然后停止15秒鐘，反復5次。

　　合格標準為：1、余火焰不可超過60秒鐘。2、試樣不可燒損25%以上。3、墊在底部的外科用棉不可被落下物引燃。

　　UL94中共有12種：HB、V-0、V-1、V-2、5VA、5VB、VTM-0、VTM-1、VTM-2、HBF、HF-1、HF-2。

　　可燃性UL94等級是應用最廣泛的塑料材料可燃性能標準。它用來評價材料在被點燃后熄滅的能力。根據燃燒速度、燃燒時間、抗滴能力以及滴珠是否燃燒可有多種評判方法。每種被測材料根據顏色或厚度都可以得到許多值。當選定某個產品的材料時，其UL等級應滿足塑料零件壁部分的厚度要求。UL等級應與厚度值一起報告，只報告UL等級而沒有厚度是不夠的。

　塑料阻燃等級由HB、V-2、V-1、V-0、5VB向5VA逐級遞增：

　　HB：UL94標準中最底的阻燃等級。要求對于3到13毫米厚的樣品，燃燒速度小于40毫米每分鐘;小于3毫米厚的樣品，燃燒速度小于70毫米每分鐘;或者在100毫米的標志前熄滅。

　　V-2：對樣品進行兩次10秒的燃燒測試后，余焰&余燃在60秒內熄滅。滴落的微?？牲c(diǎn)燃棉花。

　　V-1：對樣品進行兩次10秒的燃燒測試后，余焰&余燃在60秒內熄滅。滴落的微粒不可點燃棉花。

　　V-0：對樣品進行兩次10秒的燃燒測試后，余焰&余燃在30秒內熄滅。滴落的微粒不可點燃棉花。

　　5VB：對樣品進行五次5秒的燃燒測試后，余焰&余燃在60秒內熄滅。滴落的微粒不可點燃棉花.對于塊狀樣品允許被燒穿。

　　5VA：對樣品進行五次5秒的燃燒測試后，余焰&余燃在30秒內熄滅。滴落的微粒不可點燃棉花。對于塊狀樣品不允許被燒穿。

　以上級別中：.VW-1與FT1同一個等級。FT2最容易通過，等級最低。

　　VW-1嚴格于FT1，二者都是垂直燃燒，判定標準:1、燃燒標記(牛皮紙)不能被炭化超過25%;2、5次15秒的燃燒續燃時間不能超過60秒;3、燃燒滴落物不能引燃棉花;VW-1要求滿足1、2、3;FT1只要求滿足1、2

　　對于電線行業來說，UL94的V-2、V-1、V-0、5VA，5VB考核的是電線所用的材料，測試時要另外用測試材料制定標準樣本，不會在電線上標識。-

　　VW-1VW-2FT-1FT-2考核的是電線本身，測試通過后，可以在電線上標識對應的等級。電線的阻燃跟UL94的阻燃完全是兩個不同的東西，打個比方一種絕緣材料能通過UL94的V-0但不一定就能通過VW-1;

　　另外UL94是絕緣材料的阻燃，而電線的阻燃要求一般是在UL758621581上;所以V-0V-1等UL94里面的阻燃根本就不是電線的阻燃;在AWM線材上就沒有印VW-1/FT1與UL94中V0燃燒試驗在設備就有很大區別：

　　1、火焰的高度與溫度就不同;

　　2、測試時所用的甲烷流量也不同;

　　3、甲烷的背壓力也不同;

　　4、燃燒箱的體積也有區別：VW-1要求大于4立方，而V0只要求大于0.5立方便可;

　　5、燃燒次數也不同0Gr4OG\x06;

      6、燃燒結果中：V0要求記錄殘灼時間，而VW-1則不用。

　　UL1581中的電線燃燒方式

　　1、VW-1：垂直燃燒測試(UL電線燃燒等級);

　　2、FT1：垂直燃燒測試;

　　3、FT2：水平燃燒測試;

　　4、FT4：垂直燃燒測試;

　　5、FT6：水平燃燒和煙熏測試(FT類的燃燒等級是CSA標準的電線燃燒等級);

但UL94中的5V級燃燒與VW-1燃燒的試驗條件與試驗方法差不多，比較接近。注意：不管是VW-1還是UL94燃燒試驗設備，都得參照ASTM5025與ASTM5027，UL1581與UL94只是試驗方法，試驗設備的要求一定要ASTM標準。

　　本文對熱縮管阻燃等級進行了非常詳細的介紹，并對其中一些阻燃等級標準之間的區別加以區分。
