斷路器可以保護家里的線路，一旦家里的線路發生故障，斷路器就能夠自動跳閘，進而減小事故損失，可以說斷路器是家里的必備電器，但是斷路器應該怎么接呢？

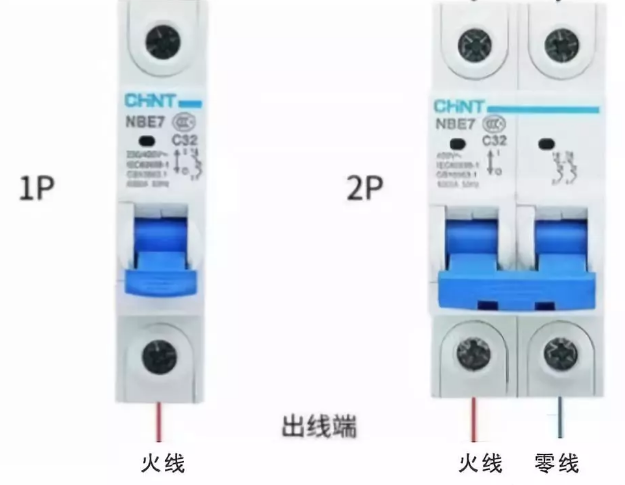

要想知道斷路器怎么接，先來了解一些斷路器的命名或者說種類，在生活中是不是經常聽到1P、2P或者1P+N，當然還有3P，4P的，到底是什么意思呢？其實P前面的數字表示的意義就是這個斷路器能夠控制的線路個數，比如說1P就只能控制一根線的通斷，當線路發生短路時，斷路器自動跳閘，斷開火線（僅能斷開一根線）。而2P呢可以控制兩根線的通斷，還是假設當線路發生短路時，斷路器能夠自動跳閘，但是2P是可以同時斷開兩個線路，零線火線都能斷開。

以此類推3P就是表示能夠控制三個線路的通斷，一般在380V的三相電機上能夠用到。可能會有朋友會問那2P和1P+N有什么區別呢，N一般表示零線，而1P只能控制一個線路的通斷，所以當短路時，2P的那個零線能夠斷開，但是1P+N的不能斷開。

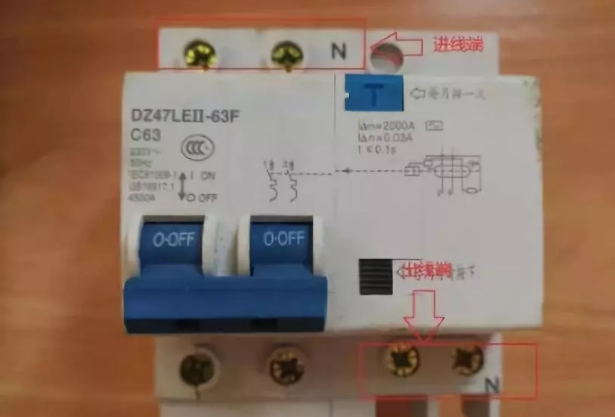

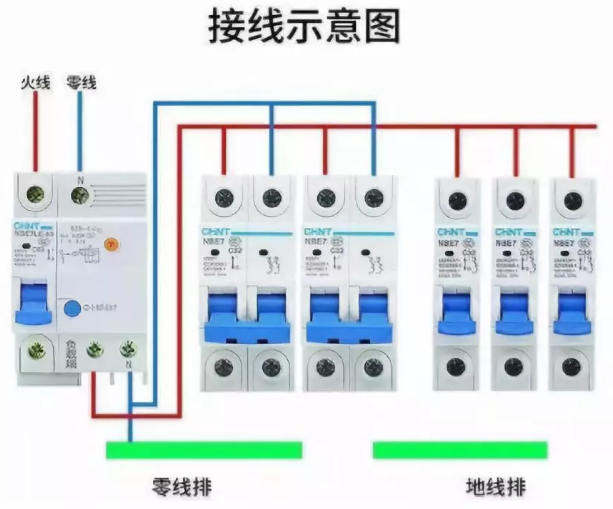

那斷路器應該怎么連線呢？可以讓斷路器朝向自己，我們以2P的斷路器為例，就像下面這張圖一樣，上面的兩個接線柱一般是表示進線端，下面的兩個接線柱表示出線端，由于這是一個2P的斷路器，所以它能夠控制兩個線路的通斷，在接線柱的一側標注有大寫字母N的就表示此接線柱接零線，則另一個就是接火線。其實像上面說的斷路器功率一般都很大（對于家庭用電所用功率來說），為了安全一般在線路的后面還會再加幾個1P的斷路器，這種斷路器一般功率都比較小，為了看起來更直觀我在網上找了一張圖片，對于1P的斷路器，直接接一個從2P斷路器出來的火線就可以了，就像下圖中的右面那三個斷路器，當然對于2P的可以繼續接一根火線一根零線，如果在斷路器上沒有標注N的符號，一般按照左火右零來接，這個和插座上正好相反，插座上的標準接法是左零右火。
