【接線端子】什么是接線端子 接線端子種類 接線端子怎么接線

什么是接線端子

接線端子是為了方便導線的連接而應用的，它其實就是一段封在絕緣塑料里面的金屬片，兩端都有孔可以插入導線，有螺絲用于緊固或者松開，比如兩根導線，有時需要連接，有時又需要斷開，這時就可以用端子把它們連接起來，并且可以隨時斷開，而不必把它們焊接起來或者纏繞在一起，很方便快捷。而且適合大量的導線互聯，在電力行業就有專門的端子排，端子箱，上面全是接線端子，單層的、雙層的，電流的，電壓的，普通的，可斷的等等。一定的壓接面積是為了保證可靠接觸，以及保證能通過足夠的電流。

接線端子種類

1、插拔式

由兩部分插拔連接而成，一部分將線壓緊，然后插到另一部分，這部分在焊接到PCB板上。 此接底部機械原理，此防振動設計確保了產品長期的氣密連接和成品的使用可靠性。插座兩端可加裝配耳，裝配耳在很大程度上可以保護接片并且可以防止接片排列位置不佳，同時這種插座設計可以保證插座可以正確的插進母體。插座也可以有裝配扣位和鎖定扣位。裝配扣位可以起到更加穩固地固定到PCB板上，鎖定扣位可以在安裝完成后鎖定母體和插座。各種各樣的插座設計可以搭配不同母體的插入方法，比如說：水平、垂直或傾斜向印刷電路板等，可以根據客戶的要求選擇不同的方式。既可以選擇公制線規也可以選擇標準線規，是市場上最熱銷的端子類型。

2、柵欄式

是能夠?qū)崿F(xiàn)安全、可靠、有效的連接，特別是在大電流，高電壓的使用環境中應用比較廣泛。

3、彈簧式

是利用彈簧性裝置的新型接線端子，已廣泛應用于世界電工和電子工程工業：照明、電梯升降控制、儀器儀表、電源、化學和汽車動力等。

4、軌道安裝

采用了可靠的螺紋連接技術、電子熔斷技術和最新的電連接技術，廣泛用于電力電子、通訊、電氣控制和電源等領域。

5、軌道式

采用壓線和獨特的螺紋自鎖設計，使得接線連接可靠、安全。該系列接線端子外觀設計美觀大方，可配用多種附件，如短路片、標識條、擋板等。

6、穿墻式

采用螺釘連接線技術，絕緣材料為PA66(阻燃等級：UL94，V-0），連接器采用優質的高導電金屬材料。

H型穿墻式接線端子可并排安裝在為1mm到10mm等厚度的面板上，可自動補償調整面板厚度的距離，組成任意極數的端子排，而且可以使用隔離板來增加空氣間隙和爬電距離。不需要任何工具便可將穿墻式接線端子牢固的安裝在面板上矩形預留孔里，安裝極其方便。

H型穿墻式接線端子廣泛應用于一些需要穿墻解決方案的場合：電源、濾波器、電氣控制柜等電子設備。絕緣性能好，防護等級高，用戶只需要直接在外部接線后即可進行工作，省去了許多不必要的接線步驟。UK系列接線端子的絕緣材料用改性的尼龍（PA66），可接4mm2導線電壓為800V電流為41A的電器連接產品

7、WMSTB

PCB接線端子的絕緣材料用改性的進口尼龍（PA66），具有良好的電氣性能和機械性能，不論您需要硬導線與硬導線連接，還是硬導線與多股導線連接，還是多股導線與多股導線連接

8、保險端子

絕緣材料用改性的尼龍（PA66），具有良好的電氣性能和機械性能。螺絲用高強度的銅合金制成，導電體用電解銅制成，壓線框用抗應力裂縫腐蝕的合金銅制成，這些金屬表面還鍍錫或鍍鎳加以保護。全銅接線端子可避免鋼制金屬件和銅導線在潮濕的環境下的電池效應。端子中間有連接孔，可中心連接也可用邊插式連接件連接；可接4mm2導線電壓為800V電流為41A的電器產品

9、試驗端子

起開關作用的滑動金屬件能通過端子壓線框能承受最大的工作電流，切換時用螺絲刀松開螺絲，移動滑塊就行，開關位置就一目了然；其兩端設有測試插座，配用相應的測試端頭就可以進行連接測試，測量電流時可不中斷操作?？山与妷簽?60V電流為57A的控制回路。

10、通用型

顏色為灰色端子

厚:6.2導線截面:0.2-4:32A:500V可安裝在U型或G型軌上，雙層型接線端子具有通用型端子在相同的位置上兩倍的接線容量，其上下兩層在設計上錯開了2.5mm的空間，不僅在視覺上條理分明，同時在上層接線的情況下，螺絲刀能在下層區域內很方便的接線作業，且標識清晰。

11、光隔端子

利用現有軌道式接線端子框式螺釘 連接技術，并加裝了電子元器件組成的電路，實現了光電過程的傳輸耦合。

自動控制的核心是控制單元必須與各傳感器和執行器可靠地隔離開，以免干擾，三門灣WUKG2光隔端子能夠很好地完成這一功能，并保證現場信號與電子控制裝置所要求的低電壓相匹配，還可以作過程控制的外圍設備與控制，信號和調節器裝置之間的接口元件，且適用于不同的電壓和功率范圍。

光隔端子具有控制端信號損耗下、切換頻率高、無機械觸點抖動、無磨損切換、絕緣電壓高、不怕振動、不受位置影響且壽命長等優點，因此在自動控制領域得到廣泛應用。

接線端子怎么接線

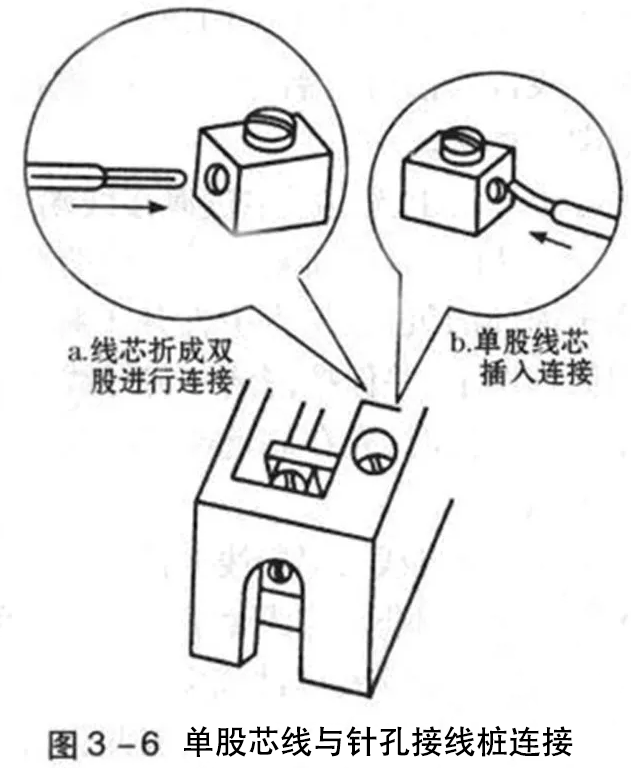

1、線頭與針孔接線樁的連接單股芯線與接線樁連接時，最好按要求的長度將線頭折成雙股并排插人針孔，使壓接螺釘頂緊在雙股芯線的中間，如圖3一6a所示。如果線頭較粗，雙股芯線插不進針孔，也可將單股芯線直接插人，但芯線在插人針孔前，應朝著針孔上方稍微彎曲，以免壓緊螺釘稍有松動線頭就脫出，如圖3一6b所示。

無論是單股芯線還是多股芯線，線頭插人針孔時必須插到底，導線絕緣層不得插人孔內，針孔外的裸線頭長度不得超過3 mmo凡是有兩個壓緊螺釘?shù)?，?yīng)先擰緊靠近孔口的一個，再擰緊靠近孔底的一個。

2、線頭與螺打平壓式接線樁的連接單股芯線與螺釘平壓式接線樁的連接，是利用半圓頭、圓柱頭或六角頭螺釘加墊圈將線

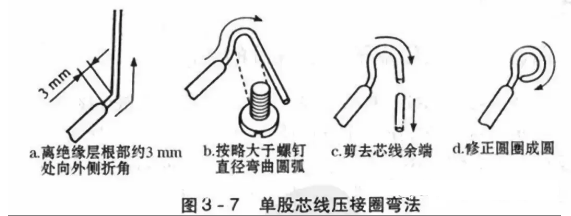

頭壓緊完成連接的。對載流量較小的單股芯線，先將線頭彎成壓接圈(俗稱羊眼圈)，再用螺釘壓緊。為保證線頭與接線端子(接線樁)有足夠的接觸面積，日久不會松動或脫落，壓接圈必須彎成圓形。單股芯線壓接圈彎法如圖3一7所示。

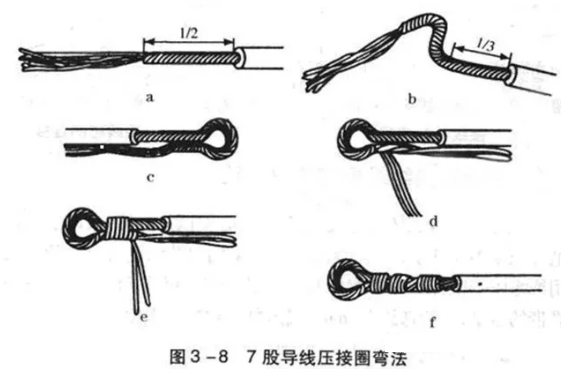

對于橫截面不超過10 mm2的7股及以下多股芯線，應按圖3一8所示方法彎制壓接圈。首先把離絕緣層根部約1/2長的芯線重新絞緊，越緊越好，如圖3一8a所示;

將絞緊部分的芯線，在離絕緣層根部1/3處向左外折角，然后彎曲圓弧，如圖3一8b所示;當圓弧彎曲得將成圓圈(剩下1/4)時，應將余下的芯線向右外折角，然后使其成圓，捏平余下線端，使兩端芯線平行，如圖3一8c所示;把散開的芯線按2根、2根、3根分成三組，將第一組2根芯線扳起，垂直于芯線(要留出墊圈邊寬，如圖3 -8d所示);按七股芯線直線對接的自纏法加工，如圖3 -8e所示。圖3一8f是纏成后的七股芯線壓接圈。對于橫截面超過10mm2的七股以上軟導線端頭，應安裝接線耳。

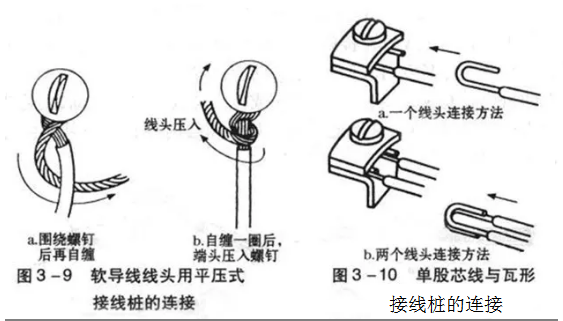

壓接圈與接線端子(接線樁)連接的工藝要求是:壓接圈和接線耳的彎曲方向與螺釘擰緊方向應一致;連接前應清除壓接圈、接線耳和墊圈上的氧化層及污物，然后將壓接圈或接線耳放在墊圈下面，用適當?shù)牧貙⒙葆敂Q緊，以保證接觸良好。壓接時不得將導線絕緣層壓人墊圈內。

將絞緊部分的芯線，在離絕緣層根部1/3處向左外折角，然后彎曲圓弧，如圖3一8b所示;當圓弧彎曲得將成圓圈(剩下1/4)時，應將余下的芯線向右外折角，然后使其成圓，捏平余下線端，使兩端芯線平行，如圖3一8c所示;把散開的芯線按2根、2根、3根分成三組，將第一組2根芯線扳起，垂直于芯線(要留出墊圈邊寬，如圖3 -8d所示);按七股芯線直線對接的自纏法加工，如圖3 -8e所示。圖3一8f是纏成后的七股芯線壓接圈。對于橫截面超過10mm2的七股以上軟導線端頭，應安裝接線耳。

壓接圈與接線端子(接線樁)連接的工藝要求是:壓接圈和接線耳的彎曲方向與螺釘擰緊方向應一致;連接前應清除壓接圈、接線耳和墊圈上的氧化層及污物，然后將壓接圈或接線耳放在墊圈下面，用適當?shù)牧貙⒙葆敂Q緊，以保證接觸良好。壓接時不得將導線絕緣層壓人墊圈內。
