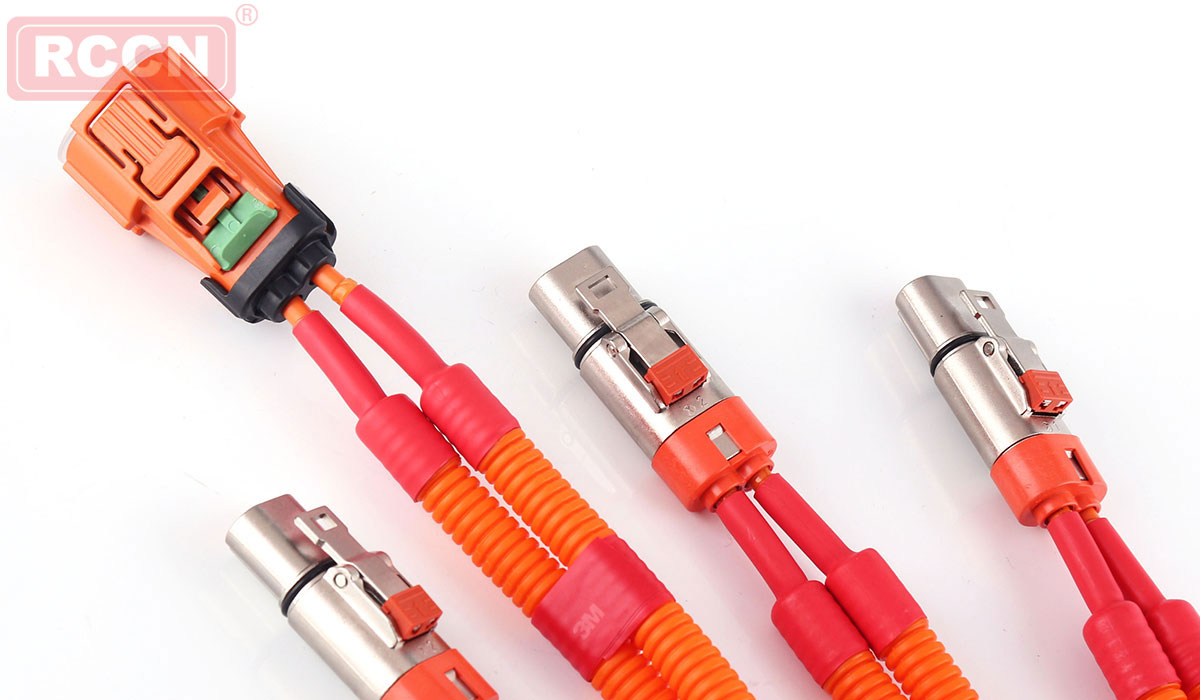

汽車線束是汽車電路的主體，沒有線束的汽車電路。線束指的是其中由銅材料制成的接觸端子(連接器)壓接到線束電纜，然后外部模制的絕緣體或金屬殼體通過線束捆扎形成連接電路的部件。線束產業鏈包括線束電纜、連接器、處理設備、線束制造和下游應用行業，線束應用非常廣泛，可用于汽車、家用電器、計算機和通信設備、各種電子儀表等，機身線束連接整個機身，一般形狀為H形。

應在布置線束之前繪制線束圖。線束圖與電路原理圖不同。電路示意圖是表示各種電氣部件之間的關系的圖像。它不反映電氣元件如何相互連接，并且不受各個電氣元件的尺寸和形狀以及它們之間的距離的影響。線束圖必須考慮各個電氣元件的尺寸和形狀以及它們之間的距離，以及電氣元件如何相互連接。

在線束工廠的技術人員根據線束圖制作線束布線板之后，工人根據布線板的規定切割線。主要的車輛線束一般分為發動機(點火線、 EFI、發電、啟動)、儀表、照明、空調器、輔助電氣等部件，還有主線束和分支線束。完整的車輛主線束具有多個分支線束，就像樹枝和樹枝一樣。主車輛線束通常以儀表板為中心并向前和向后延伸。由于長度關系或易于組裝，一些汽車線束分為前線束(包括儀表、發動機、前燈總成、空調、電池)、后線束(尾燈總成、牌照燈、行李箱燈)、屋頂線束(門、頂燈、音頻揚聲器)等。線束的每一端都將標有數字和字母，以指示電線的連接對象。操作員看到標記正確連接到相應的線束和電氣設備，這在修理或更換線束時特別有用。

同時，線束的顏色分為單色線和雙色線。還規定了顏色的目的，這通常是汽車制造商的定制標準。中國的行業標準僅指定主要顏色，例如，單個黑色專用于地線，紅色單色用于電源線，不能混淆。線束用編織線或塑料帶包裹。為了安全、加工和維護方便，已經取消了編織線包裝，現在用膠帶包裹。線束和線束之間、線束和電氣元件之間的連接，使用連接器或電線接線片。連接器由塑料制成，并具有插頭和插座。線束和線束通過插件連接，線束和電氣元件之間的連接通過插頭或線耳連接。
