人們經常會把橋架和線槽搞混，對這兩者，你是不是也是云里霧里呢？

電纜橋架分為：槽式、托盤式和梯架式、網格式等結構，由支架、托臂和安裝附件等組成。線槽可以分為：絕緣配線槽、撥開式配線槽、迷你型配線槽、分隔型配線槽、室內裝潢配線槽、一體式絕緣配線槽、電話配線槽、日式電話配線槽、明線配線槽、圓形配線管、展覽會用隔板配線槽、蓋式配線槽等。

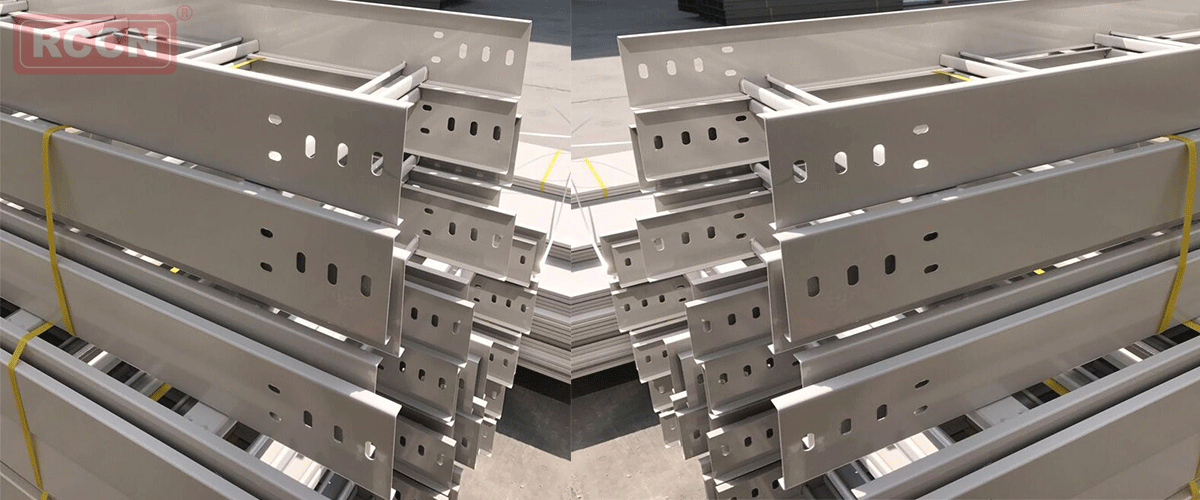

什么是橋架

橋架是一個支撐和放電纜的支架。橋架在工程上用的很普遍，只要鋪設電纜就要用橋架，電纜橋架作為布線工程的一個配套項目，目前尚無專門的規范指導，個生產廠家的規格程式缺乏通用性。

橋架的基本類別

1、梯級式電纜橋架

CQ1-T型梯級式電纜橋架是根據國內外有關資料而改進設計的。它具有重量輕、成本低、造型別具、安裝方便、散熱、透氣好等優點。他適用于一般直徑較大電纜的敷設，適合于高、低壓內鏈動力電纜的敷設。

2、托盤式電纜橋架

托盤式電纜橋架是石油、化工、輕工、電訊等方面應用最廣泛的一種。它具有重量輕、載荷大、造型美觀、結構簡單、安裝方便等優點。它即適用于動力電纜的安裝，也適合于控制電纜的敷設。

3、槽式電纜橋架

槽式電纜橋架是一種全封閉型電纜橋架，它最適用于敷設計算機電纜、通信電纜、熱電偶電纜及其它高靈敏系統的控制電纜等，它對控制電纜屏蔽干擾和重腐蝕環境中電纜的防護都有較好效果。

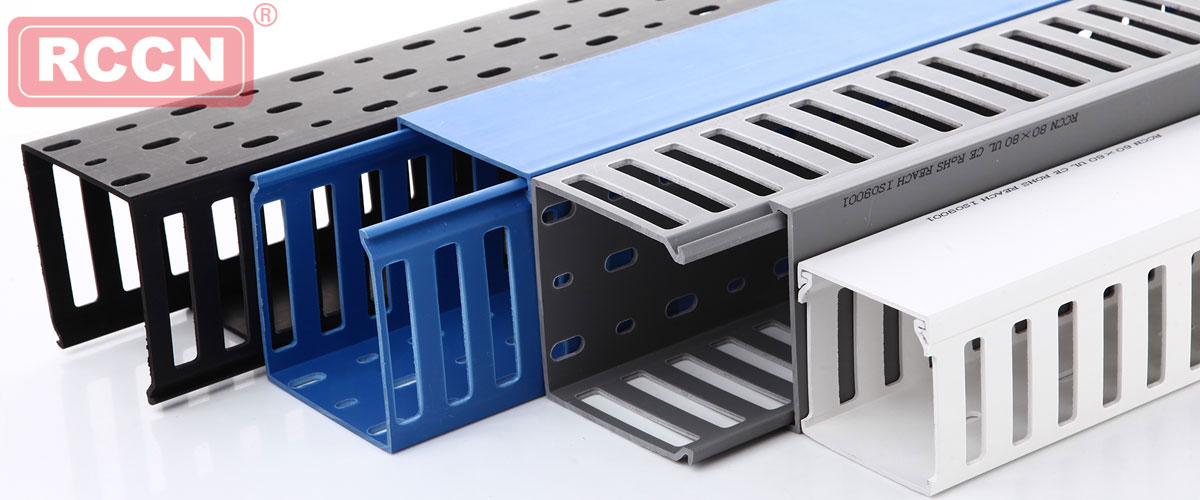

線槽的特性

1、適合大跨距安裝

母線槽外殼采用滾壓成型、體積小、外觀精美，極大地提高廠載荷能力，可在跨距6m母線中心載重60Kg，撓度不超過10mm。

2、安裝極為方便

采用具有自動補償?shù)穆?lián)結和單螺栓夾緊端子，可調性強，使得母線槽在安裝過程中顯得非常便捷、靈活，大大節省了安裝時間。

3、極為安全可靠

采用分離空氣絕緣型式，其相間的安全凈距和爬電距離遠遠大于標準要求。

4、布線靈活

母線槽插口采用模塊化設計，整個系統可預留大量的插口。確保負載能以最短路徑與母線槽單元連接，對于車間設備的增添、移動及車間整修，均無需變動母線系統。

5、互換性強

母線槽設計了七個電流等級，僅采用了三個級次的外殼，這樣當系統按相鄰電流等級變換容量時，無需更換外殼。

橋架和線槽二者總的區別

1、橋架是用來敷設電力電纜和控制電纜的，線槽是敷設導線和通訊線纜的；

2、橋架比較大，一般建筑的樓層間、各個配電室間等用的比較多。線槽比較?。?/p>

3、橋架拐彎半徑比較大，線槽大部分拐直角彎；
