1、確定保險絲盒和繼電器安裝位置(維修方便為一前提)。

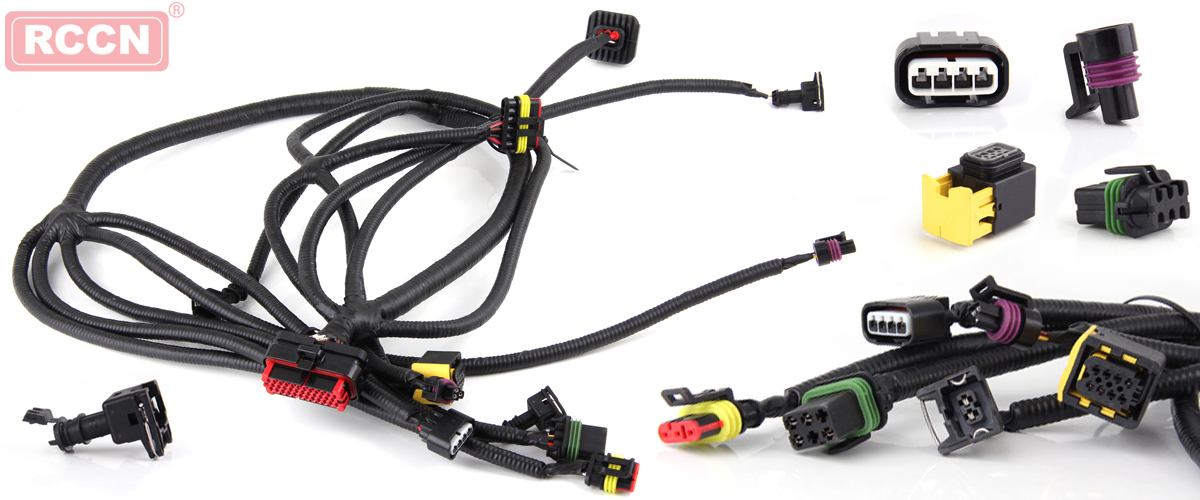

2、導線分布設計(根據總布置要求布線并進行合理分段)。

3、導線尺寸設計

主干尺寸:寧短不長，以減少導線電阻(受車身限制);

分支尺寸:寧長不短，考慮可裝配性;

運動部件:抽頭尺寸要留有足夠抖動量，一般3-5mm。如:發動機

上電器件。

4、線束保護設計

在線束前期設計階段結束以后，就進入后期確定階段流程。主要是繪制線束圖及試制。在排列線束前要事先繪制線束圖，線束圖與電路原理圖是不一樣的。電路原理圖是表述各個電氣部分之間關系的圖像，它不反映電氣件彼此之間怎樣連接，不受各個電氣元件的尺寸形狀和它們之間距離的影響。而線束圖則必須要顧及各個電氣元竹二的尺寸形狀和它們之間的距離，也要反映出電氣件彼此之間是如何連接的。
