在排列線束前要事先繪制線束圖，線束圖與電路原理圖是不一樣的。電路原理圖是表述各個電氣部分之間關系的圖像，它不反映電氣件彼此之間怎樣連接，不受各個電氣元件的尺寸形狀和它們之間距離的影響。

而線束圖則必須要顧及各個電氣元件的尺寸形狀和它們之間的距離，也要反映出電氣件彼此之間是如何連接的。線束生產廠家的技術員根據工束圖做成線束排線板后，工人就按照排線板的規定來截線排線了。

由于長度關系或裝配方便等原因，一些汽車的線束分成車頭線束（包括儀表、發動機、前燈光總成、空調、蓄電池）、車尾線束（尾燈總成、牌照燈、行李箱燈）、篷頂線束（車門、頂燈、音響喇叭）等。線束上各端頭都會打上標志數字和字母，以標明導線的連接對象，操作者看到標志能正確連接到對應的電線和電氣裝置上，這在修理或更換線束時特別有用。同時，電線的顏色分為單色線和雙色線，顏色的用途也有規定，一般是車廠自訂的標準。我國行業標準只是規定主色，例如規定單黑色專用于搭鐵線，紅單色用于電源線，不可混淆。

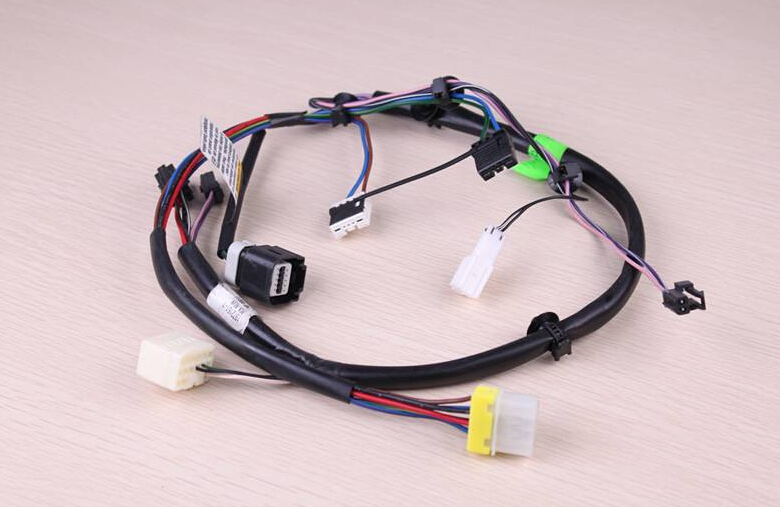

一般用機織線或塑料粘帶包裹，出于安全、加工和維修方便，機織線包裹已經淘汰，現在是用粘性塑料膠帶包裹。線束與線束之間、線束與電氣件之間的連接，采用聯插件或線耳。聯插件用塑料制成，分有插頭和插座。線束與線束之間用聯插件相接，線束與電氣件之間的連接用聯插件或線耳。
