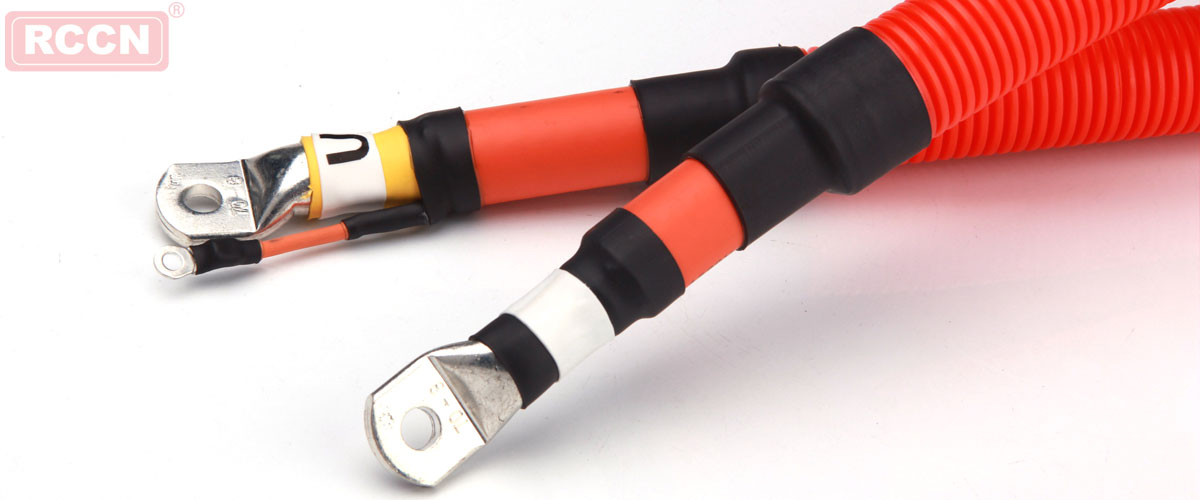

線纜的選配內容主要是確定導線截而積和絕緣層材質。目前高壓線纜已有成熟的標準體系，結構上分為單芯和多芯電纜，導線主要采用軟銅絞線，以滿足導線內阻和柔軟彎曲的使用要求;絕緣層要求耐溫阻燃，多為復合結構，常見有交聯聚烯烴和PVC材質;對于防電磁輻射功能，主要通過絕緣層內部的裸銅網或線纜外層的鍍錫銅網實現屏蔽，其編制密度≥90%;按安全標準規定，動力電纜顏色為橙色或外套橙色護管。

線纜選配的主要參數有:載流量特性、導體電阻、熱阻、耐溫等，可以根據廠商資料中的線纜溫升和載流量曲線，或者按照經驗參數進行設計選配。

電機負載運行會出現短時過載現象，所以電纜選配時應考慮載流量是否滿足車輛長期運行條件，線纜過流持續時間相對較短，熱量向外擴散較少，因此，可不考慮散熱過程，近似認為產生熱量全部用于導體溫升

仍以電機變頻器線纜為例，如采用耐溫125°C、截而積3 5 mm2規格的線纜，可承受的連續工作電流為158 A，峰值電流下電纜可持續運行時間為150 s。用同樣的方法得出各線纜的推薦線徑。
