1.電源線和電機線

這兩處是電動車線束的核心部位，在瑞肯特電子生產電源線束前，已經確定的允許通過的電流值為15A以下，包含15A，銅線的截面積為1.5平方毫米，而電機線的電流值更大一些，達到15A以上，22A以下，銅線的截面積為2.0平方毫米。　

2.控制弱電的鎖線

此處的線束過的電流強度不大，為1.0A-3.0A，因此截面積為0.5平方毫米就足夠。

3.燈光、喇叭、報警器線束

電子喇叭是為了安全行駛而設置的警示聲響部件，電動車上所用的喇叭幾乎都是有源的。同樣，瑞肯特電子在經過與客戶充分研究后，給出的數據為電流強度1.0A-3.0A，因此截面積為0.5平方毫米

4.數據通訊線束

此處線束允許通過的電流量最小，為0.5A以下，線徑為0.24平方毫米，很顯然這樣的搭配已經足夠電動車各個部件的信號傳輸

一般說來，如果線徑上于以上規定的數值，線束的電阻過大，在啟動車等大電流通過時線束上的電壓就會很大，可以達到2V以上，造成控制器過早進入欠壓保護。我們以36V為例，線束截面積過小時，它的內阻加大，就相當于串聯了一個電阻。當蓄電池電壓為36V時，有15A以上的電流通過時，根據歐姆定律線束內阻如果超過了0.1歐姆，其上壓就達到2V左右，提供給控制器的電壓只有34V；當蓄電池電壓下降到33V時，提供給控制器的電壓就只有31V，控制器進入欠壓保護，但蓄電池實際上并沒有充分放電。

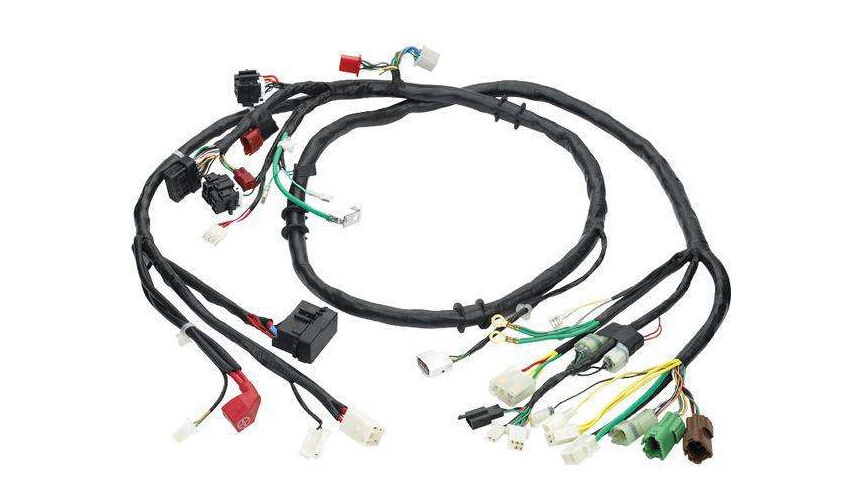

電動車線束的結構　

電動車線束分為，主線束和支路線束，應按照電動車的系統配置分類。主線束分為蓄電池供電系統線束、電源開關線束、控制系統主供線束；分支線束分為照明信號線束、控制系統信號線束、組合開關線束等。照明信號系統線束可分為前燈、前轉向燈、后燈、后轉向燈、剎車燈、牌照燈線束等，線束與線束之間以及線束與電子元器件之間一般采用塑料接插件連接。一般廠家多用接插件的孔數不同來區分。整車主電路線束大多以控制器為中心，分別向車身前后延伸。

電動車線束的規格

電動車線束內的導線有著不同的截面積，不同的截面積的導線允許通過的電流值各不相同。通常來講，蓄電池輸出線、線束主干線、控制系統主供線、電源鎖、電池組連線多用1.5mm?以上導線；照明信號系統、組合開關多用0.5 mm?以上導線；剎車斷電、停車開關等多用0.15 mm? 以上導線。

合理的線束加工設計是電動車產品質量的重要保障。在提倡環保理念的社會大背景下，電動車越來越普及。線束廠家應該積極研究電動車線路線束的布置方法，盡量減少電動車的線路故障。
