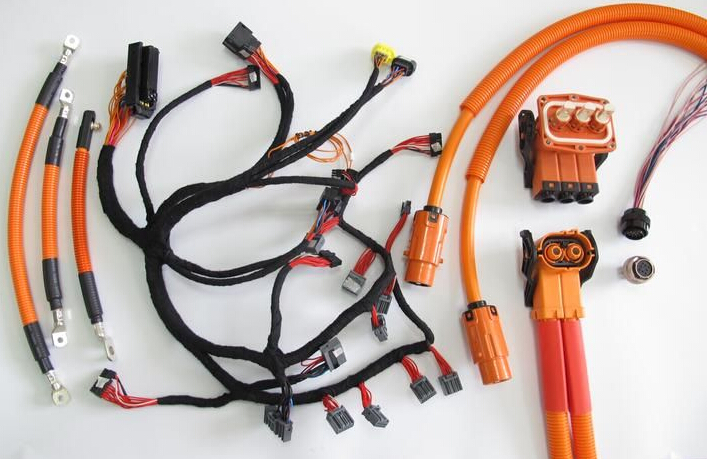

電動汽車高壓線束的安裝控制

(1)高壓線纜過銳邊或過孔時應設計保護結構,布置時應避開熱源或與之保持足夠的距離。

(2)高壓線纜具有較大的外徑,為避免應力集中,線束最小彎曲半徑通常要大于線徑的3~5倍,同時線纜也具有較大質量。為了合理分布載荷,需要對線束進行支承和固定,通常直線布置的線纜固定點間距≤300 mm,固定點與接插件間距≤120 mm,以承受線束的重量和振動載荷。固定裝置常采用特殊網狀扎帶和絕緣材質支架等。

(3)對于部件內部裝配的連接件接頭,需要選取正確規格的緊固件,以保證接頭與電器極板的接觸而積和緊固力矩。

(4)電機線束應考慮部件運動與振動的影響,設計合理的線束尺寸,既要有足夠的長度分布應力,也要避免過長導致線纜積聚;對于位移幅度較大的線纜,增設緩沖和導向功能的固定結構,線纜運動時與其他零部件保持合理距離;對于運動中產生噪聲的部位,應增設海綿、絨布、膠帶等部件,避免噪聲。

(5)接插件應盡可能放置在駕駛室或電器艙室內部,以避免雨水和灰塵的侵蝕,布置在底盤的線束應設計遮擋結構,避免車輛涉水與石子進濺的不利影響;插接件盡量避免垂直布置,以避免水和灰塵的累積問題。

(6)線束布置要考慮電磁干擾因素。如布線時,避免90。的折線,可減少線路高頻噪聲發射;對于高、低壓線束,尤其是信號線束,必須分開排布,避免線纜交叉布置造成的相互干擾。

(7)外露的高壓線束還應考慮布置的美觀性,線束走向應與依附件方向一致,盡量避免斜方向布置;機艙線纜盡量放置在車身結構件或部件的下方及內側;對于線纜較多的部位,應開發專用線束護板進行遮蔽。

(8)高壓線束布置應具有合適的空間進行安裝與維修,在同一部位的插接件應選用不同的規格和定位結構,防比錯裝;接插件連接應盡量保證能夠單手操作,接插件末端線束應預留合理長度,以便于插接件拆裝。
