汽車線束加工在排列線束前要事先繪制線束圖，線束圖與電路原理圖是不一樣的。電路原理圖是表述各個電氣部分之間關系的圖像，它不反映電氣件彼此之間怎樣連接，不受各個電氣元件的尺寸形狀和它們之間距離的影響。而線束圖則必須要顧及各個電氣元件的尺寸形狀和它們之間的距離，也要反映出電氣件彼此之間是如何連接的。

汽車線束加工的技術員根據線束圖做成線束排線板后，工人就按照排線板的規定來截線排線了。整車主線束一般分成發動機(點火、電噴、發電、起動)、儀表、照明、空調、輔助電器等部分，有主線束及分支線束。一條整車主線束有多條分支線束，就好像樹桿與樹枝一樣。整車主線束往往以儀表板為核心部分，前后延伸，由于長度關系或裝配方便等原因，一些汽車線束分成車頭線束(包括儀表、發動機、前燈光總成、空調、蓄電池)、車尾線束(尾燈總成、牌照燈、行李箱燈)、篷頂線束(車門、頂燈、音響喇叭)等。

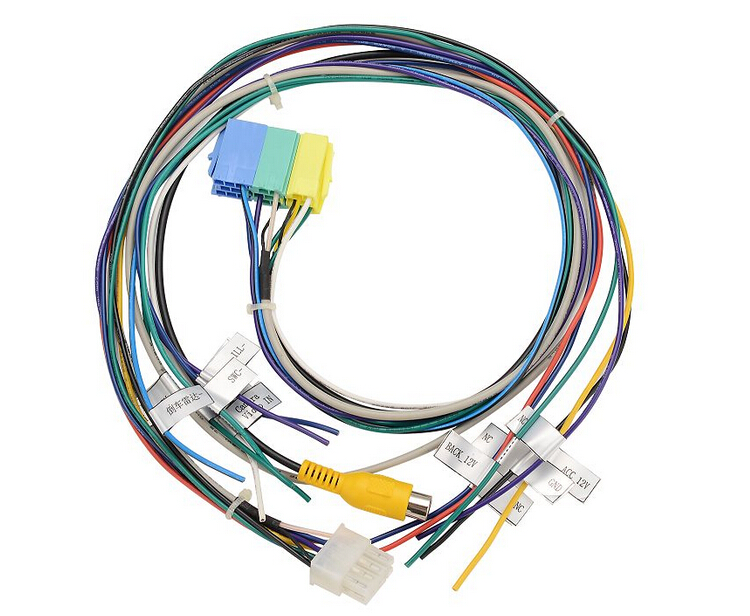

汽車線束上各端頭都會打上標志數字和字母，以標明導線的連接對象，操作者看到標志能正確連接到對應的電線和電氣裝置上，這在修理或更換線束時特別有用。同時，電線的顏色分為單色線和雙色線，顏色的用途也有規定，一般是車廠自訂的標準。我國行業標準只是規定主色，例如規定單黑色專用于搭鐵線，紅單色用于電源線，不可混淆。
