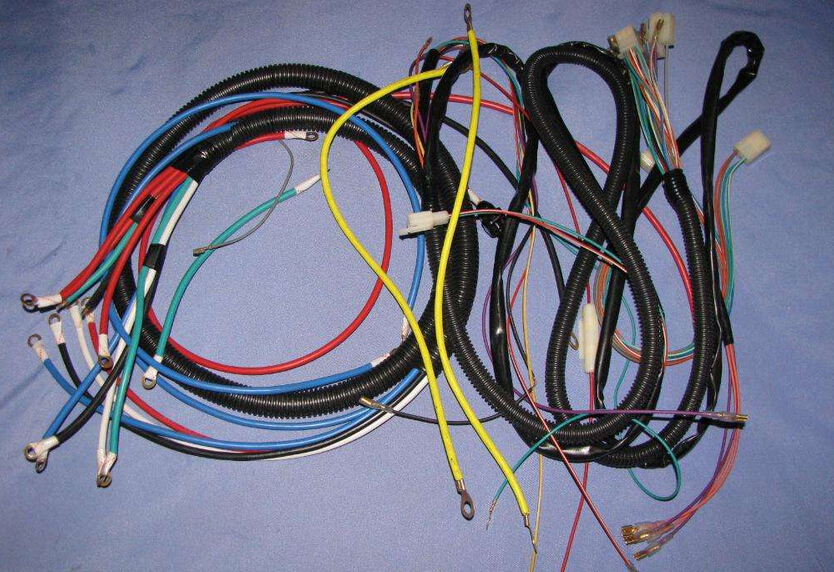

汽車電線又稱低壓電線，它與普通家用電線是不一樣的。普通家用電線是銅質單蕊電線，有一定硬度。而汽車電線都是銅質多蕊軟線，有些軟線細如毛發，幾條乃至幾十條軟銅線包裹在塑料絕緣管（聚氯乙烯）內，柔軟而不容易折斷。

由于汽車行業的特殊性，汽車線束的測試過程也比其他普通線束較為特殊。

線束是電路中連接各電器設備的接線部件,由絕緣護套、接線端子、導線及絕緣包扎材料等組成。

一、電線束的組成

1.電線束

為了便于安裝、維修,確保電氣設備能在最?lèi)毫拥臈l件下工作,將全車各電氣設備所用的不同規格、不同顏色的電線通過合理的安排,將其合為一體,并用絕緣材料把電線捆扎成束,這樣既完整,又可靠。

2.電線截面積與色標的正常選擇

(1)電線截面積的正確選擇

車上的電氣設備根據負載電流的大小選擇所用電線的截面積。長時間工作的電氣設備可選用電線實際載流量的60%；短時間工作的電氣設備可用電線實際載流量的60%-100%。

(2)電線色標的選擇

為了便于識別和維修,電線束中的電線采用了不同的顏色。

為了在電路圖中標注方便,導線的顏色均用字母表示,其代表的顏色在各線路圖中均有附注。
