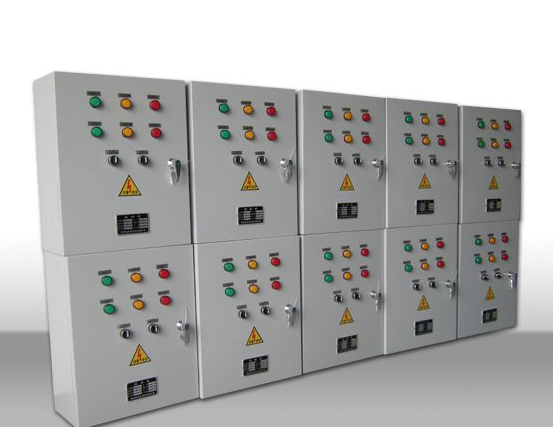

電氣控制柜二次回路是任何電氣設備必不可少的重要組成部分，二次回路的電氣性能好壞直接影響到整臺電氣設備的性能和可靠性、安全性。同時，其二次元件的裝配、標號，導線的選擇、敷設以及排列組合等項目，構成二次回路布線工藝的重要內容。
電氣控制柜二次布線工藝水平的高低將對產品質量產生直接的影響。 過去企業只注重產品的結構性設計及電氣性能的改進，而忽視了二次布線工作，造成了二次回路布線工藝落后，方法陳舊。在新的形勢下，原來的二次布線工藝已遠不能適應新產品開發以及市場發展的需要。
因此，采用新工藝、新技術，使用合適的新型電氣附件等，已成為十分迫切的問題。

基本要求：
1、按圖施工、連線正確。
2、二次線的連接（包括螺栓連接、插接、焊接等）均應牢固可靠，線束應橫平 豎直，配置堅牢，層次分明，整齊美觀。同一合同同一型號規格的控制柜元件安裝位置及布線方式應一致。
3、采用線束布線時固定線束應橫平豎直布置并應捆扎和固定，捆扎間距不宜大于100mm，水平線束固定間距不宜大于300mm，垂直線束固定間距不宜大于400mm。
4、同一列器件的線號讀向盡量保持一致。慣例為從左到右，從下到上，從內到外。如下圖：
5、二次線截面積要求：
單股導線 不小于1.5mm2
多股導線 不小于1.0mm2
弱電回路 不小于0.5mm2
電流回路 不小于2.5mm2
保護接地線 不小于2.5mm2
6、所有二次回路連接導線中間不應有接頭，連接頭只能位于器件的接線端子或接線端子排上。
7、每個電器元件的接點最多允許接2 根線。每個端子的接線點一般不宜接二根導線，特殊情況時如果必須接兩根導線，則連接必須可靠。
8、二次線應遠離飛弧元件，并不得防礙電器的操作 。
9、電流表與分流器的連線之間不得經過端子，其線長不得超過3 米。
10、電流回路宜經過試驗端子接至測量儀表。
11、多股導線端部應加冷壓端頭接線。弱電回路中截面面積小于1mm2的單股導線應采用錫焊或其它合適的方式接線。
12、二次線不得從母線相間穿過。
13、回拉式彈簧端子的聯接：
（1）硬導線的剝線長度：10mm左右
（2）軟導線應套上線鼻子壓緊后后再插到端子，注意銅線芯不要露出線鼻子且要壓實。
