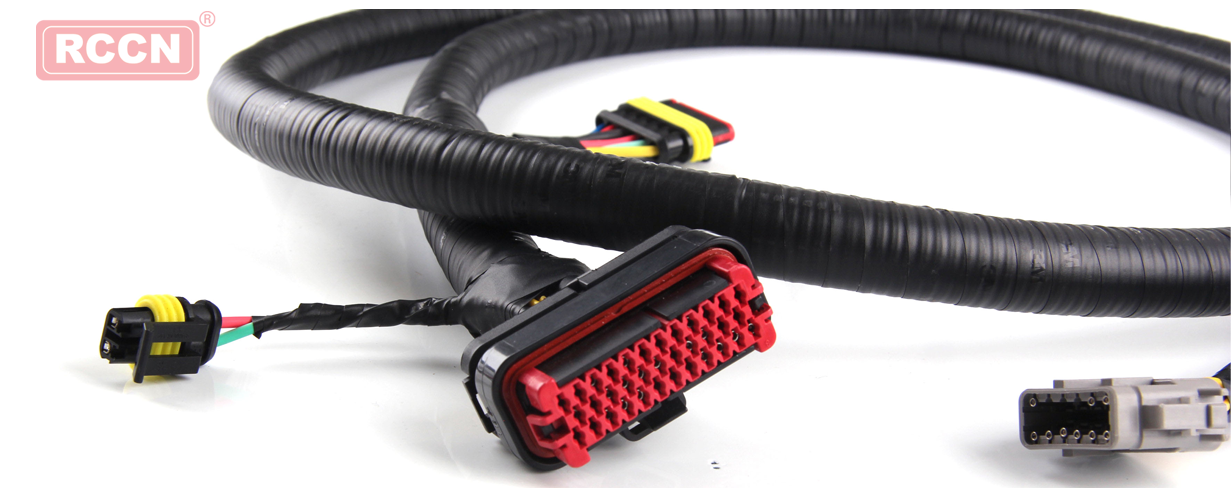

汽車線束是汽車電路的網絡主體。現階段，線束編成的形式一般由電線、插接件、線束包扎材料和車身固定件組成。汽車線束既要確保傳送電信號，也要保證連接電路的可靠性，向電子電氣部件供應規定的電流值，防止對周圍電路的電磁干擾，并要排除電器短路。

而車用電線束插接器是用于汽車電路各連接點的重要連接元件。其品質好壞,直接影響電力或信號的傳遞。因此，選擇合適的插接器，對保證汽車線路可靠性具有重要意義。目前，線束開發過程所用到的插接器,絕大部分是選擇品牌插接器的成熟產品，這既縮短開發周期,又可以減少開發風險。

一、插接件的選取原則

根據插接器的基本性能，插接件的選取需從電氣性能、機械性能2個方面進行考慮 。

1.電氣性能

插接器是連接汽車電氣線路的基本元件,因此,插接器自身的電氣參數是選擇插接器時首先要考慮的問題。電氣性能又分額定電壓、接觸電阻 、絕緣性能三個方面。

2、額定電壓

額定電壓又稱工作電壓,插接器的額定電壓。插接器生產商提供的額定電壓是指插接器的最高工作電壓。對于低壓插接器,生產商提供的電壓一般為50 V。  一般來說,插接器在低于額定電壓下都能正常工作。

影響因素有：插接器所使用的絕緣體材料、導電端子間的間距等。

3、接觸電阻

接觸電阻直接影響汽車各電氣設備的信號傳輸和電氣連接，影響各電氣設備的工作穩定性和可靠性。

影響因素有：端子材料、端子接觸界面幾何形狀、端子的正向力、端子接觸界面表面狀態。

4、絕緣性能

接插器的絕緣性能也是重要的電氣性能，反映絕緣性能的參數絕緣電阻和絕緣介電強度是保證連接器可靠工作的最基本電氣參數。

影響因素有：材料、溫度、濕度、化學試液、灰塵等

二、機械性能

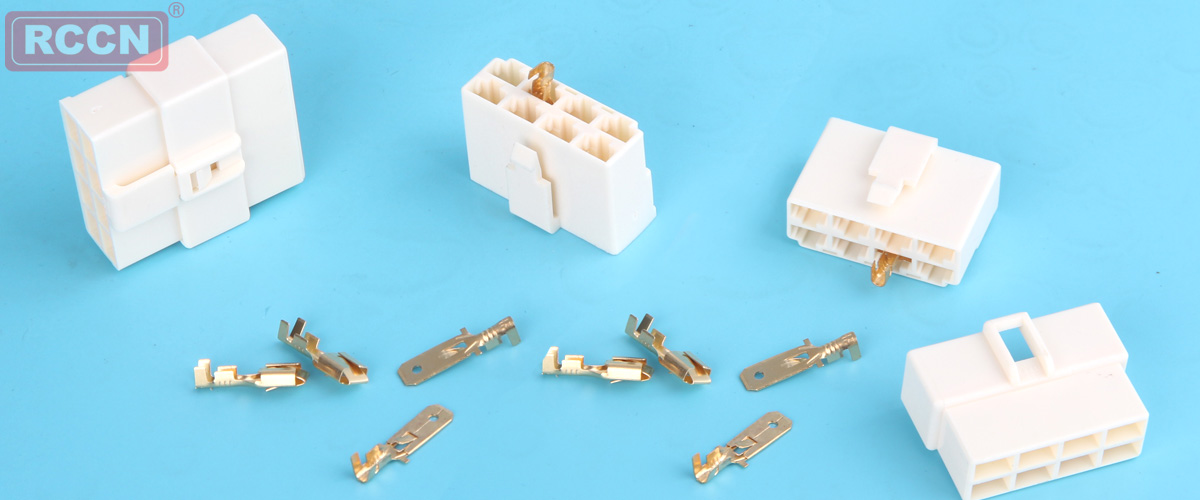

汽車插接器的電氣連接元件端子依靠塑料外殼護套進行固持和定位；通過密封件進行密封和防水；通過端子和護套配合的彈性結構，實現端子和護套的裝配，裝配到位后彈性結構還原實現護套對端子的定位；部分連接器還有屏蔽保護。

因此應根據插接器使用環境、通電條件、環境等因素綜合考慮，選擇合適的結構和材料。

? 一般情況下的選取

1、插接件選取要保證與電器件的良好接觸，使接觸電阻降為最低，提高可靠性；

2、優先選用雙彈簧式壓緊結構的插接件；

3、優先選用帶自鎖扣的插接器；

4、優先選用同一廠家配對的連接器；

5、根據導線的截面積通過電流的大小合理選擇插接件。

6、對于要求性能較高的安全氣囊、ABS、ECU等用的端子插接件，應優先選用鍍金件以保證安全可靠性。

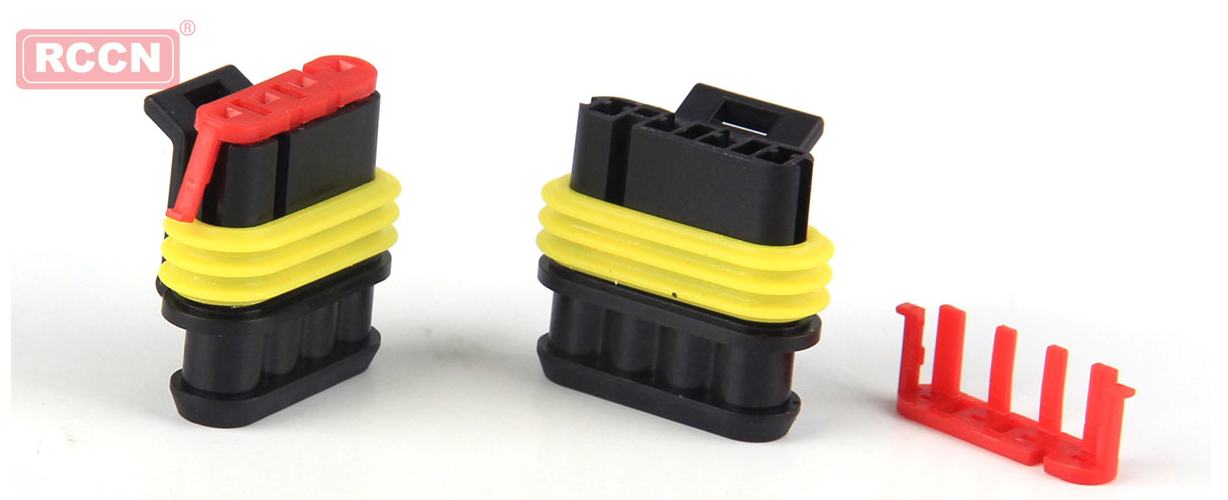

7、發動機艙內對接的護套，由于艙內溫度、濕度偏大且存在著很多腐蝕性氣體和液體，選用防水型插接器；

8、底盤區域選用防水型插接器，駕駛室里可選用普通插接件；

9、選用防水型插接器時，插接位應加防水栓，空位應加防水塞；

10、若同一插接器里有多種不同的線徑，應選用混合型插接器，使裝配固定方便；

11、基于汽車外觀的整體協調性，發動機艙中應優先選用黑色或深色的護套；

12、同一分支點盡量選用不同的插接件，若必須選用同一型號的，可用顏色區分；

13、同一條線束中的同一種護套，可用顏色區分。

14、蓄電池接頭（電瓶夾）內部為錐體，錐度為1:9；電瓶夾的材料為鍍錫銅、鍍鋅銅或鉛銻合金。

15、不同規格的插接件可承載的電流一般如下：1系列，10A左右；2.2或3系列，20A左右；4.8系列，30A左右；6.3系列，45A左右；7.8或9.5系列，60A左右。
