一、高壓線束簡介

近年來隨著國家的大力支持和推進，中國的新能源汽車的發展取得了長足進步，各式各樣的新能源汽車已經陸續走進我們的日常生活。簡單來說新能源汽車主要是指采用非常規的車月燃料作為動力來源（或使用常規的車用燃料、采用新型車載動力裝置），綜合車輛的動力控制和驅動方面的先進技術，形成的技術原理先進、具有新技術、新結構的汽車。主要包括純電動汽車、增程式電動汽車、混合動力汽車、燃料電池電動汽車、氫發動機汽車、其他新能源汽車等。

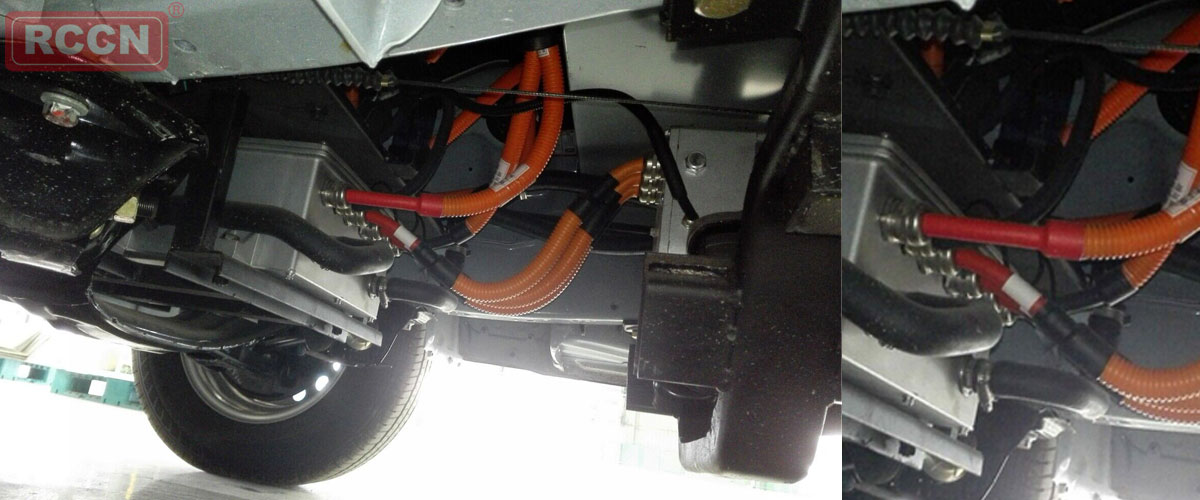

但不管新能源汽車的形式是如何的，他們共同的特點是使用高達300V~600V甚至更高的電壓平臺，涉及到布線，而且他們都有著相同的基本要求，即是在電磁干擾保護系統下的安全傳輸高的電流和電壓。而高壓電纜正是用于連接高電壓電池、逆變器、空調壓縮機、三相發電機和電動機，從而實現動力電能的傳輸。但是需要說明的是電動汽車的高壓線束并不等同于我們?nèi)粘Ｉ钪械母邏弘娏斔碗娎|，僅是相對于常規汽車的低壓系統相對而言的。

二、電動汽車高壓線束的要求

1. 電壓

和常規汽車電纜的基本差異是結構需要按額定電壓600 V設計，而如果在商用車和公共汽車上使用，額定電壓可高達1000 V。相比之下，甚至更高。目前由內燃機驅動的汽車使用的電纜被設計為額定電壓60 V。

系統在產生的功率(P = U×I)不變的情況下，由于使用較低的電流，高電壓可以減少在傳輸系統的功率損耗(PLOSS= I2×R)。

2. 電流

由于電纜連接電池，逆變器和電動機，高壓電纜需要傳輸高電流。根據系統組件的功率要求，電流可達到250A到450A。這么高的電流在常規驅動的車輛上是很難找到的。

3. 溫度

高電流傳輸?shù)慕Y(jié)果導致高功耗和組件的加熱。因此高壓電纜設計為承受較高的溫度。目前可以看出對溫度要求有進一步增加的趨勢。

相比之下，目前的車輛通常使用電纜的額定溫度到105℃就足夠了，只要是電纜不是用在發動機艙或其它耐較高的溫度的區域。電動汽車高壓電纜通常要高于這個溫度，如125℃或150℃。

電動化汽車內如果通過的路由不利，主機廠甚至?xí)岢龈叩哪透邷匾?。如排氣管附近，電機前面，電池背面等。

4. 工作壽命

汽車行業通常在指定的溫度等級電纜設計使用壽命為3000 h。在公認的電纜標準(如ISO 6722、ISO 14572)，此值通常用于長期老化試驗。在高壓應用領域的客戶的特殊要求可能超過3000 h，在規定的溫度累計運行時間甚至達到至12000 h。

5. 屏蔽效果

高壓電纜的本身并不需要屏蔽，因?yàn)椴幌裢S電纜那樣傳輸數據，但是需要防止或減少系統中的開關電源產生的高頻輻射通過電纜誘導到周邊部件。

和燃料驅動的車輛不同，控制電動汽車的電機的三相交流電成為必須。攜帶能量的正弦電壓相當于不同頻率的方波脈沖信號。由于高頻率的脈沖具有陡峭的沿，所以會產生能量很強的諧波發射到周邊區域。

通過使用適當?shù)钠帘畏椒ㄍ耆梢越鉀QEMI問題。在某些情況下為滿足屏蔽效果的不同要求需要采用不同屏蔽類型的組合。

6. 柔韌性

混合動力汽車的開發在許多情況下面臨的挑戰是，現有的系列平臺原來只設計裝載汽油發動機和它的組件的空間納入了更多的電氣組件。即使不考慮布線，空間的限制可以預計。此外，電纜和連接器通過路由也需要空間。通常的后果是導致緊張的彎曲半徑。

由于常規電纜固有的設計，高彎曲力難以克服。為了解決這個問題，高壓電纜高柔韌性是至關重要的。只有比較柔韌的設計，通過車輛的路由才可以容易實現。

7. 耐彎曲

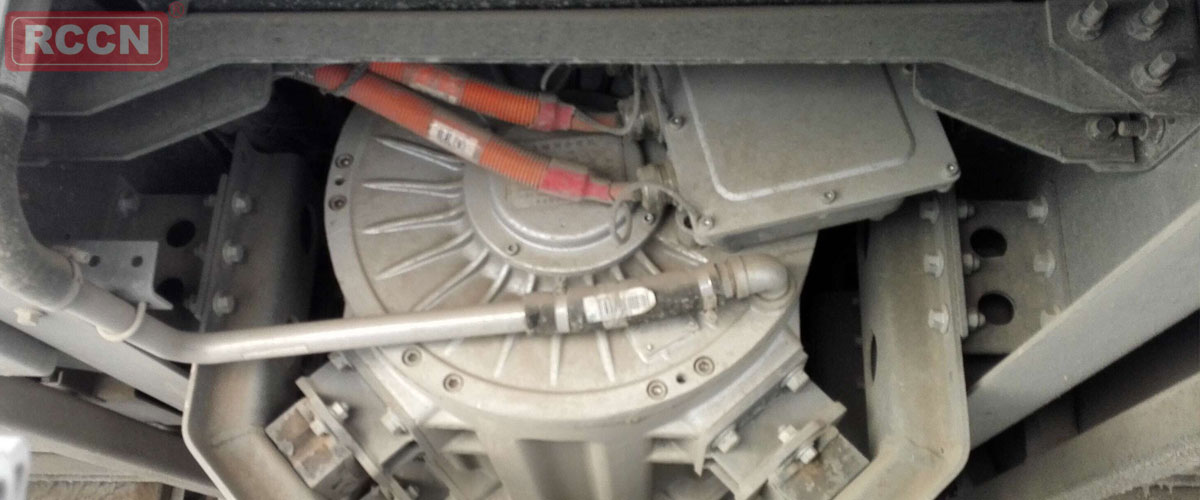

如果電動機位于靠近車輛的運動部位，然后導致連接的高壓電纜連續振動，它要求被設計成能承受高的循環彎曲，以確保良好的彎曲耐力。

8. 標識

因?yàn)楦唠妷簬響?yīng)用風險增加，各種標準均定義高壓電纜必須在視覺上與普通汽車電纜區分，指定表面必須是鮮艷的橙色。

同時也可以印刷警示內容和特殊標記，如“小心!高壓600V”、高電壓的閃電標識等。

三、電動車電纜的標準化現狀

針對上述的電動汽車應用的高壓電纜的挑戰和要求，有必要建立新的電纜標準，以滿足供應商、線束廠以及主機廠的需要。

國際標準化組織道路車輛技術委員會電氣電子分技術委員會車用電纜工作組(ISO/TC 22/SC 3/WG4)在開展這項工作。

在ISO 6722上可以看到，基于常見的600 V電纜標準進行了修訂，以符合600V電纜的需求。因?yàn)樗拇蠖嘁筮€是很通用的，但往往不考慮高壓電纜所需的特殊設計。ISO 14572 也作了類似的修訂。

目前電壓高于600V高壓電纜的標準化是各工作組的一個課題。標準號是ISO 17195。

SAE將調整目前的高壓(額定600 V)規范SAE J1654 對高壓電纜的要求，并涵蓋從600 到1000 V的額定電壓，新創建尚未發布的標準SAE J2840將定義為屏蔽類型的電纜。

LV是德國的五大汽車公司的共同采購規范，目前推出了額定電壓600 V的電動汽車高壓電纜標準LV 216。其涵蓋單芯和多芯的屏蔽電纜。

我國的高壓屏蔽電纜的國家汽車行業標準正在制定中，其額定電壓將達到1000 V。

四、電動汽車高壓電纜結構設計

標準的產品和非常具體的要求是很難界定的。本文的宗旨是解決基本的設計思路，通過應用先進的高壓電纜結構原理克服上文所述的挑戰。

1. 導體設計

高壓電纜的柔韌性，大多是由導體的設計所決定。這就是為什么高壓電纜使用具有大量非常小的直徑的單絲的特殊導體。一定數量的單絲先進行束絞，然后再同心的復絞，形成高壓電纜需要的軟導體。

多的根數另外一個好處是更好的耐彎曲。絞線節距縮短，還可以提高高壓電纜的彎曲壽命。

2. 絕緣材料

絕緣材料的選擇主要是考慮耐熱要求和機械強度。相比標準的電池電纜，可以合理選擇比較軟的材料，使特殊設計的絞合導體保持柔韌性。

3. 成纜

電纜當多芯時通常需要將線芯絞合起來。為了彌補絞合高壓電纜線芯造成的變形，需要采用所謂退扭的專用設備。這個過程中，專用的絞線機配備的放線盤相對絞合方向反向旋轉。這為防止電纜的變形張力很有必要。

根據電纜的結構，通常使用填充，以保證屏蔽電纜較高的同心度，最終取得一個令人滿意的高壓電纜。在絞合纜芯使用包帶可以保持電纜的柔韌性。

4. 屏蔽­

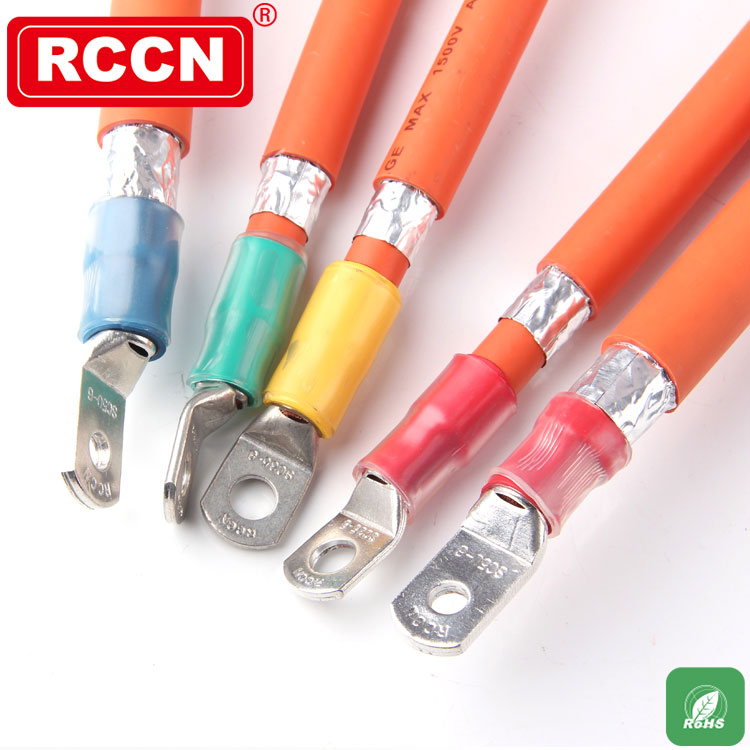

由于EMC(電磁兼容性)的要求，使用多根銅絲組成編織屏蔽。鍍錫銅絲可以使其抵抗環境影響如氧化等變得更加強大。用細的銅絲可以保持設計的柔韌性

屏蔽需要有一個90%以上的覆蓋率克服前面介紹的EMI問題。

屏蔽效果的不同需要，編織屏蔽可以結合其他各種屏蔽，如鋁塑符合薄膜。屏蔽外可以繞包一層無紡布，以確保在裝配過程中輕松的剝下護套。

5. 護套

和線芯的絕緣一樣，護套材料根據熱和機械性的要求選擇。由于直接接觸，像耐液體和耐磨等的環境屬性對護套也尤其重要。這些特性主要取決于所選護套材料類型，而在一定程度也受護套結構設計影響。

如果特殊要求，如克服安裝車輛環境的磨損，要求增加耐磨性，這在選擇材料時就需要考慮。通常使用測試設備模擬現實情況用于驗證這些特性。

選擇比較軟的材料，受益的是柔韌性，而這可能會導致高壓電纜較低的耐磨。

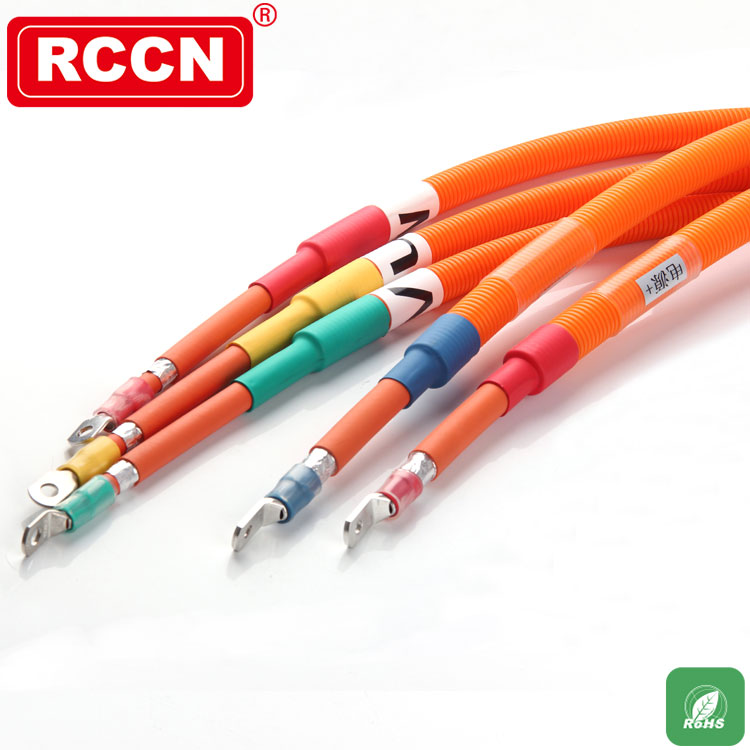

根據相關規范中規定，擠出外套應是一個鮮艷的的橙色，根據規定也可以添加特殊的警示高壓的標記。

五、總結

高壓線束作為電動汽車上動力輸出的主要載體，是整車性能和安全的關鍵零部件之一。高壓線束的研發和設計不僅要從整車的角度考慮，還要從原材料、連接器、組件供應商等各個環節的角度出發，在行業標準還不太規范的情況下，共同努力制定既符合當前實際使用環境，又具有行業前瞻性的統一標準。這樣，才能進一步提高電動汽車的安全性，同時也利于高壓線束降低設計和制造成本，為推廣電動汽車的發展作出應有的貢獻。
