作為現代汽車的一個關鍵部件，電線束包括數以千計的裝配元件，它們將各個電子系統連接在一起，使得它們能夠協同工作。任何線束出現的小故障，都可能對整個系統產生影響。然而，為了應對車輛內部電子系統的日益增長的需求，汽車線束的復雜性也在不斷增加，因而我們更加迫切地需要快速簡單地檢測斷路和短路線路。線路診斷在整個車輛使用壽命期間都是非常重要的。從安裝階段開始，診斷和修理線路故障可能導致嚴重制造延遲。在運行階段，診斷和修理線路故障可能導致汽車修理次數增加，從而大幅增加制造商的保修成本。

主動安全系統，包括車道檢測和停車輔助系統（前視和后視攝像頭），以及信息娛樂系統（包括導航和后座娛樂），是人們更為關注的汽車電子系統。要使這些系統高效運行，從汽車任何角落通過電纜傳輸?shù)囊曨l數據必須能夠可靠地傳送至駕駛員和乘客。電纜健康狀況對于維持這些系統的正常運行至關重要。

圖1中所示電路可以有效地檢測電池短路、對地短路、開路和短路故障。該電路使用 ada4433-1 （u1）全集成視頻重構濾波器，作為視頻傳輸信號鏈的一部分，還使用ada4830-1（u2）高速差動放大器作為檢測電路。ada4433-1內置一個高階濾波器，-3 db截止頻率為10 mhz，在27 mhz頻率下提供45-db的抑制，還具有2 v/v的內部固定增益。它具有出色的視頻特性，在輸出上提供過壓保護和過流保護，而且功耗較低。ada4830-1提供0.50 v/v的衰減增益，還提供故障檢測輸出標志，指示其輸入上是否存在過壓狀況。它提供高達18 v的輸入過壓保護，具有寬輸入共模電壓范圍和出色的esd穩定性。

在圖1所示的示例電路中，u1代表差分輸出緩沖，它可將視頻信號從后視攝像頭或發動機控制單元傳輸?shù)浇邮諜C。輸入通常是由cmos成像元件或視頻編碼器驅動的。u1的主要功能是提供有源濾波功能（重構），并驅動視頻信號通過電纜向顯示屏的傳輸。u2的輸入跨接到u1的輸出，以提供表1中所列的故障檢測功能，下面的段落將對此進行說明?！　?/p>

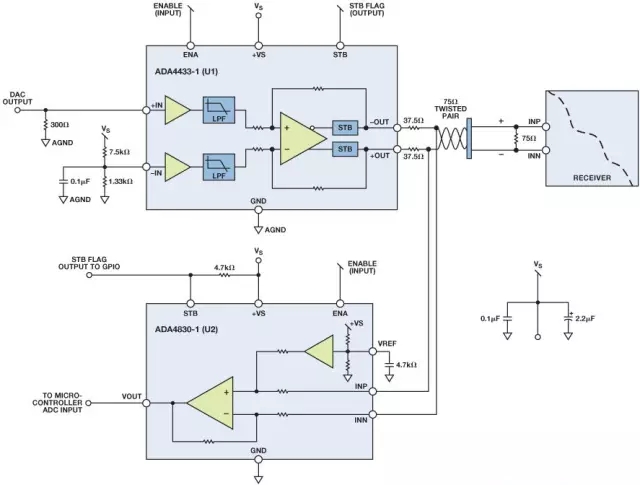

圖1. 使用ada4433-1 （u1）和ada4830-1 （u2）的線路診斷電路。

電池短路故障檢測

u1和u2都具有集成電池短路檢測功能和stb輸出標志。在電池短路事件中，u2的輸出標志位將發信號指示邏輯低狀態，微控制器的通用輸入/輸出端口可以輕松地讀取該信號。

對地短路故障檢測（單路輸出）

將u1的正輸入端連接到負輸入端。+out和？out之間的差分輸出應為0 v.如果任一個輸出對地短路，則u2輸出端的差分電壓應大于500 mv.

對地短路故障檢測（兩路輸出）

將u1的正輸入設置為0 v.+out和？out之間的差分輸出應為大約1 v.如果兩路輸出都對地短路，則u2輸出端的差分電壓為大約0 v.

開路

將u1的正輸入設置為0 v.+out和？out之間的差分輸出應為大約1 v.如果有短開的連接，則在u2的輸出端產生的差分電壓為大約500 mv.

相鄰輸出短路

將u1的正輸入設置為0 v.+out和？out之間的差分輸出應為大約1 v.如果兩路輸出短路連在一起，則在u2的輸出端產生的差分電壓為大約0 v.

正常運行（無電纜故障）

將u1的正輸入設置為0 v.+out和？out之間的差分輸出應為大約1 v.在u2的輸出端產生的差分電壓為大約250 mv.

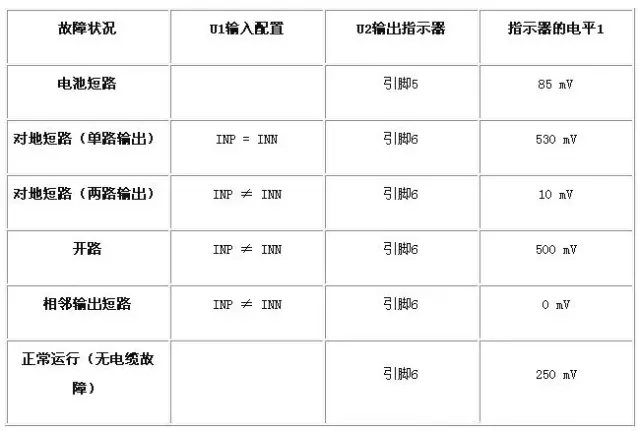

表1. 診斷輸出指示器小結
