一、電機及控制器的原理

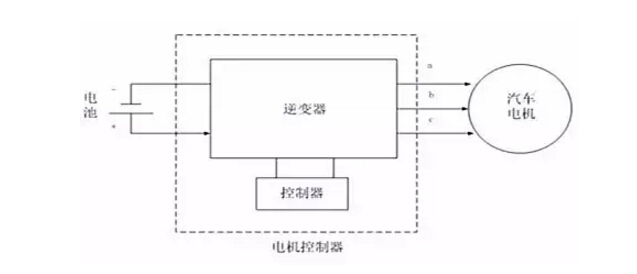

電機及控制器的原理見圖1。電機驅動汽車前行，而電機控制器驅動電機工作。電機控制器由逆變器和控制器兩部分組成。逆變器接收電池輸送過來的直流電電能，逆變成三相交流電給汽車電機提供電源?？刂破鹘邮茈姍C轉速等信號反饋到儀表，當發生制動或者加速行為時，控制器控制變頻器頻率的升降，從而達到加速或者減速的目的。

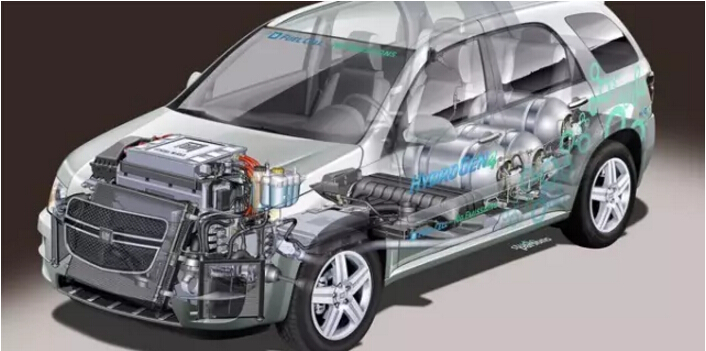

圖1 電機及控制器的原理

二、電機控制驅動系統分類

電動汽車的負載是隨機變化的，具體表現為，車輛行駛方向有前行和倒退，有加速和減速。電機控制驅動系統的基本功能是控制電機的工作，確保汽車的前行和倒退、加速和減速自如?；痉诸?

①直流電機驅動系統: 一般采用脈寬調制(PWM)斬波控制方式，其特點是控制技術簡單、成熟、成本低，但效率低、體積大等。

②交流感應電機驅動系統: 一般采用脈寬調制(PWM)斬波控制方式，高壓直流到三相交流的電源變換，采用變頻調速方式實現電機調速，采用矢量控制或直接轉矩控制策略實現電機轉矩控制的快速響應。

③交流永磁電機驅動系統:目前主流的是采用PWM方式實現高壓直流到三相交流的電源變換，采用變頻調速方式實現電機調速，其低速轉矩脈動小且高速恒功率區調速更穩定。

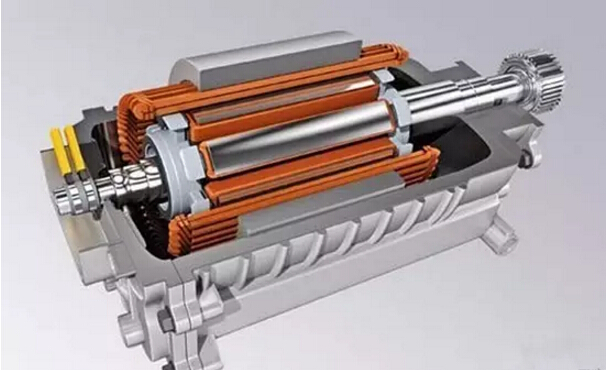

目前大部分純電動汽車用的是永磁同步電機，采用稀土永磁體勵磁，與感應電機相比不需要勵磁電路，具有效率高、功率密度大、控制精度高、轉矩脈動小等特點。

三、電動汽車電機控制器基本趨勢是集成

目前城市配送電動車電機控制器已經做到“五合一”水平，代表發展方向。目前的產品有5大類:

①單主驅控制器、輔件三合一控制器(集成:EHPS控制器+ACM控制器+DCDC)；

②輔件五合一控制器(集成:EHPS控制器+ACM控制器+DCDC+PDU+雙源EPS控制器)；

③乘用車控制器(集成:主驅+DCDC)；

④物流車三合一控制器(集成:主驅+DCDC+PDU)；

⑤物流車五合一控制器(集成:主驅+EHPS控制器+ACM控制器+DCDC+PDU)。

四、多合一的電機控制器功能介紹

①基本功能：通過逆變橋調制輸出正玄波來驅動電機；

②配電回路：為集成控制器其他部分提供配電，如TM接觸器、熔斷器、電空調回路供電、電除霜回路供電等等；

③IGBT驅動回路：接收控制信號，驅動IGBT并反饋狀態，提供電壓隔離以及保護；

④輔助電源：為控制電路提供電源，為驅動電路提供隔離電源；

⑤DSP電路：接收整車控制指令，并提供反饋信息，檢測電機系統傳感器信息，根據指令傳輸電機控制信號；

⑥結構與散熱系統：為電機控制器提供散熱，提供控制器安裝支持，提供控制器安全防護。

五、電動汽車電機控制器技術發展趨勢

①高安全性，這個是基本要求。集成功能越來越多，安全要求越高。

②高功率密度化。外形體積隨分裝向小型化發展。

③高壓化是基本趨勢。GBT的方向是650V IGBT的設計往更高的750V以及1200V 。

④EMC等級越來越高。接下來要做到class5水平。

六、小結

發展電動汽車，電控部分的技術含量是很高的，尤其是電機控制器，目前中國在電機控制器的集成方面進步是相當快的，但是關鍵的電子器件(如IGBT)主要還要依靠外商提供。
