每個系統都有每個系統的施工標準，無論是干施工，還是做管理的人員都要了解一下基本的施工工藝，提高工程質量，最好項目

一、施工方法及工藝標準

各系統的施工方法及工藝標準執行下列標準規范和要求：
《防雷及接地安裝工藝標準》（322-1998）
《線槽配線安裝工藝標準》（313-1998）
《鋼管敷設工藝標準》（305-1998）
《民用閉路監視電視系統工程技術規范》（GB50198-94）；
《建筑電氣安裝分項工程施工工藝標準》；（533-1996）；
《高層民用建筑設計防火規范》（GB50045-95）
《GB65100-86》30MHz-1GHz聲音和電視信號的電纜分配系統
《GB11318-89》30MHz-1GHz聲音和電視信號的電纜分配系統
《GB50200-94》有線電視系統工程技術規范
《GY/T106-92》有線電視廣播系統技術規范
《GBJ》民用建筑電纜電視系統工程技術規范

工程主要施工工序：線纜敷設、設備安裝、系統調試。

2.1施工要點
   彈線定位：根據設計圖確定出安裝位置，從始端到終端（先干線后支線）找好水平或垂直線，計算好線路走向和線纜根據確定好施工圖，標明在什么地方打孔和打多大的孔，確定水平線纜和垂直線纜的走向和根數以及線槽的尺寸。
    要求所用材料應平直，無顯著扭曲。下料后長短偏差應在5mm內，切口處應無卷邊、毛刺；安裝牢固，保證橫平豎直；固定支點間距一般不應大于1.0-1.5mm，在進出接線箱、盒、柜、轉彎、轉角及丁字接頭的三端500以內應設固定支持點，支、塑料螺栓的規格一般不應小于8mm，自攻釘4mm*30mm。

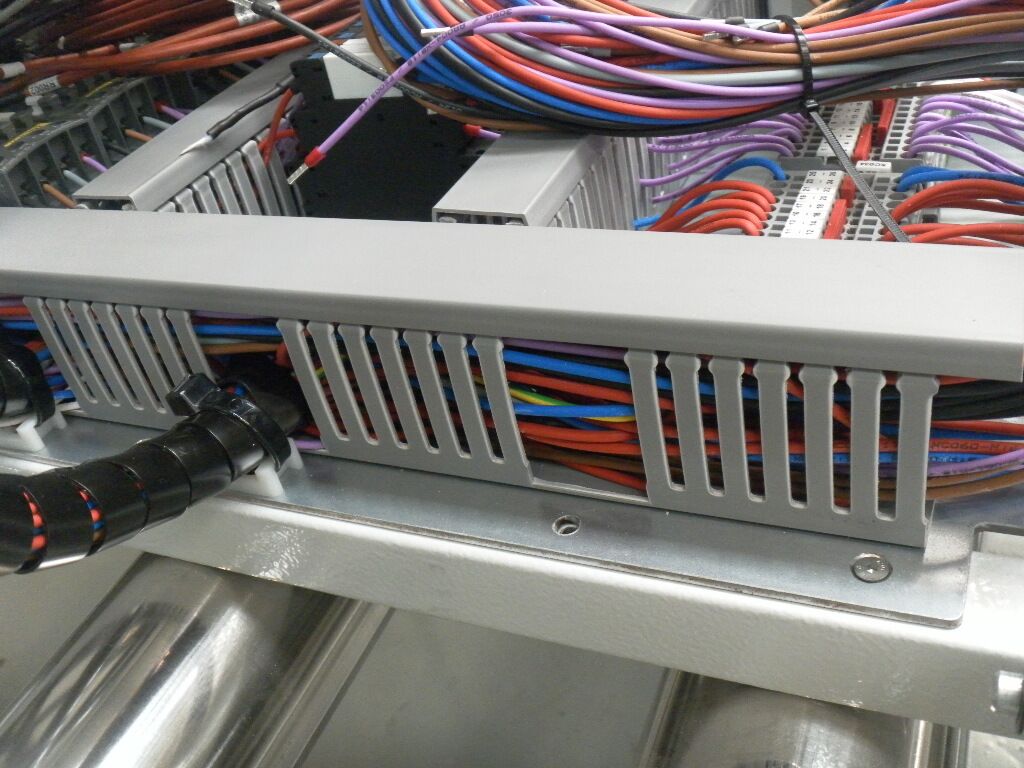

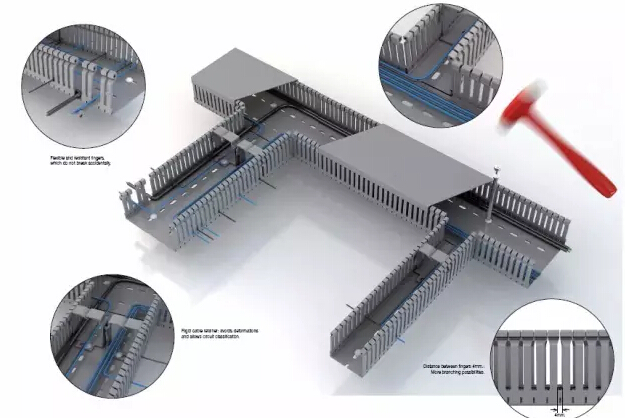

   線槽安裝要求：線槽應平整，無扭曲變形，內壁無毛刺，各種附件齊全；線槽接口應平整，接縫處緊密平直，槽蓋裝上后應平整、無翹腳，出線口的位置準確；線槽的所有拐角均應相互連接和跨接，使之成為一連續導體，并做好整體接地；線槽安裝應符合《高層民用建筑設計防火規范》（GB50045-95）的有關部門規定；

線槽內配線要求：線槽配線前應消除槽內的污物；纜線布放前應核對型號規格、程式、路由及位置與設計規定相符。在同一線槽內包括絕緣在內的導線截面積總和應該不超過內部截面積的40%；纜線的布放應平直、不得產生扭絞，打圈等現象，不應受到外力的擠壓和損傷；纜線在布放前兩端應貼有標簽，以表明起始和終端位置，標簽書寫應清晰，端正和正確；電源線、信號電纜、對絞電纜、光纜及建筑物內其他弱電系統的纜線應分離布放。各纜線間的最小凈距應符合設計要求；纜線布放時應有冗余。在交接間，設備間對絞電纜預留和度，一般為3至6米；工作區為0.3至0.6米；光纜在設備端預留長度一般為5至10米；有特殊要求的應按設計要求預留長度；
   纜線布放：在牽引過程中，吊掛纜線的支點相隔間距不應大于1m；布放線纜的牽引力，應小于纜線允許張力的80%，對光纜瞬間最大牽引力不應超過光纜允許的張力。在以牽引方式敷設光纜時，主要牽引力應加在光纜的加強芯上；電纜橋架內纜線垂直敷設時，在纜線的上端和每間隔1.5m處，應固定在橋架的支架上，水平敷設時,直接部份間隔距施3-5m處設固定點。在纜線的距離首端、尾端、轉彎中心點處300-500mm處設置固定點；槽內纜線應順直,盡量不交叉、纜線不應溢出線槽、在纜線進出線槽部位，轉彎處應綁扎固定。垂直線槽布放纜線應每間隔1.5m處固定在纜線支架上，以防線纜下墜；在水平、垂直橋架和垂直線槽中敷設纜線時，應對纜線進行綁扎。４對對絞電纜以24根為束，25對或以上主干對絞電纜、光纜及其他信用電纜應根據纜線的類型、纜徑、纜線芯數為束綁扎。綁扎間距不宜大于1.5m，扣間距應均勻、松緊適應；在豎井內采用明配線槽方式敷設纜線，并應符合以上有關條款要求。

2.2設備安裝
①安裝前的設備檢驗
    施工前應對所安裝的設備外觀、型號規格、數量、標志、標簽、產品合格證、產地證明、說明書、技術文件資料進行檢驗，檢驗設備是否選用廠家原裝產品，設備性能是否達到設計要求和國家標準的規定；
②安裝：
a.安裝位置應符合設計要求，便于安裝和施工；
b.安裝應牢固，應按設計圖的防震要求進行施工；
c.安放應豎直，柜面水平，垂直偏差不大１‰，水平偏差不大于3mm；d.表面應完整，無損傷，螺絲堅固，每平方米表面凹凸度應小于１mm；
e. 機內接插件和設備接觸可靠；
f. 機內接線應符合設計要求，接線端子各種標志應齊全，保持良好；
g. 臺內配線設備，接地體，保護接地，導線截面，顏色應符合設計要求；
h. 所有機柜應設接地端子，并良好連接接入大樓接地端排。

2.3調試

A.用測線工具測試線纜是否通

B.線纜調試好，最好標記

C.線纜調試記錄表

三、施工進度計劃和工期安排

編制原則：堅持統一計劃的原則，認真做好綜合平衡、切合實際、留有余地；堅持施工工序，注意施工的連續性和均衡性。

編制依據：工程合同范本的要求；施工圖概預算和施工組織計劃；企業內部的人力、資金等保證條件。

施工進度計劃編制 ：工程總體計劃安排，主要采用分工序施工作業法，根據施工情況分階段進行。
施工準備階段
工程實地勘測；深化設計方案；技術方案論證；施工技術交底；材料和設備采購、檢測；

線纜敷設:
① 線纜材料進場報驗 ② 線纜敷設 ③ 線纜檢測、記錄和驗收

設備施工階段 ；設備進場報驗；設備安裝：① 弱電間設備安裝 ② 機房設備安裝工程竣工階段

系統調試；竣工資料整理及交付； 系統自檢及整改；系統培訓；竣工驗收，交付使用

總結以下幾點

1、線纜一定要做好標記    2、壓線一定要負責認真    3、線纜一定要整理     4、做好記錄
