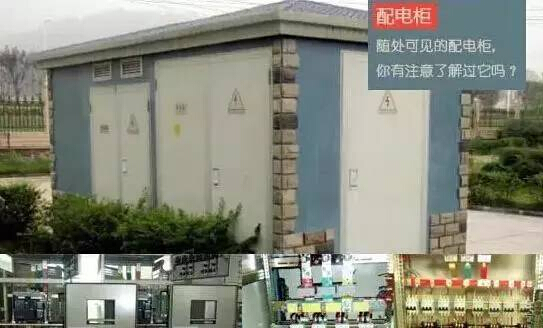

配電柜是電動機控制中心的統稱，配電柜使用在負荷比較分散、回路較少的場合。一般我們看到配電柜都是安裝在比較隱蔽的角落。

配電柜型號

配電柜型號有很多，一般不同的廠家都有自己的型號。

國產型號有MLS、GCS、GCK GGD等；

國外廠家ABB有：MD190，MNS，ArTu、Blokset、8PT等等。

一般標準的型號是GB7251.1

配電柜型號標示

第一位：P-開啟式低壓開關柜，G-封閉式低壓開關柜

第二位：G-固定死，C-抽出式，H-固定、抽出混裝式。

第三位：L（或D）-動力用，K-控制用，S-森源電氣系統

GGD較便宜，GCS、GCK為經濟型。

例：GGD/M/J①②③

G－交流低壓配電柜

G－電器元件固定安裝，固定接線

D－電力用柜

M－面板操作

J－靜電電容器

①－設計序號：1.分斷能力為15kA；2.分斷能力為30kA；3.分斷能力為50kA

②－主電路方案代號

③－輔助電路方案代號

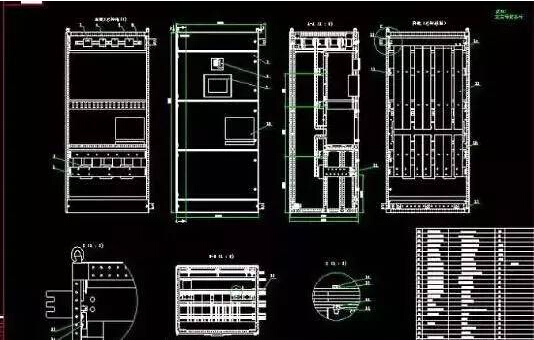

配電柜圖紙詳解

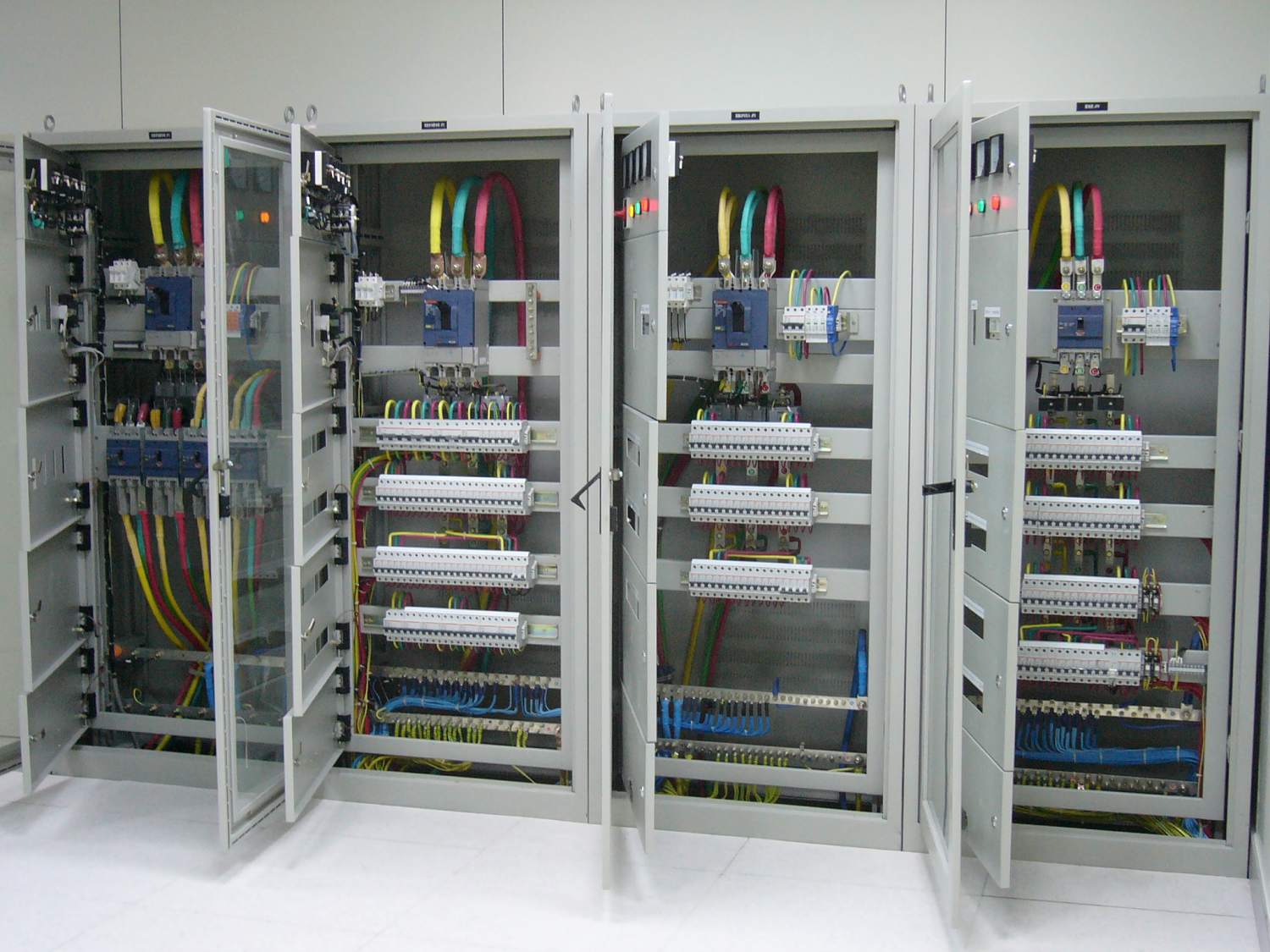

1、我們平時看到多家多戶用電的時候，大多是由一個配電柜里面發出來的，簡單的接線圖就是這個樣子。

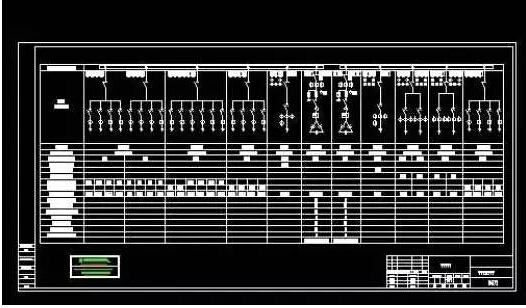

低壓配電柜一次系統圖

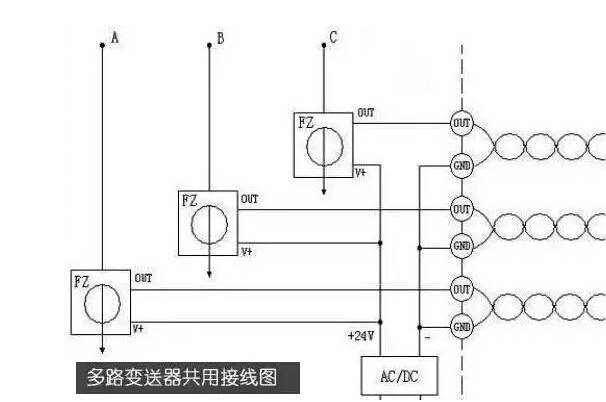

2、配電板的電路圖分為一次原理圖和二次原理圖：一次原理圖即為主電路原理圖，二次原理圖即為控制電路的原理圖。

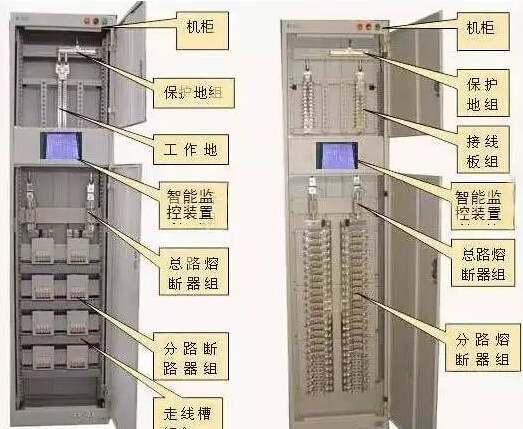

智能配電柜圖紙

配電箱柜的識別

GCK、GCS、MNS是低壓抽出式開關柜；

GGD、GDH、PGL是低壓固定式開關柜；

XZW綜合配電箱；ZBW箱式變電站；

XL、GXL低壓配電柜、建筑工地箱；

JXF電器控制箱；

PZ20、PZ30系列終端照明配電箱；

PZ40、XDD（R）電表計量箱

PXT（R）K－□/□－□/□－□/□－□/IP□系列規格型號解釋：

(1)PXT明裝配電箱，暗裝加（R）

(2)K有如表1的系列配線方式

(3)□/□額定電流/額定短時耐受電流能力：用數字表示，250/10表示：額定電流250A/額定短時耐受電流能力10kA，根據顧客要求可以降低。

(4)□/□進線型式：□/1單相輸入；□/3三相輸入；1/3表示混合輸入

(5)□×□出線回路：單相回路×三相回路，6×3單相6回路，三相3回路

(6)□/ □ 主開關型式/防護等級；1/IP30單相主開關/IP30； 3/IP30三相主開關/IP30

表1：

序號漢語拼音字頭 中文解釋 裝配圖號 電氣原理圖號

1 JL 計量箱 PXT01 PXT01 dq系列

2 CZ  插座箱 PXT02 PXT02 dq系列

3 ZM  照明箱 PXT03 PXT03 dq系列

4 DL  動力箱 PXT04 PXT04 dq系列

5 JC  計量插座箱 PXT05 PXT05 dq系列

6 JZ  計量照明箱 PXT06 PXT06 dq系列

7 JD  計量動力箱 PXT07 PXT07 dq系列

8 ZC  照明插座箱 PXT08 PXT08 dq系列

9 DC 動力插座箱 PXT09 PXT09 dq系列

10 DZ  動力照明箱 PXT10 PXT10 dq系列

11 HH 混合功能箱 PXT11 PXT11 dq系列

12 ZN  智能箱 PXT12 PXT12 dq系列

電氣箱柜名稱編號  規格型號

高壓開關柜              AH

高壓計量柜              AM

高壓配電柜              AA

高壓電容柜              AJ

低壓電力配電箱柜    AP

低壓照明配電箱柜    AL

應急電力配電箱柜    APE

應急照明配電箱柜    ALE

低壓負荷開關箱柜    AF

低壓電容補償柜       ACC或ACP

直流配電箱柜          AD

操作信號箱柜          AS

控制屏臺箱柜          AC

繼電保護箱柜          AR

計量箱柜                 AW

勵磁箱柜                 AE

低壓漏電斷路器箱柜 ARC

雙電源自動切換箱柜 AT

多種電源配電箱柜    AM

刀開關箱柜              AK

電源插座箱              AX

建筑自動化控制器箱 ABC

火災報警控制器箱    AFC

設備監控器箱          ABC

住戶配線箱             ADD
