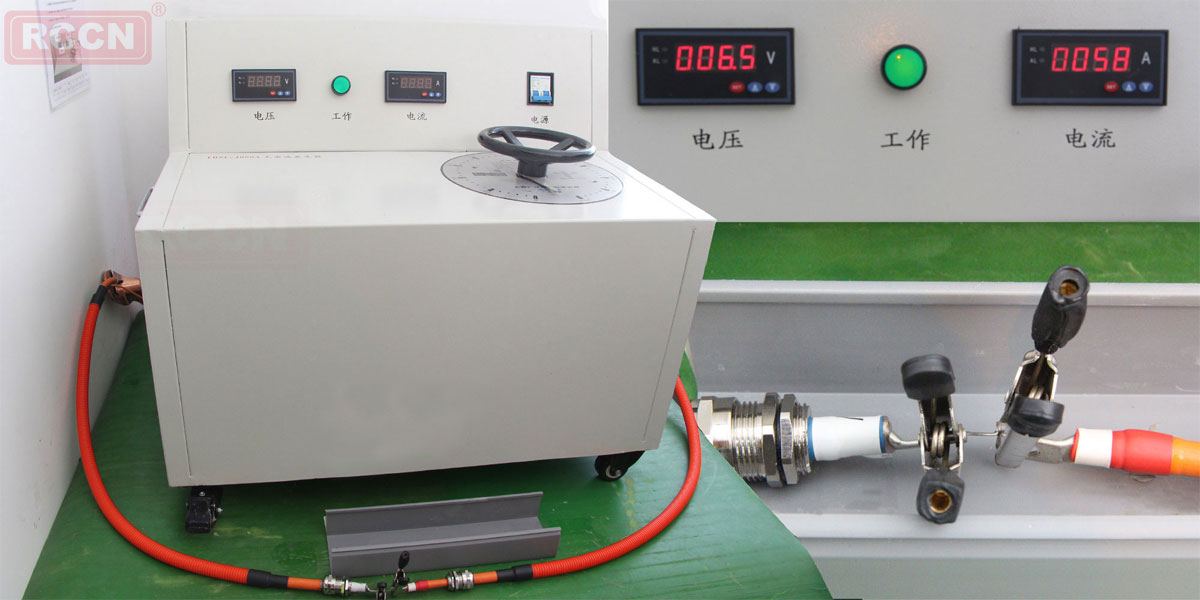

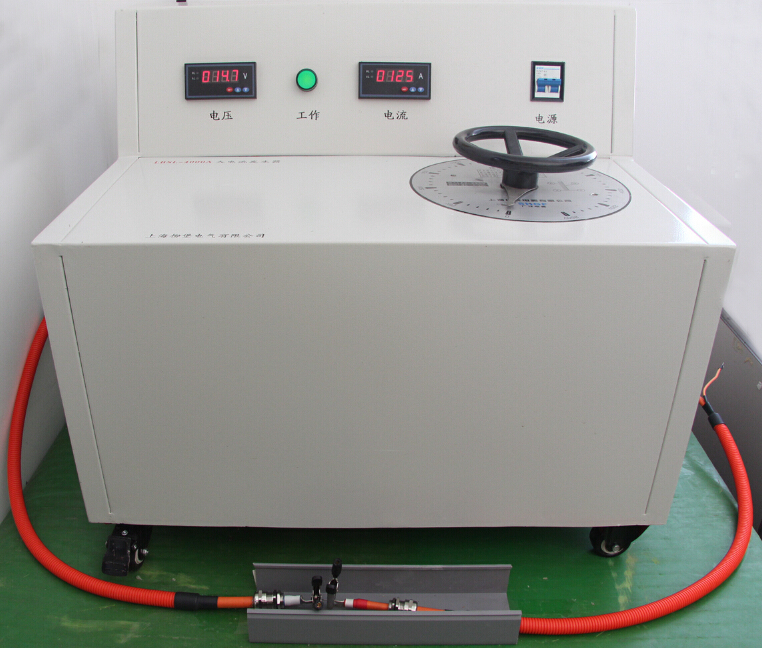

隨著近幾年新能源汽車的發展，對新能源汽車的零配件、充電裝置電氣元器件的要求也是越來越高。電動汽車驅動電機防過溫保護器，由保護器內電路板、保護器外殼、接線端子排三部分構成，其核心部分是保護器內電路板。因此，對端子的耐電流測試也是必然要求。接線端子連接器截面積與載流量的計算

一、一般銅接線端子連接器載流量接線端子連接器的平安載流量是根據所允許的線芯最高溫度、冷卻條件、敷設條件來確定的一般銅接線端子連接器的平安載流量為5~8A/mm2鋁接線端子連接器的平安載流量為3~5A/mm2 一般銅接線端子連接器的平安載流量為5~8A/mm2鋁接線端子連接器的平安載流量為3~5A/mm2如：2.5 mm2 BVV銅接線端子連接器安全載流量的推薦值2.5 8A/mm2=20A 4 mm2 BVV銅接線端子連接器安全載流量的推薦值4 8A/mm2=32A

二、計算銅接線端子連接器截面積利用銅接線端子連接器的平安載流量的推薦值
5~8A/mm2計算出所選取銅接線端子連接器截面積S上下范圍：S=< I / 5~8 >=0.125 I ~0.2 I mm2 S-----銅接線端子連接器截面積mm2 I-----負載電流（A

一般接線端子連接器截面積與載流量的計算
估算口訣：
二點五下乘以九，往上減一順號走。
三十五乘三點五，雙雙成組減點五。
條件有變加折算，高溫九折銅升級。
穿管根數二三四，八七六折滿載流。
說明：
該口訣對各種絕緣線(橡皮和塑料絕緣線)載流量(平安電流)不是直接指出，而是截面乘上一定的倍數來表示，倍數隨截面的增大而減小。
